ŠAMBEK U IZRADI

Zahvaljujem moderatoru na brzom reagiranju.
Ajoj,kako dešifrirati ove male slikice.U svakom slučaju žrtva će biti Livio,neće mu biti lako,zna on skim ima posla.

@Nonić je napisao/la:Zahvaljujem moderatoru na brzom reagiranju.
Ajoj,kako dešifrirati ove male slikice.U svakom slučaju žrtva će biti Livio,neće mu biti lako,zna on skim ima posla.

Znaš, samo Livio može ubaciti "krupnije" slike.
Jedan moj susjed razmišlja o izradi detalja rešetke laserskim rezačem. Imaš li u blizini nekog vlasnika laserskog rezača? Lijepo napraviš crtež letvice s urezima i daš izrezati potreban broj komada.

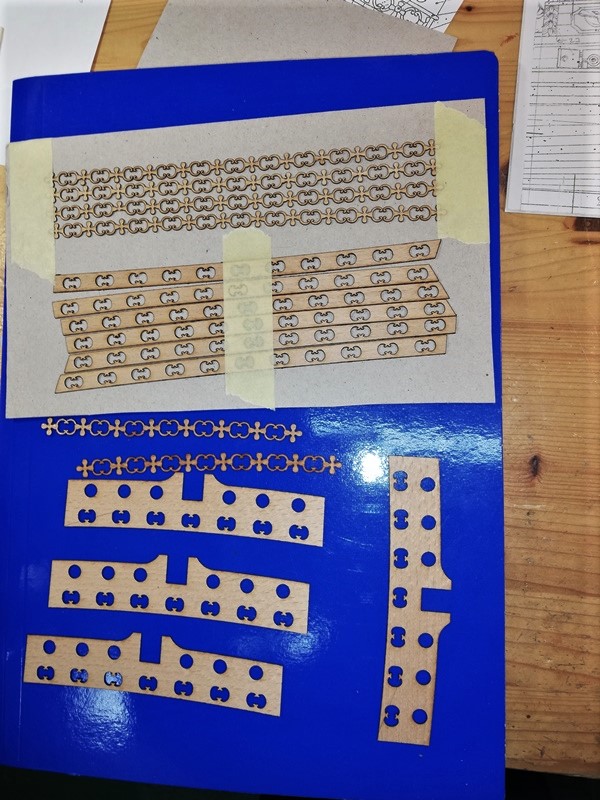

Dida laser pali drvo,ali moram priznati da ispadne lijepo kod malih rešetki/ove na slici su kao vrh od igle/

Zdravo, Livio!
Divne ilustracije malih brodskih rešetki, urađene od velikih majstora!
Još divnija maketa malog "vapora" - eh, da mi je jedan takav u prirodnoj veličini, oko 10 metara dug.
U stvarnosti, zaista bilo realni i moguće pre skoro 15 godina, pravi mali parobrod, samo metalne konstrukcije, rečna varijanta...
Ali život ode drugim smerom...
Poštovanje, Zoran

@Nonić je napisao/la:Zahvaljujem Zorane na ovoj varijanti.Mislim da sam shvatio postupak i uzeti ću u razmatranje kod dalnjih eksperimentiranja.

Poštovanje,puno zdravlja i sve najbolje,a može i koja maketica u 2022.godini.

============================
Livio, da samo napomenem. u stolnu bušilucu, ako nemamo pravu glodalicu, ubaci se malo glodalo koje će iskopati kanal kvadratnog presjeka. Možda se napravi od odgovarajuće tanke burgije? Ili tankog odvijača - vrh mu se napravi u obliku lastinog repa (obvrnuto V)
--- ---
Jedna maketa bi mi baš "legla" ove godine, psihički i moralno, valjda i fizički...
Mislim da sam konačno gotov sa velikim projektima (neke završio, od nekih odustao trajno).
Naravno, maketa bi bila skromna po dizajnu i kvalitetu konstrukcije i detalja - tako nekako više rad za moju dušu a gotova maketa za vitrinu, sa mutnim staklom...

Imam započete planove za dve makete:
1) moj omiljeni mali rječni "vapor" u naravi dug oko 10 metara, vjerovatno s točkovima sa strane (lopatice); pored rijeka, bilo takvih i na sjevernom Jadranu, nekih u Talijanskom delu, nekih u Švapskom (K-und-K) - kraj XIX i početak XX vjeka; dužina makete oko 50 cm;
2) takođe jedna moja omiljena "debeljuca", u naravi oko 9-10 metara duga klasična Dalmatinska barka, preuređena za porodično krstarenje; dužina makete oko 100 cm;

Dosta skica urađeno za obje makete, kao i materijala prikupljenog.
Alat skromniji, nije mali precizni maketarski, ali bi makete bile povelike pa bi rad bio lakši običnim alatom:
električni alat (cirkular, kablovske i baterijske bušilice, šlafjerice i "rende-hoblerica", te razni ručni alat (testere, čekići mali i veliki, stege, turpije za drvo i metal, rende-hoblerica...

Videćemo šta će biti, a na kraju ću objaviti mali foto-strip, u dijelu "svaštara", ako bude bilo išta....

Zoran

Zorane,
da razjasnimo one rešetke nisam ja radio već su došle u kit varijanti.
Cijeli vapor je dugačak otprilike 20 cm,a dobio sam ga na poklon,a rešetke su tako male da se ručno ne mogu napraviti./rupice su kao vrh igle /Naglasak je bio na laseru koji pali drvo i kao takvo teško je to očistiti ako želiš varijantu bez bojanja drva- zato je ja izbjegavam.
Što se tiče tvojih planova izgradnje samo naprijed ,unaprijed se radujem tvojim uspjesima i dijeljenjem sa nama.
Lp iz Pule

@Dida je napisao/la:

@Nonić je napisao/la:Zahvaljujem moderatoru na brzom reagiranju.
Ajoj,kako dešifrirati ove male slikice.U svakom slučaju žrtva će biti Livio,neće mu biti lako,zna on skim ima posla.

Znaš, samo Livio može ubaciti "krupnije" slike.
Jedan moj susjed razmišlja o izradi detalja rešetke laserskim rezačem. Imaš li u blizini nekog vlasnika laserskog rezača? Lijepo napraviš crtež letvice s urezima i daš izrezati potreban broj komada.

Dobro su došle i ove male slikice,tako da je Livio mogao vidjeti gdje je moj problem i trudio se,i zaista se trudio da mi objasni tu varijantu kako se može izraditi rešetka.Relativno jednostavno,a rezultat,po mom kriteriju,više nego zadovoljavajući.
Prema nacrtu dimenzije letvica su 4x2 mm,dužine cca 110 mm,razmak letvica u rešetki je 3 mm.Materijal sam uzeo trešnju,puno mi ljepše ispadne,nego predviđena po nacrtu,lipa.
Sve letvice trebaju biti točno istih dimenzija,izuzev dužina.Sa raspoloživim cirkularom i debljačom može se napraviti zaista točne dimenzije,na desetinku.

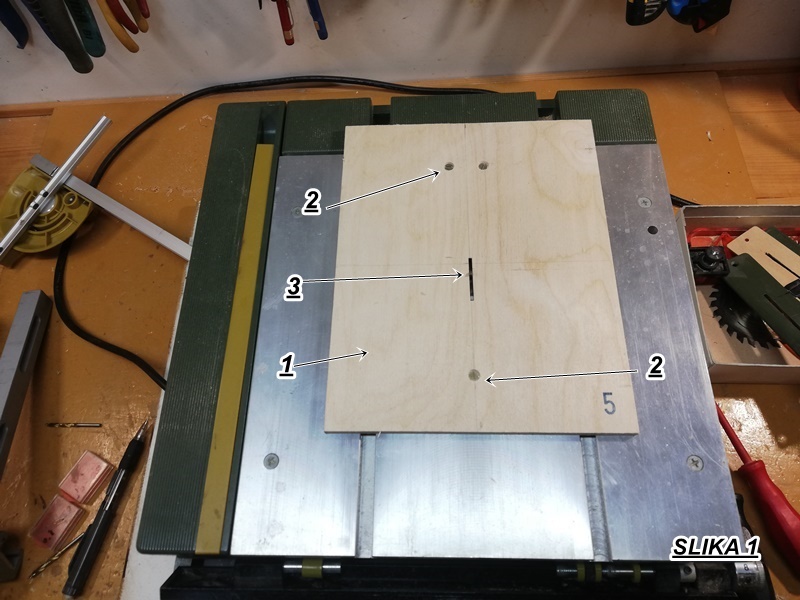

SLIKA 1
Najprije je napravljena "bazna ploča" 1 cca 200x160 mm koju sam pričvrstio na cirkular korištivši rupe M3 koje inače služe za pričvršćenje maske oko kružne pile (postojeću masku skinuo).Vijak 2 mora biti malo duži s obzirom na debljinu bazne ploče koja iznosi 5 mm.Nakon učvršćenja bazne ploče uklučio cirkular i dizao kružnu pilu 3 da probije baznu ploču.Kružna pila podignuta je točno 2 mm iznad bazne ploče
Kružna pila je debljine 2 mm,tako da se dobije utor 2x2 mm.

Na baznu ploču zalijepljena je letvica 4 od tvrdog drva točne dimenzije 2x2 mm,strogo paalelno sa kružnom pilom,na razmaku od 3 mm,koliki treba biti razmak letvica na rešetki.
Također pripremljena je "pomična ploča" 5 koja je napravljena od ravne iverice dimenzija 130x130x15 mm.Sa donje strane te ploče zalijepe se letvice 4x2 mm okomito na kružnu pilu,odnosno na letvicu 4 Dimenzije te ploče su takve,ako se popune sa letvicama,da mogu napraviti komplet rešetku traženih dimenzija.
Kod eksperimentiranja prvi mi pokušaj nije uspio,tako da sam u nastavku jedva izvukao količinu prije pripremljenih letvica,što je vidljivo na slikama koje slijede.

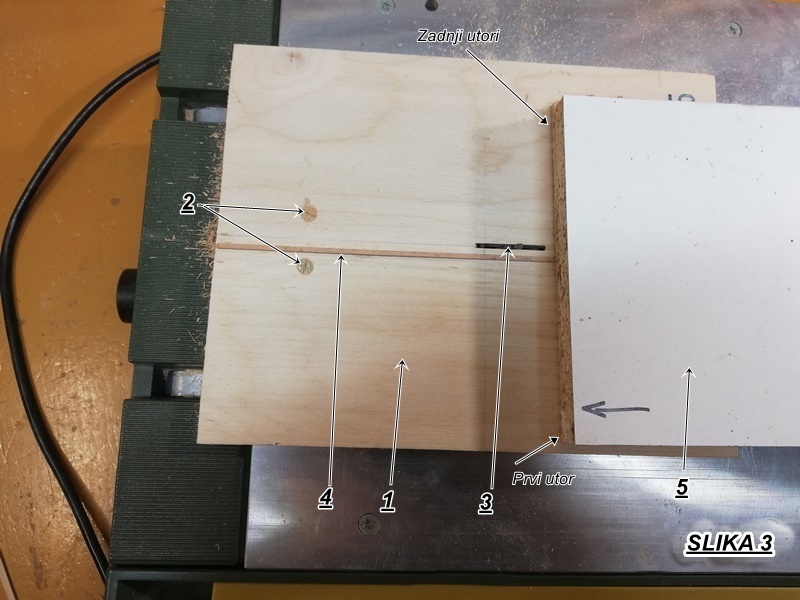

SLIKA 3
Prikazuje jednu fazu izrade nakon što je napravljeno cca polovinu utora.Posebno treba pripaziti da bude bezprijekorno napravljen prvi utor.Nakon izrade prvog utora isti se ubaci u letvicu 4  koja služi kao vodilica za sljedeći utor i tako redom do kraja.

Nonić, kako izgleda ploča 5 s druge (donje) strane?

@Dida je napisao/la:Nonić, kako izgleda ploča 5 s druge (donje) strane?

Slijedi još nekoliko slika,pa biti će prikazan i ovaj detalj.

SLIKA 4
Na ploču 5 sa donje strane postavlja se obostrano ljepiva traka 6 po čitavoj površini ploče,bez preklopa.Na nju se lijepe 7 jedna uz drugu te moraju potpuno prianjati na traku
Na slici je prikazana faza izrade kod cca polovinu izrada utora.



SLIKA 5
Slika prikazuje,pomična ploča okrenuta,izrade cca polovinu izrađenih utora.
Rubna letva 8 visine 4 mm služi kao oslonac za postavljanje letvica 7 i služi za kontrolu visine.

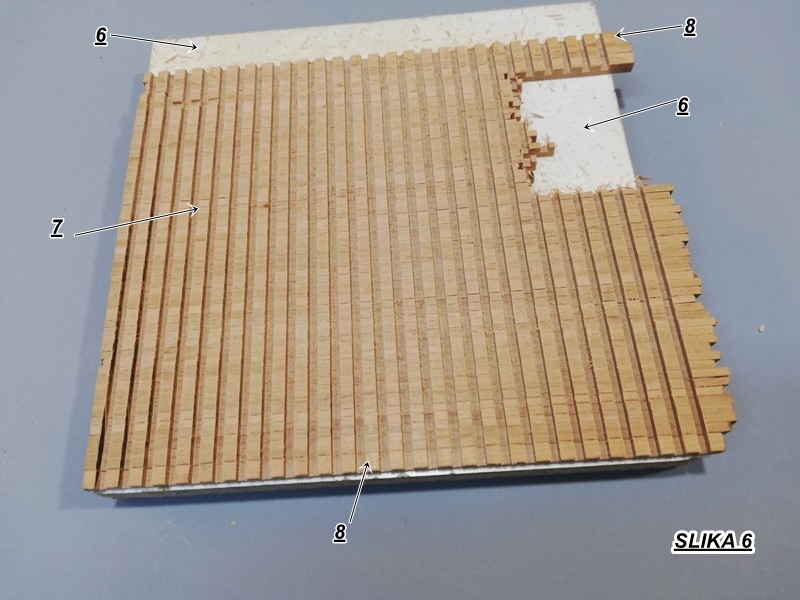

SLIKA 6
Prikazuje završetak izrade utora.Onaj prazan prostor je nastao zbog pomanjkanja letvica,te se moralo koristiti manje duže letvice,ali sve su se mogle uklopiti u gabarite gotove rešetke.



SLIKA 7
Prikaz gotovih letvica


SLIKA 8

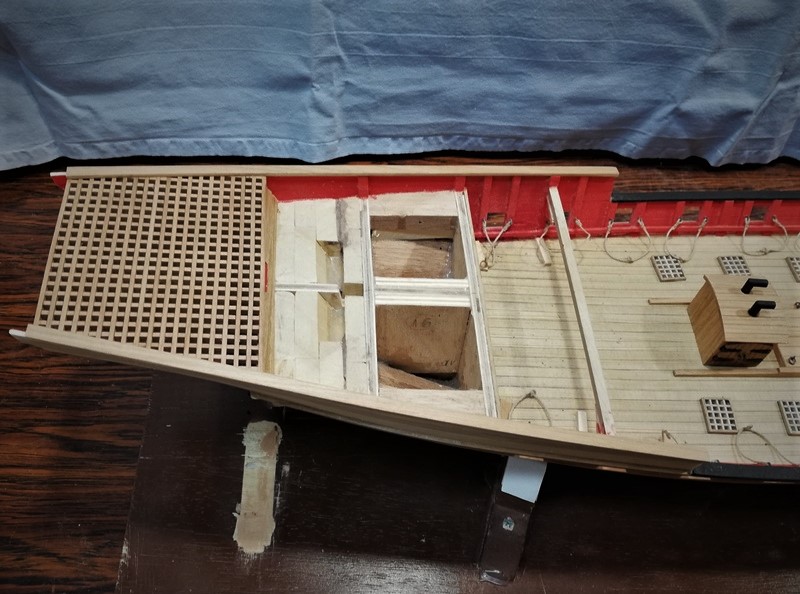

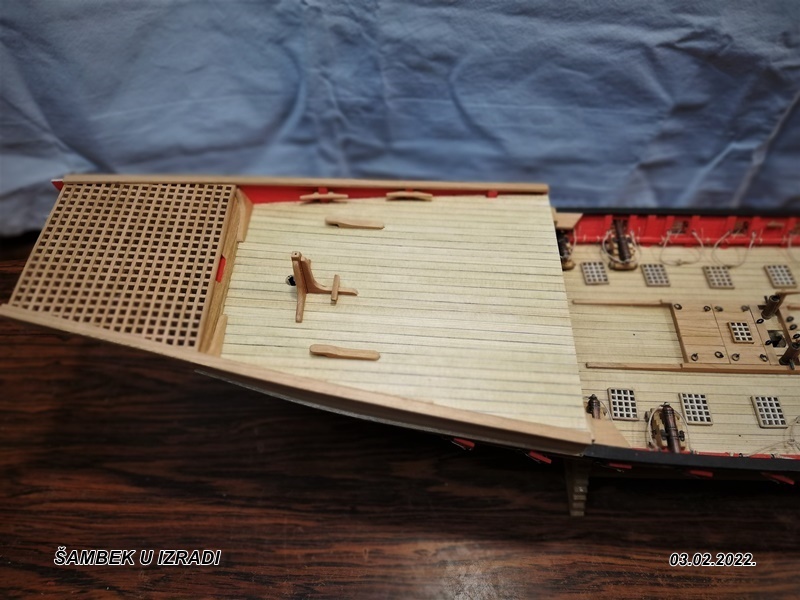

Gotova rešetka,montirana,



Na kraju zahvala svima koji su pratili i pomogli kod izrade rešetke,posebno Liviju.U ovom prikazu,za predpostaviti je,ima dosta grešaka,nije bio planiran.

Bravo maestro,
još fale na spojevima čavlići /trebali bi 2 ali obzirom na debljinu letvice barem 1/.
Mislim da smo o tome pričali.

Inače postoji i druga varijanta izrade ona da radiš utore na komadu daščice- izgledalo bi kao slika br.6. i onda režeš letvicu po letvicu.
Postupak je isti samo u ovom slučaju ne treba ti obostrano ljepljiva traka.

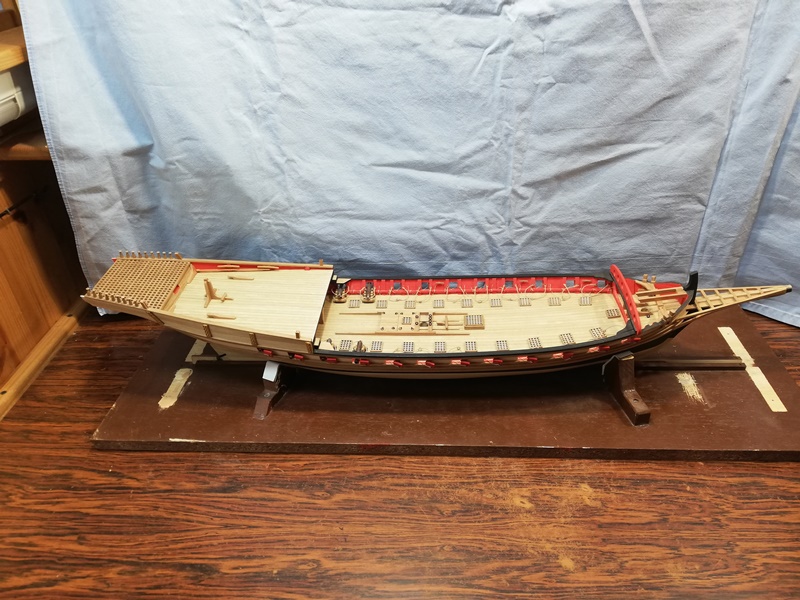

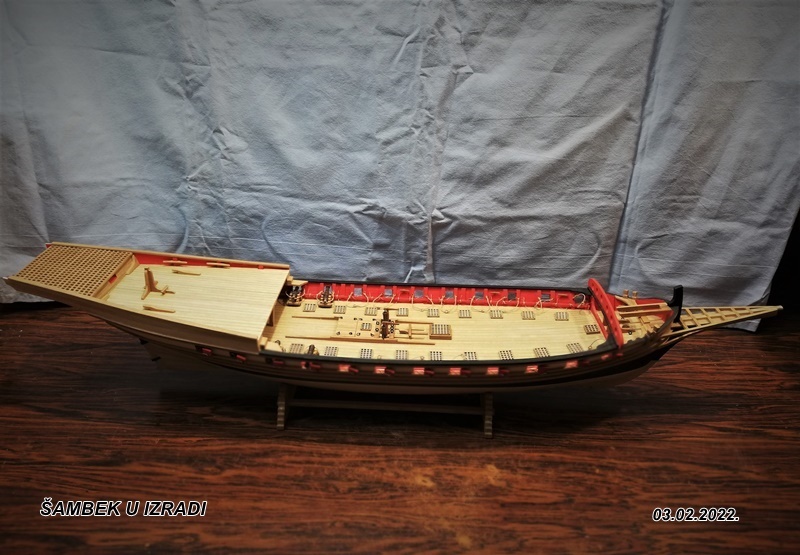

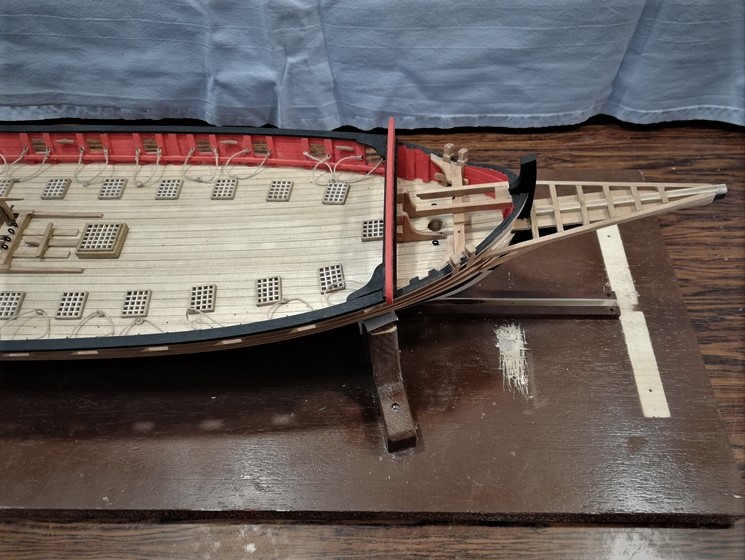

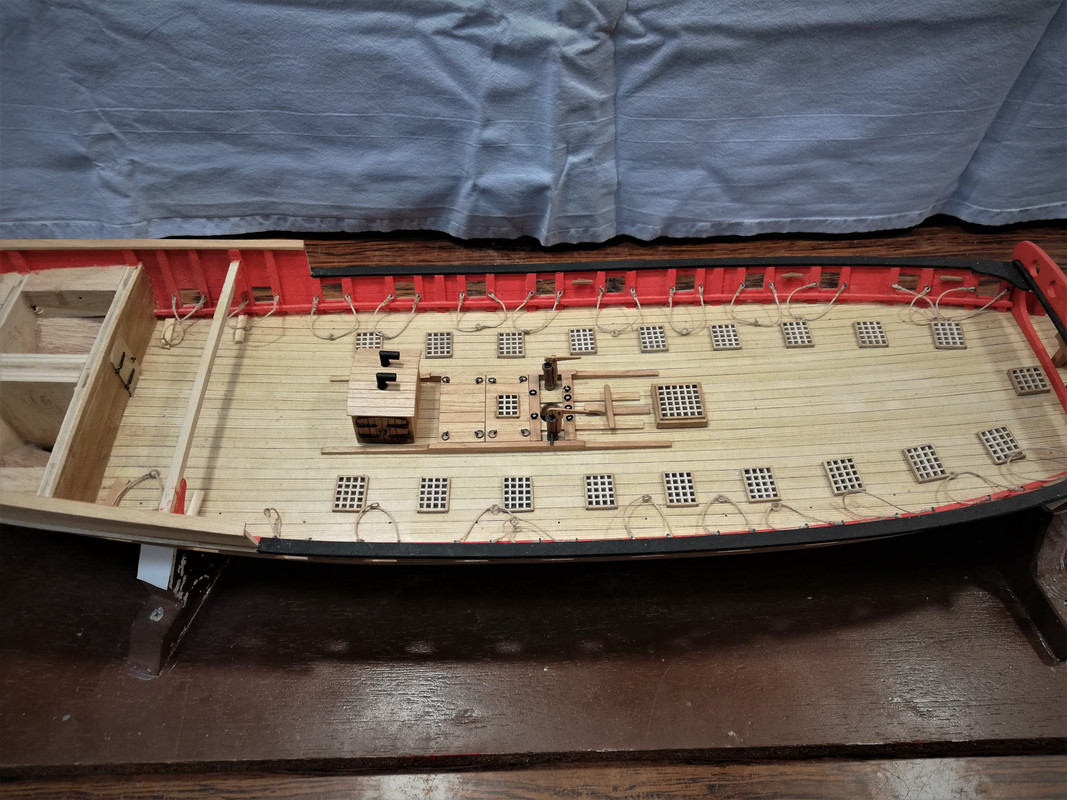

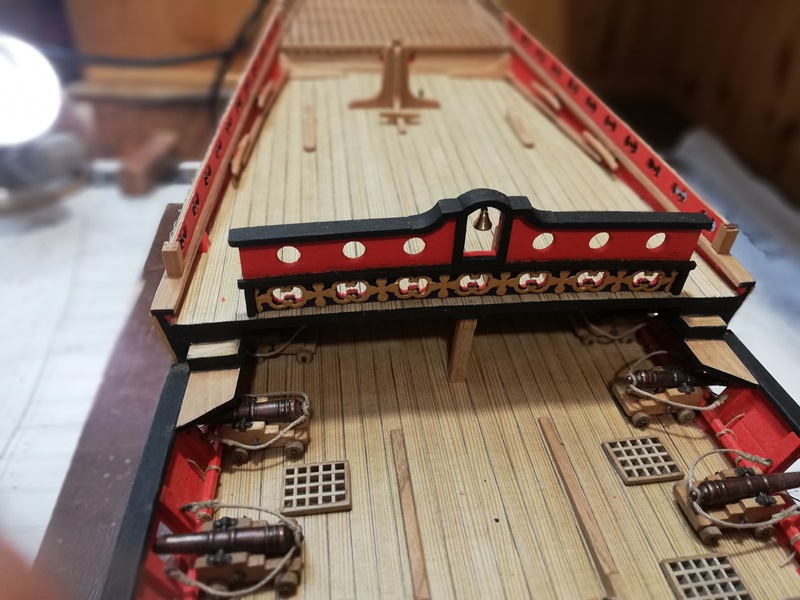

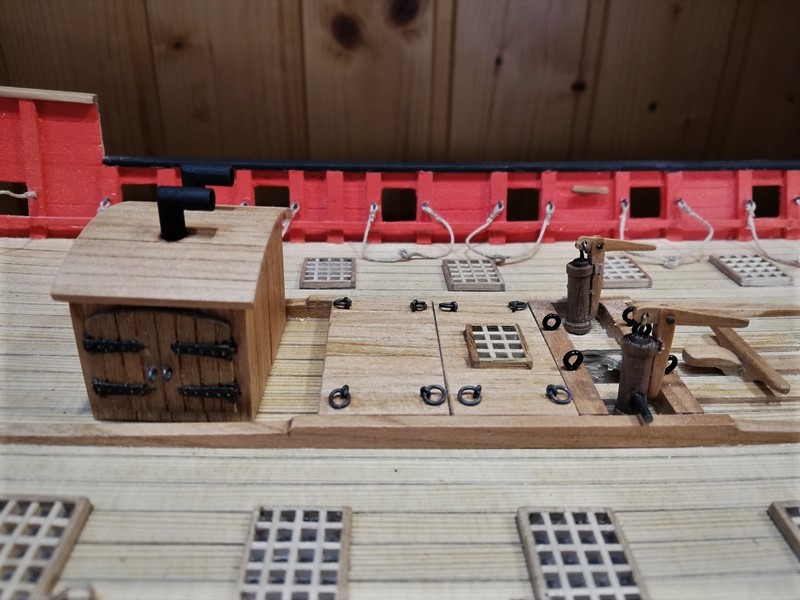

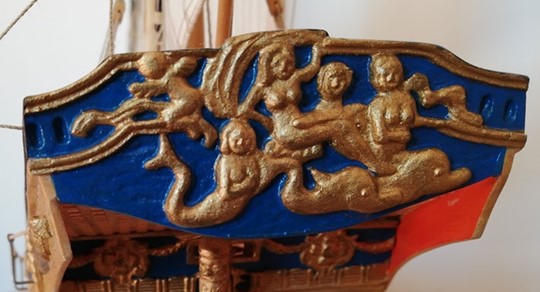

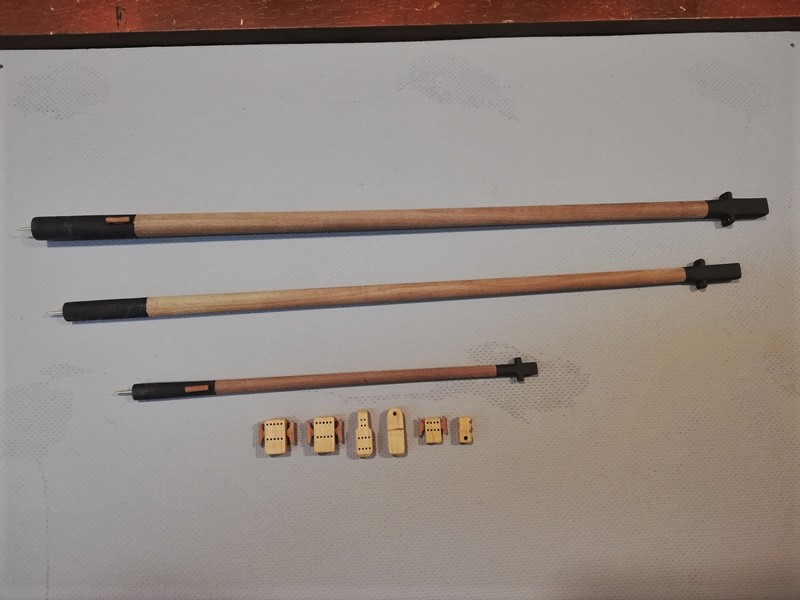

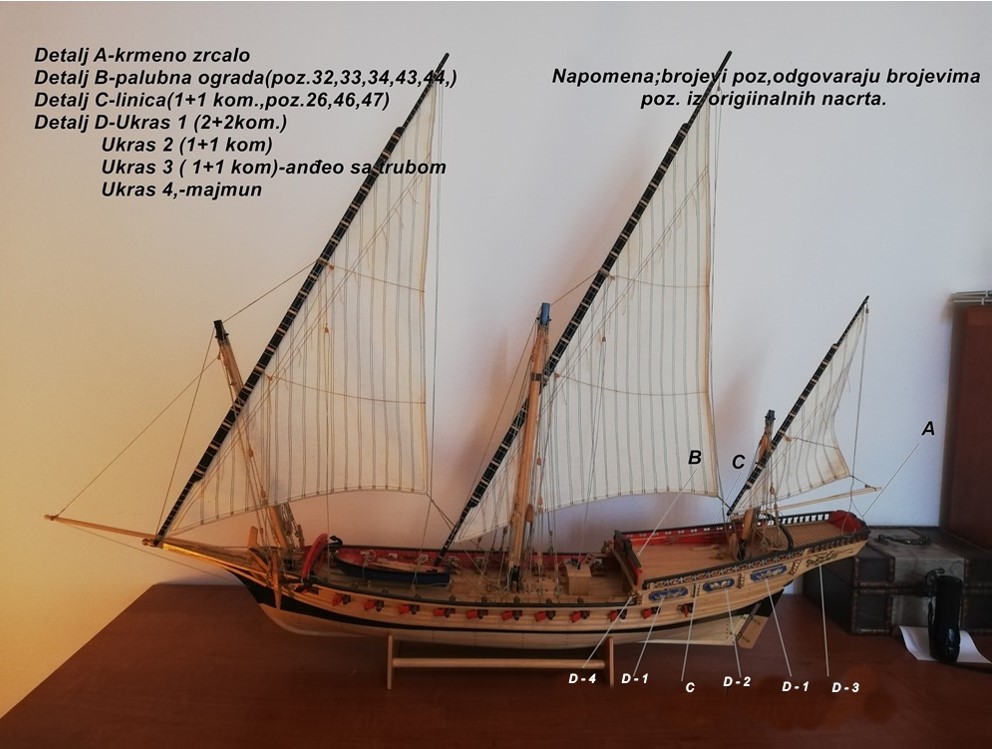

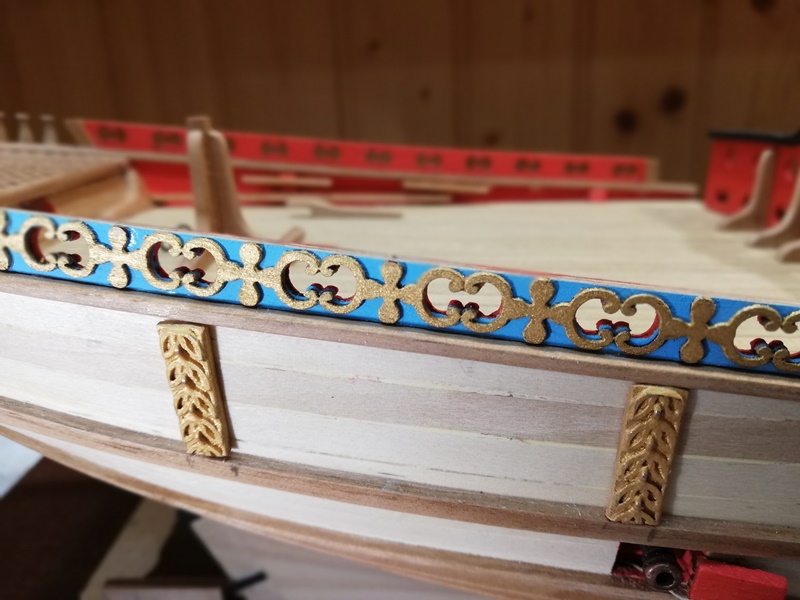

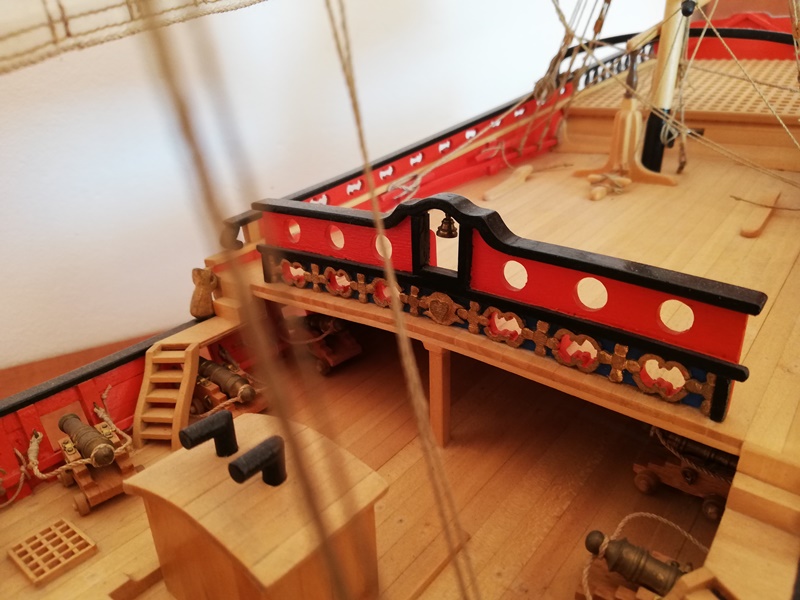

Radovi na šambeku se nastavljuju-opremanje palube.

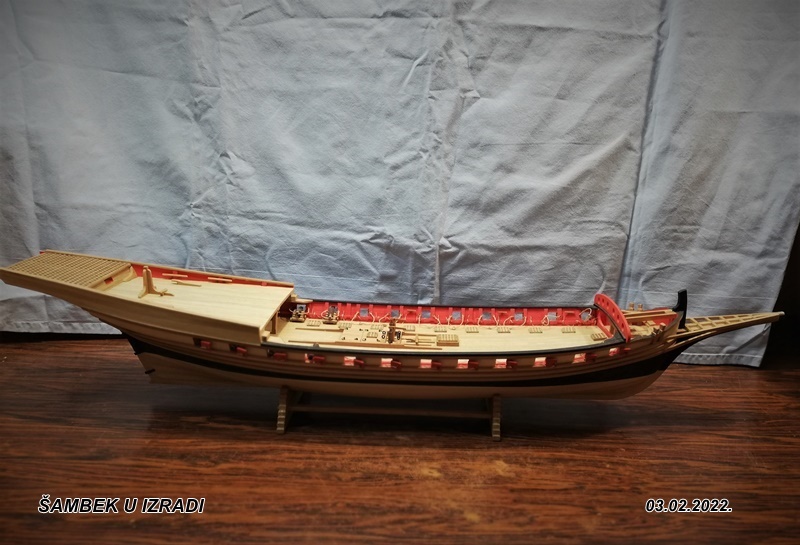

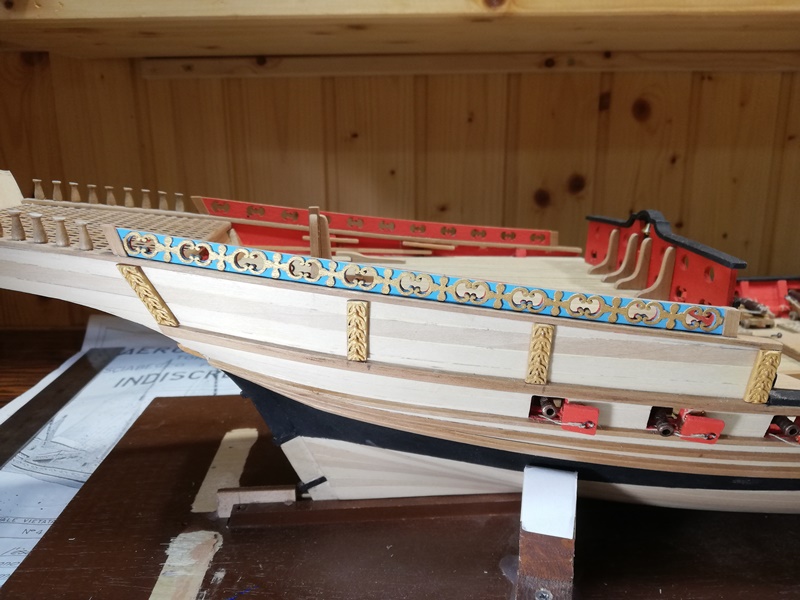

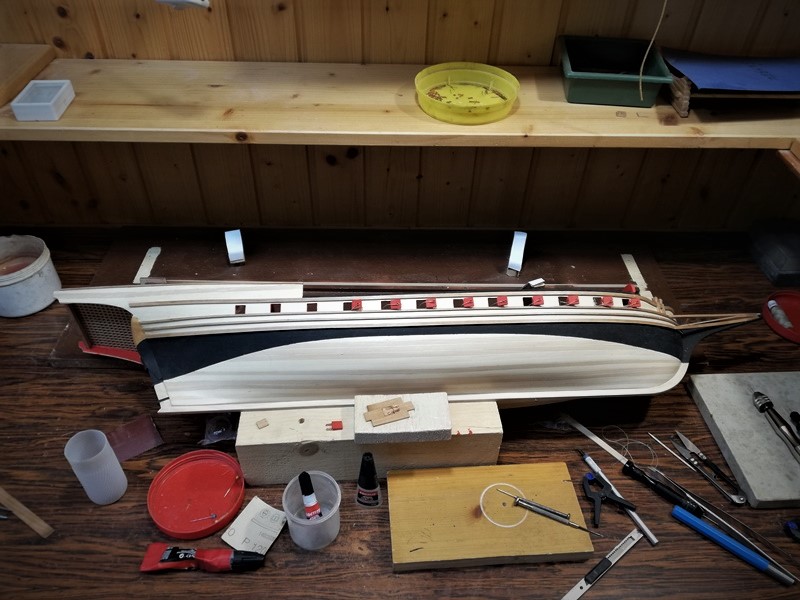

Radovi na šambeku se nastavljuju-postavljanje poklopaca topova.
