ŠTILAC U IZRADI
5 posters
Stranica 1 / 2.
Stranica 1 / 2. • 1, 2
ŠTILAC U IZRADI
Priprema se dokumentacija kao i materijal za izradu ŠTILCA u mjerilu 1:30
Svakako u pomoći će biti način izrade i detalji već prikazanih lijepih i kvalitetnih maketa našig kolega forumaša,kao i njihovi budućih savjeta.Nadam se pomoći i ostalih naših znalaca.
![ŠTILAC U IZRADI FS_1](https://2img.net/h/s19.postimg.cc/r84z7acwz/FS_1.jpg)
Svakako u pomoći će biti način izrade i detalji već prikazanih lijepih i kvalitetnih maketa našig kolega forumaša,kao i njihovi budućih savjeta.Nadam se pomoći i ostalih naših znalaca.
![ŠTILAC U IZRADI FS_1](https://2img.net/h/s19.postimg.cc/r84z7acwz/FS_1.jpg)
_________________
Pozdrav,Nonić
Nonić- Porucnik korvete
-
Posts : 731
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Dida and moto-klasika like this post
Re: ŠTILAC U IZRADI
Naš forumaš,zahvaljujem mu se, Stari sredio je sve nacrte-skice tako da iste mogu kopirati prema željenom mjerilu, u ovom slučaju 1 :30.Nacrti kopirani na "etiketi" papiru i zalijepeni na bukovu letvu-dašćicu(statve-kobilica-središnji dio) odnosno na šper ploču(rebra)
1- Bukova letva-dašćica,dimenzija cca 600x160x6 mm.Ista je nakon toga izrezana po rubu statve-kobilice i središnjeg dijela
1a- Statve i kobilica
1b- Središnji dio
2- Rebra,od špera 6 mm
3- Letvica,2x2 mm,zaljepljena na nutarnji dio statva odnosno kobilice,a služiti će za uglavljivanje vanjske oplate koja je predviđena 2 mm
![ŠTILAC U IZRADI FS2](https://2img.net/h/s19.postimg.cc/615twzfcz/FS2.jpg)
1- Bukova letva-dašćica,dimenzija cca 600x160x6 mm.Ista je nakon toga izrezana po rubu statve-kobilice i središnjeg dijela
1a- Statve i kobilica
1b- Središnji dio
2- Rebra,od špera 6 mm
3- Letvica,2x2 mm,zaljepljena na nutarnji dio statva odnosno kobilice,a služiti će za uglavljivanje vanjske oplate koja je predviđena 2 mm
![ŠTILAC U IZRADI FS2](https://2img.net/h/s19.postimg.cc/615twzfcz/FS2.jpg)
_________________
Pozdrav,Nonić
Nonić- Porucnik korvete
-
Posts : 731
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Dida and moto-klasika like this post
Re: ŠTILAC U IZRADI
Evo nekoliko slika koje prikazuju spajanje-ljepljenje središnjeg dijela sa statvama i kobilicom.
![ŠTILAC U IZRADI FS_3](https://2img.net/h/s19.postimg.cc/j99t3l9yr/FS_3.jpg)
![ŠTILAC U IZRADI FS_4](https://2img.net/h/s19.postimg.cc/vb56xqqwz/FS_4.jpg)
![ŠTILAC U IZRADI FS_5](https://2img.net/h/s19.postimg.cc/6548qxkhv/FS_5.jpg)
![ŠTILAC U IZRADI FS_6](https://2img.net/h/s19.postimg.cc/kobdsclcj/FS_6.jpg)
![ŠTILAC U IZRADI FS_3](https://2img.net/h/s19.postimg.cc/j99t3l9yr/FS_3.jpg)
![ŠTILAC U IZRADI FS_4](https://2img.net/h/s19.postimg.cc/vb56xqqwz/FS_4.jpg)
![ŠTILAC U IZRADI FS_5](https://2img.net/h/s19.postimg.cc/6548qxkhv/FS_5.jpg)
![ŠTILAC U IZRADI FS_6](https://2img.net/h/s19.postimg.cc/kobdsclcj/FS_6.jpg)
_________________
Pozdrav,Nonić
Nonić- Porucnik korvete
-
Posts : 731
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Dida and moto-klasika like this post
Re: ŠTILAC U IZRADI
Noniću, moraš reči, da si u izradi nacrta, imao i ti svoje prste sa prijedlozima i savjetima.
_________________
Josip Pupačić: I gledam more gdje se k meni penje
i slušam more dobrojutro veli
stari- Porucnik fregate
-
Posts : 1057
Reputation : 429
Član od : 28.08.2013
Dob : 78
Sjedište : Kastav
Re: ŠTILAC U IZRADI
U tijeku je postavljanje rebara na središnji dio.Primjećujem da je i središnji dio mogao biti izrađen od običnog špera,puno lakše bi se obrađivao od relativno tvrde bukovine.Dobro je da su rebra napravljeni od špera,lakše će se uštimavati kosine-kartaboni.
![ŠTILAC U IZRADI FS_7](https://2img.net/h/s19.postimg.cc/myf61oz2b/FS_7.jpg)
![ŠTILAC U IZRADI FS_8](https://2img.net/h/s19.postimg.cc/lw4zj5nyr/FS_8.jpg)
![ŠTILAC U IZRADI FS_9](https://2img.net/h/s19.postimg.cc/ipafzjb8j/FS_9.jpg)
![ŠTILAC U IZRADI FS_11](https://2img.net/h/s19.postimg.cc/3tbwry7jn/FS_11.jpg)
![ŠTILAC U IZRADI FS_7](https://2img.net/h/s19.postimg.cc/myf61oz2b/FS_7.jpg)
![ŠTILAC U IZRADI FS_8](https://2img.net/h/s19.postimg.cc/lw4zj5nyr/FS_8.jpg)
![ŠTILAC U IZRADI FS_9](https://2img.net/h/s19.postimg.cc/ipafzjb8j/FS_9.jpg)
![ŠTILAC U IZRADI FS_11](https://2img.net/h/s19.postimg.cc/3tbwry7jn/FS_11.jpg)
_________________
Pozdrav,Nonić
Nonić- Porucnik korvete
-
Posts : 731
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Dida, Matija and moto-klasika like this post
Dida- Kontraadmiral
-
Posts : 2168
Reputation : 359
Član od : 20.07.2013
Dob : 83
Sjedište : Sisak
Re: ŠTILAC U IZRADI
Dida je napisao/la:Koliko je debela ta šperploča?
Breza,6 mm,kupljena u Bauhaus(preko naš Stari expres).Cijena 109 kn/m2
_________________
Pozdrav,Nonić
Nonić- Porucnik korvete
-
Posts : 731
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Re: ŠTILAC U IZRADI
Stari može naći nepronalažljive stvari.Nonić je napisao/la:Dida je napisao/la:Koliko je debela ta šperploča?
Breza,6 mm,kupljena u Bauhaus(preko naš Stari expres).Cijena 109 kn/m2
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
_________________
Pozdrav,
Dida
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
Dida- Kontraadmiral
-
Posts : 2168
Reputation : 359
Član od : 20.07.2013
Dob : 83
Sjedište : Sisak
Re: ŠTILAC U IZRADI
Nonić, je li ti trobridno mjerilo još iz studentskih dana? A i šestari izgledaju kao da su kupljeni 1959.Nonić je napisao/la:Priprema se dokumentacija kao i materijal za izradu ŠTILCA u mjerilu 1:30
Svakako u pomoći će biti način izrade i detalji već prikazanih lijepih i kvalitetnih maketa našig kolega forumaša,kao i njihovi budućih savjeta.Nadam se pomoći i ostalih naših znalaca.
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
_________________
Pozdrav,
Dida
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
Dida- Kontraadmiral
-
Posts : 2168
Reputation : 359
Član od : 20.07.2013
Dob : 83
Sjedište : Sisak
Dida and moto-klasika like this post
Re: ŠTILAC U IZRADI
Dida je napisao/la:
Nonić, je li ti trobridno mjerilo još iz studentskih dana? A i šestari izgledaju kao da su kupljeni 1959.
Sve si dobro procjenio.Trobridno mjerilo je zaista korišteno u crtaonama na drugom katu-Roosvelton trg 6,a šestari su "posuđeni" u Lošinjskom Škveru 1958.
_________________
Pozdrav,Nonić
Nonić- Porucnik korvete
-
Posts : 731
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Dida likes this post
Re: ŠTILAC U IZRADI
Prije montaže-ljepljenja rebara na središnjicu pripremljeno je postolje.S obzirom da štilac nije na ravnoj kobilici sve je prilagođeno da rebra budu okomita na postolje.
![ŠTILAC U IZRADI FS_12](https://2img.net/h/s19.postimg.cc/x9rzdeur7/FS_12.jpg)
![ŠTILAC U IZRADI FS_13](https://2img.net/h/s19.postimg.cc/8gifcrjgj/FS_13.jpg)
![ŠTILAC U IZRADI FS_12](https://2img.net/h/s19.postimg.cc/x9rzdeur7/FS_12.jpg)
![ŠTILAC U IZRADI FS_13](https://2img.net/h/s19.postimg.cc/8gifcrjgj/FS_13.jpg)
_________________
Pozdrav,Nonić
Nonić- Porucnik korvete
-
Posts : 731
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Dida, Zaleksi, Matija and moto-klasika like this post
Re: ŠTILAC U IZRADI
Ovo će biti zanimljiv projekt, veselim se svakoj novoj fotogtafiji. Hoćeš li ostaviti na rebrima naljepljene papire s konturama rebara?
_________________
Pozdrav,
Dida
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
Dida- Kontraadmiral
-
Posts : 2168
Reputation : 359
Član od : 20.07.2013
Dob : 83
Sjedište : Sisak
Re: ŠTILAC U IZRADI
Dida je napisao/la:Ovo će biti zanimljiv projekt, veselim se svakoj novoj fotogtafiji. Hoćeš li ostaviti na rebrima naljepljene papire s konturama rebara?
Sada je na redu ljepljenje rebara na središnjicu,iskošavanje rebara-kartabon,konačno definiranje preluka i uzvoja,postavljanje ojačanja i drvenih blokova između rebara.Znači brušenje,brušenje pa opet brušenje.Treba pripremiti trup broda za postavljanje vanjske oplate,
Papir odnosno crteži na njemu služe samo za vrijeme podešavanja.njega uglavnom skidam,izvršili su svoju dužnost, da ne smetaju pri ljepljenju.
_________________
Pozdrav,Nonić
Nonić- Porucnik korvete
-
Posts : 731
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Re: ŠTILAC U IZRADI
Nonić, bi li fotografirao svoj štilac iz ptičje perspektive, da mu vidim tlocrt palube? Onako, vertikalno, odozgor?
_________________
Pozdrav,
Dida
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
Dida- Kontraadmiral
-
Posts : 2168
Reputation : 359
Član od : 20.07.2013
Dob : 83
Sjedište : Sisak
Re: ŠTILAC U IZRADI
Dida je napisao/la:Nonić, bi li fotografirao svoj štilac iz ptičje perspektive, da mu vidim tlocrt palube? Onako, vertikalno, odozgor?
Može,samo da još izvršim radnje sa mog predhodnog posta.,nadam se da će onda biti linije donekle usklađene.
Zadnja promjena: Nonić; pet kol 31 2018, 16:06; ukupno mijenjano 1 put.
_________________
Pozdrav,Nonić
Nonić- Porucnik korvete
-
Posts : 731
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Re: ŠTILAC U IZRADI
Nonić, koliko je paluba kaštela podignuta u odnosu na glavnu palubu?
_________________
Pozdrav,
Dida
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
Dida- Kontraadmiral
-
Posts : 2168
Reputation : 359
Član od : 20.07.2013
Dob : 83
Sjedište : Sisak
Re: ŠTILAC U IZRADI
Dida je napisao/la:Nonić, koliko je paluba kaštela podignuta u odnosu na glavnu palubu?
Predpostavljam da bi trebala biti cca 25 cm,ali izgleda da sam tu"debelo"pogriješio-biti će tu dodatnog prilagođavanja t.j. brušenja.
Evo i nekoliko slika montaže-ljepljenja rebara na središnjicu.
![ŠTILAC U IZRADI FS_14](https://2img.net/h/s19.postimg.cc/a73ajv72b/FS_14.jpg)
![ŠTILAC U IZRADI FS_15](https://2img.net/h/s19.postimg.cc/oqafla7wz/FS_15.jpg)
![ŠTILAC U IZRADI FS_16](https://2img.net/h/s19.postimg.cc/6apynw983/FS_16.jpg)
![ŠTILAC U IZRADI FS_17](https://2img.net/h/s19.postimg.cc/gksdn56tf/FS_17.jpg)
![ŠTILAC U IZRADI FS_18](https://2img.net/h/s19.postimg.cc/m8yoe1ivn/FS_18.jpg)
_________________
Pozdrav,Nonić
Nonić- Porucnik korvete
-
Posts : 731
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Dida, Matija and moto-klasika like this post
Dida- Kontraadmiral
-
Posts : 2168
Reputation : 359
Član od : 20.07.2013
Dob : 83
Sjedište : Sisak
Re: ŠTILAC U IZRADI
Misliš 25mm.Nonić je napisao/la:
Predpostavljam da bi trebala biti cca 25 cm,ali izgleda da sam tu"debelo"pogriješio-biti će tu dodatnog prilagođavanja t.j. brušenja.
_________________
Josip Pupačić: I gledam more gdje se k meni penje
i slušam more dobrojutro veli
stari- Porucnik fregate
-
Posts : 1057
Reputation : 429
Član od : 28.08.2013
Dob : 78
Sjedište : Kastav
Re: ŠTILAC U IZRADI
Dida je napisao/la:Imaš popriličan broj rebara. Nije moglo s manje?
Pa moglo je,ali zašto jednostavno kad se može i komplicirano,malo šale.Usput pogledaj Leutov štilac.nije ni on škrtario.
stari je napisao/la:Misliš 25mm.Nonić je napisao/la:
Predpostavljam da bi trebala biti cca 25 cm,ali izgleda da sam tu"debelo"pogriješio-biti će tu dodatnog prilagođavanja t.j. brušenja.
Pa ako uzmem u obzir mjerilo 1:30 to je cca 8 mm ali nacrt mi pokazuje 15 mm sto mi se čini ipak malo previše.
_________________
Pozdrav,Nonić
Nonić- Porucnik korvete
-
Posts : 731
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Re: ŠTILAC U IZRADI
Nonić je napisao/la:Dida je napisao/la:Nonić, bi li fotografirao svoj štilac iz ptičje perspektive, da mu vidim tlocrt palube? Onako, vertikalno, odozgor?
Može,samo da još izvršim radnje sa mog predhodnog posta.,nadam se da će onda biti linije donekle usklađene.
Najavljene radnje izvršene a nadam se da zadnja slika pokazuje....onako,vertikalno,odozgo?
![ŠTILAC U IZRADI FS_19](https://2img.net/h/s19.postimg.cc/8xorq6wvn/FS_19.jpg)
![ŠTILAC U IZRADI FS_20](https://2img.net/h/s19.postimg.cc/6t4ep42yr/FS_20.jpg)
![ŠTILAC U IZRADI FS_21](https://2img.net/h/s19.postimg.cc/py7nyvpcj/FS_21.jpg)
_________________
Pozdrav,Nonić
Nonić- Porucnik korvete
-
Posts : 731
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Dida, Matija and moto-klasika like this post
Dida- Kontraadmiral
-
Posts : 2168
Reputation : 359
Član od : 20.07.2013
Dob : 83
Sjedište : Sisak
Re: ŠTILAC U IZRADI
Noniću gdje je zapelo sa štilcem
_________________
...always look on the bright side of life...
Mladen- Preminuo
-
Posts : 148
Reputation : 182
Član od : 22.01.2014
Dob : 61
Sjedište : Zagreb
Re: ŠTILAC U IZRADI
Štilac će opet,bar se nadam,na navoz tek kad isplove one dvije falkuše.Mladen je napisao/la:Noniću gdje je zapelo sa štilcem
_________________
Pozdrav,Nonić
Nonić- Porucnik korvete
-
Posts : 731
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Re: ŠTILAC U IZRADI

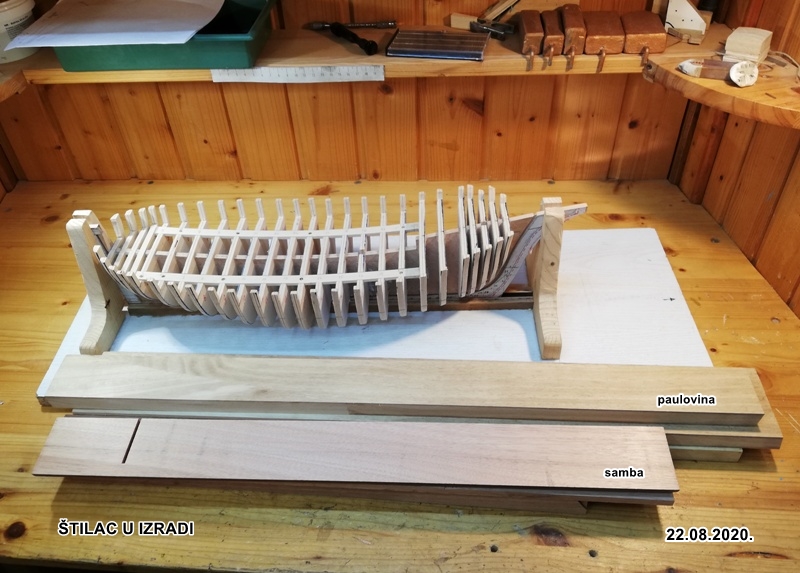

Štilac opet na navozu
Planira se popuniti prostor između rebara.Na zalihi se pronašlo neke letve od paulovnije i sambe.
![ŠTILAC U IZRADI FS-22](https://i.postimg.cc/GmX3W15c/FS-22.jpg)
Planira se popuniti prostor između rebara.Na zalihi se pronašlo neke letve od paulovnije i sambe.
![ŠTILAC U IZRADI FS-22](https://i.postimg.cc/GmX3W15c/FS-22.jpg)
_________________
Pozdrav,Nonić
Nonić- Porucnik korvete
-
Posts : 731
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Dida, Matija and moto-klasika like this post
Stranica 1 / 2. • 1, 2
Stranica 1 / 2.
Permissions in this forum:
Ne moľeą odgovarati na postove.
|
|
