BATANA U IZRADI Empty BATANA U IZRADI

Postaj by Nonić uto sij 12 2021, 13:45

Dok očekujem cirkulara,remen je u pitanju,počeo sa izradom BATANE.Mjerilo 1:20,prema dokumentaciji koju mi je pripremio naš Stari.On i Livio su izrađivali batane u tom mjerilu,neće im biti lako,dosađivati ću im.

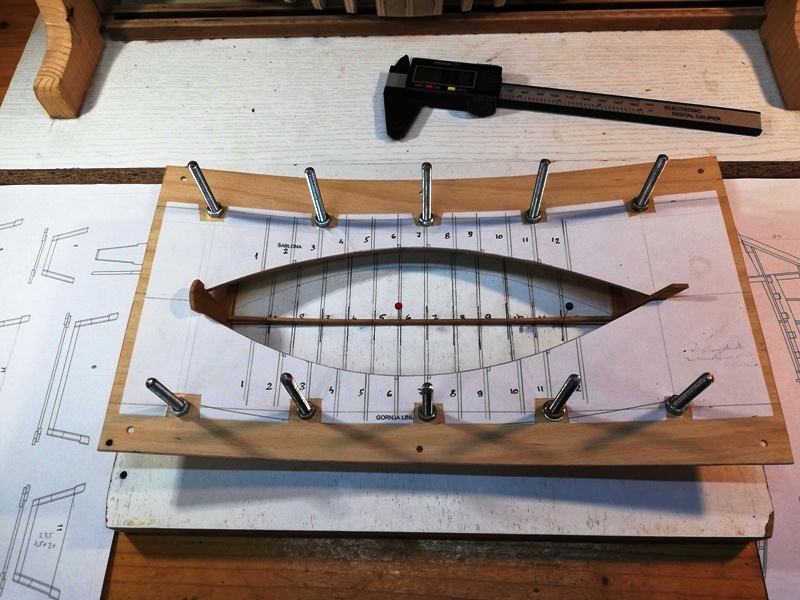

Do sada je izrađena šablona te kobilica i statve.Greška na šabloni je uočljiva,uzvoj batane je stepenast,naime kod stezanja matica,kod određivanja visine šablona se na tom mjestu poravna.Pokušati ćemo to ispraviti.

BATANA U IZRADI IMG-20210111-182716

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 658
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

zore70 and moto-klasika like this post

[Vrh] Go down

BATANA U IZRADI Empty Re: BATANA U IZRADI

Postaj by stari uto sij 12 2021, 16:46

Noniću, jesi li stavljao matice i sa donje strane šablone?. Tako možeš točnije savijati šablonu.

_________________
Josip Pupačić: I gledam more gdje se k meni penje
i slušam more dobrojutro veli
stari
stari
Porucnik fregate
Porucnik fregate

Hrvatska
Google Chrom
Posts : 995
Reputation : 428
Član od : 28.08.2013
Dob : 75
Sjedište : Kastav
Bez opomene

[Vrh] Go down

BATANA U IZRADI Empty Re: BATANA U IZRADI

Postaj by Nonić uto sij 12 2021, 17:23

@stari je napisao/la:Noniću, jesi li stavljao matice i sa donje strane šablone?. Tako možeš točnije savijati šablonu.

Stavljao i sa donje.ali možda ne bi trebalo sa gornje pritezati.Također bi trebalo rupe,osim srednje, malo produžiti zbog savijanja šablone.Također trebalo je uzeti tanje vijke,uzeo ono što sam imao na zalihi.

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 658
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

[Vrh] Go down

BATANA U IZRADI Empty Re: BATANA U IZRADI

Postaj by stari uto sij 12 2021, 17:36

Ja sam koristio vijke M4, a rupe su 6mm.

_________________
Josip Pupačić: I gledam more gdje se k meni penje
i slušam more dobrojutro veli
stari
stari
Porucnik fregate
Porucnik fregate

Hrvatska
Google Chrom
Posts : 995
Reputation : 428
Član od : 28.08.2013
Dob : 75
Sjedište : Kastav
Bez opomene

[Vrh] Go down

BATANA U IZRADI Empty Re: BATANA U IZRADI

Postaj by livio uto sij 12 2021, 21:04

Nonić,
Samo naprijed i ispravak netočnog navoda .
Ne možeš nikada dosađivati.
I da- kad je budem opet radio biti će u omjeru 1:10.
Ovaj omjer 1:20 je ipak malo premalen ali je batanica preslatka.
Lp!
Livio
livio
livio
Desetnik
Desetnik

Hrvatska
Posts : 178
Reputation : 93
Član od : 19.02.2015
Dob : 63
Sjedište : Pula
Bez opomene

[Vrh] Go down

BATANA U IZRADI Empty batana

Postaj by leut sri sij 13 2021, 20:12

Nonić moram ti skrenut pažnju da sa onako iskrivljenom šablono nisi dobio ništa nego skraćenu batanu.
To se radi tako da se šablon radi sa jednom ili dvije vodne linije koje su horizontalne i jedino to je točno.
leut
leut
Profesionalni maketar
Profesionalni maketar

Hrvatska
Posts : 298
Reputation : 251
Član od : 16.10.2013
Sjedište : Krk
Bez opomene

http://leut2.leut-krk.hr/leut2wordpress/

[Vrh] Go down

BATANA U IZRADI Empty Re: BATANA U IZRADI

Postaj by Nonić sri sij 13 2021, 21:48

@leut je napisao/la:Nonić moram ti skrenut pažnju da sa onako iskrivljenom šablono nisi dobio ništa nego skraćenu batanu.
To se radi tako da se šablon radi sa jednom ili dvije vodne linije koje su horizontalne i jedino to je točno.

Apsolutno točna primjedba
,svijesno sam išao u "eksperimentiranje",moja greška.

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 658
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

[Vrh] Go down

BATANA U IZRADI Empty Re: BATANA U IZRADI

Postaj by stari čet sij 14 2021, 11:55

Noniću, Leut ima pravo i tek njegovom primjedbom, shvatio sam koliko još moramo učiti.

_________________
Josip Pupačić: I gledam more gdje se k meni penje
i slušam more dobrojutro veli
stari
stari
Porucnik fregate
Porucnik fregate

Hrvatska
Google Chrom
Posts : 995
Reputation : 428
Član od : 28.08.2013
Dob : 75
Sjedište : Kastav
Bez opomene

[Vrh] Go down

BATANA U IZRADI Empty Re: BATANA U IZRADI

Postaj by Dida čet sij 14 2021, 14:34

Učimo se dok smo živi!
Rekli bi: cjeloživotno obrazovanje.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2005
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

stari likes this post

[Vrh] Go down

BATANA U IZRADI Empty Re: BATANA U IZRADI

Postaj by Nonić ned sij 17 2021, 23:13

@stari je napisao/la:Noniću, jesi li stavljao matice i sa donje strane šablone?. Tako možeš točnije savijati šablonu.

Riješen je onaj stepenasti uzvoj.Ubačene po dvije šablone uzvoja sa svake strane.Ne treba vijke sa donje strane.Skraćivanje batane zbog savijanja gornje šablone već je ranije uzeto u obzir.Sve je spremno za nastavak radova,postavljanje rebara....

BATANA U IZRADI BF2

BATANA U IZRADI BF3

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 658
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

Dida, livio, Cappy8 and moto-klasika like this post

[Vrh] Go down

BATANA U IZRADI Empty Re: BATANA U IZRADI

Postaj by Nonić ned vel 07 2021, 15:37

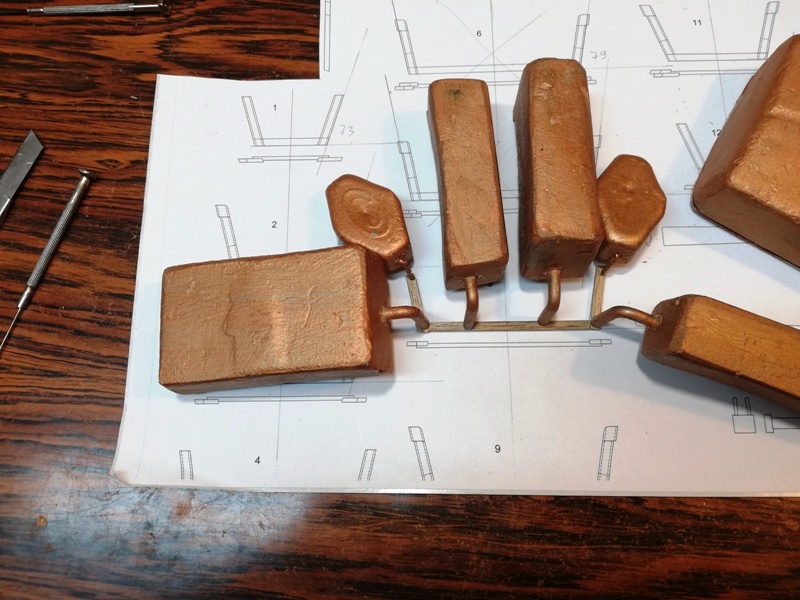

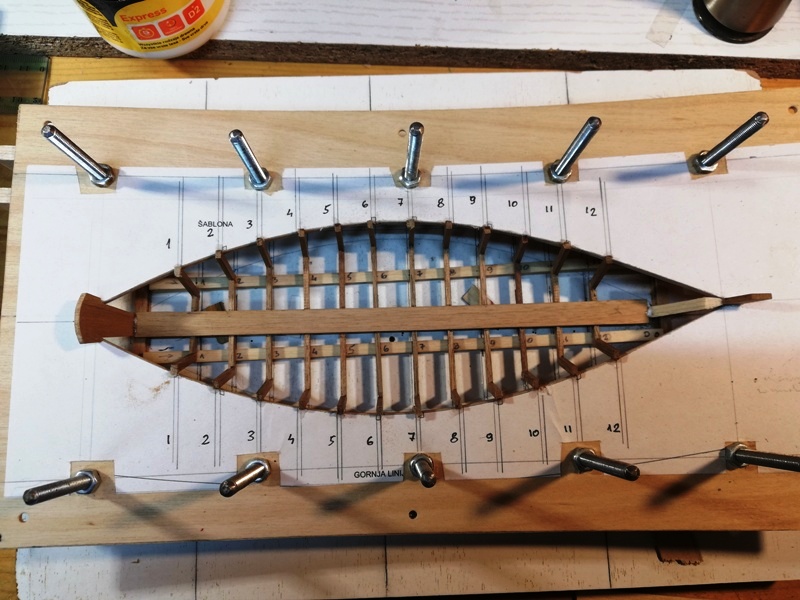

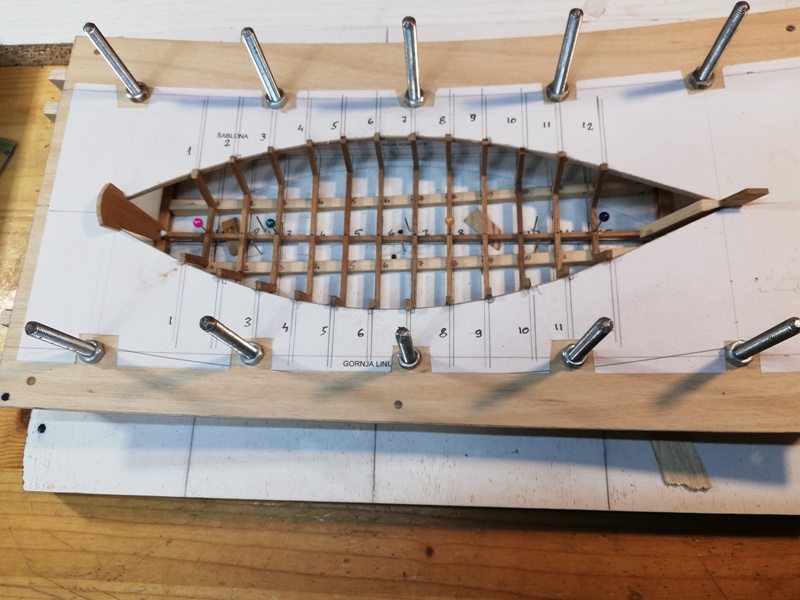

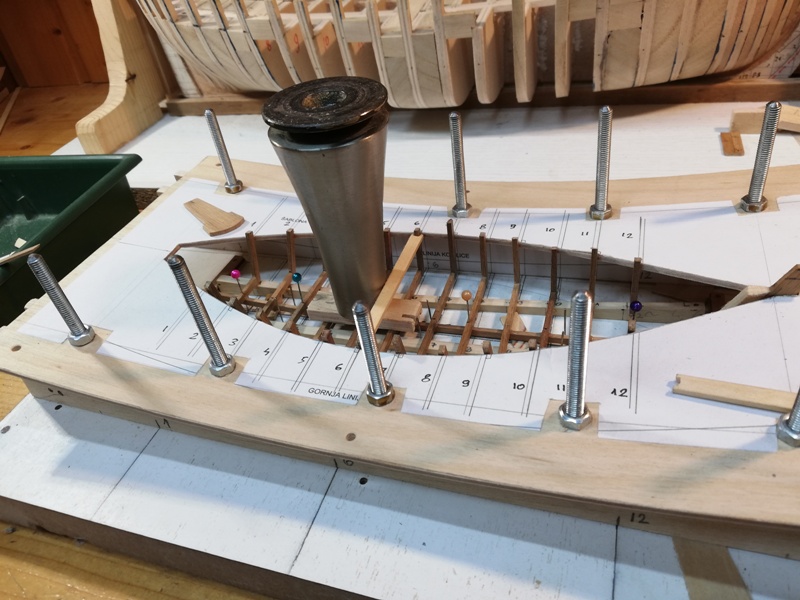

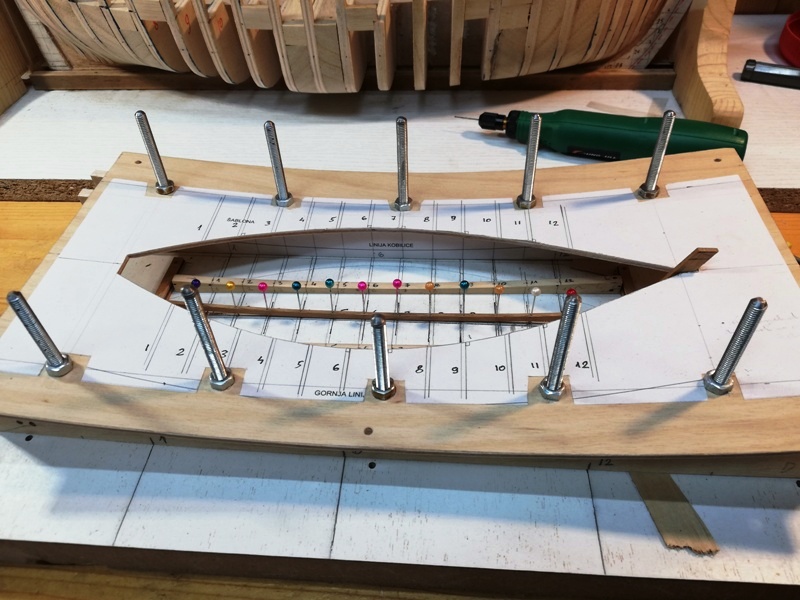

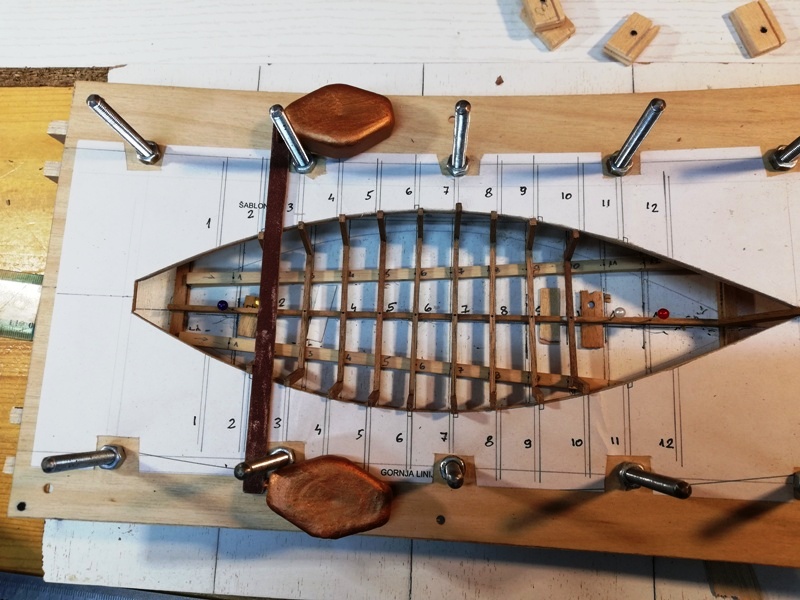

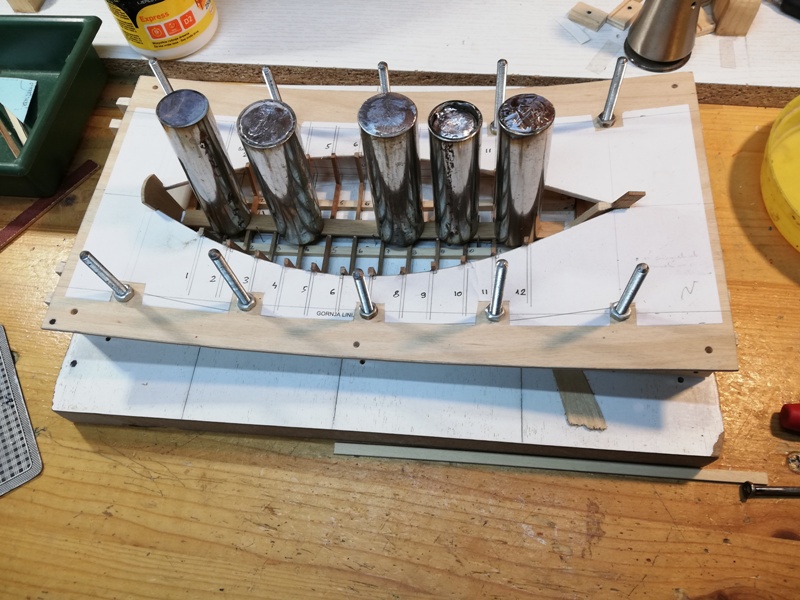

Izrada batane,u mjerilu 1;20 se nastavlja.Evo nekoliko slika izrade i montaže rebara,statvi,pasme-centralne daske ....

BATANA U IZRADI BF-4

BATANA U IZRADI BF-5

BATANA U IZRADI BF-6

BATANA U IZRADI BF-7

BATANA U IZRADI BF-8

BATANA U IZRADI BF-9

BATANA U IZRADI BF-10

BATANA U IZRADI BF-11

BATANA U IZRADI BF-12

BATANA U IZRADI BF-13

BATANA U IZRADI BF-14

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 658
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

Dida, zore70, livio and moto-klasika like this post

[Vrh] Go down

BATANA U IZRADI Empty Re: BATANA U IZRADI

Postaj by stari pon vel 08 2021, 16:17

Noniću, ide to tebi

_________________
Josip Pupačić: I gledam more gdje se k meni penje
i slušam more dobrojutro veli
stari
stari
Porucnik fregate
Porucnik fregate

Hrvatska
Google Chrom
Posts : 995
Reputation : 428
Član od : 28.08.2013
Dob : 75
Sjedište : Kastav
Bez opomene

[Vrh] Go down

BATANA U IZRADI Empty Re: BATANA U IZRADI

Postaj by livio pon vel 08 2021, 18:52

Noniću malo bolje sam pogledao sliku sve u redu
livio
livio
Desetnik
Desetnik

Hrvatska
Posts : 178
Reputation : 93
Član od : 19.02.2015
Dob : 63
Sjedište : Pula
Bez opomene

[Vrh] Go down

BATANA U IZRADI Empty Re: BATANA U IZRADI

Postaj by Nonić sub vel 13 2021, 00:12

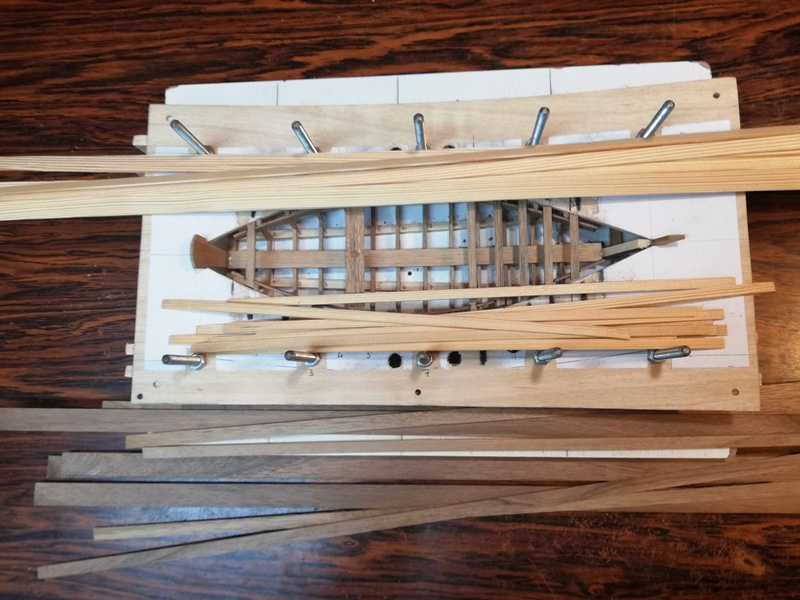

Napravljene sve letvice za izradu batane.Materijal:orah i ariš-za trenice oplate,palube,podnica i ostalo.

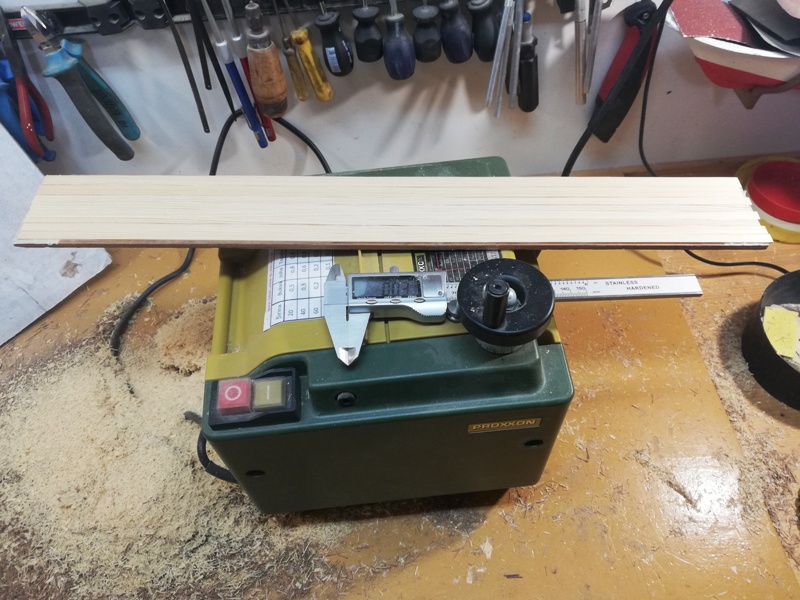

Evo nekoliko slika izrade ovih tankih letvica od 1, 1,2 i 1,5 mm

BATANA U IZRADI BF-15

BATANA U IZRADI BF-16

BATANA U IZRADI BF-17

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 658
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

Dida and zore70 like this post

[Vrh] Go down

BATANA U IZRADI Empty Re: BATANA U IZRADI

Postaj by stari sub vel 13 2021, 08:42

Kao da gledam moju u izradi, ali bez ovih strojeva. 😀😀

_________________
Josip Pupačić: I gledam more gdje se k meni penje
i slušam more dobrojutro veli
stari
stari
Porucnik fregate
Porucnik fregate

Hrvatska
Google Chrom
Posts : 995
Reputation : 428
Član od : 28.08.2013
Dob : 75
Sjedište : Kastav
Bez opomene

[Vrh] Go down

BATANA U IZRADI Empty Re: BATANA U IZRADI

Postaj by Nonić sub vel 13 2021, 15:45

@stari je napisao/la:Kao da gledam moju u izradi, ali bez ovih strojeva. 😀😀

Mogu ti reći da sa uživanjem radim ovu batanicu,kad sam dobio dobru dokumentaciju i imam pravog mentora.Ove tanke letvice lako se savijaju i prilagode,jednu kap gel-super ataka,držiš minutu i gotovo.
Što se tiče "mehanizacije" stvarno je dobra,dimenzije ovih letvica možeš "kontrolirati" na desetu.
Malo će se razlikovati od tvoje batanice,neću je bojati-piturati,neka se vidi da je izrađena od drva.To sam vidio kod Livia,sviđalo mi se,iako znam da su batane uglavnom bile bojane.
Ovi strojevi ne mora biti uvjet da će maketa biti dobra,znam maketara,a i tebe sam upoznao sa njime,koji je koristio samo nožić i rašpu za izradu desetke maketa i sve su kvalitetnije od mojih.

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 658
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

[Vrh] Go down

BATANA U IZRADI Empty Re: BATANA U IZRADI

Postaj by livio sub vel 13 2021, 21:44

Samo naprijed Nonić odlično to ide.
Kad si me već spomenuo da objasnim zašto ja baš ne preferiram puno piture na mojim maketama.
Sa piturom pokriješ sve nedostatke prilikom izrade .
Tu prije svega mislim na kit kojeg možeš koristiti koliko hoćeš.
Ako je čisto drvo onda malo toga možeš sakriti.
Ostaje samo goli rad.
Lp!
livio
livio
Desetnik
Desetnik

Hrvatska
Posts : 178
Reputation : 93
Član od : 19.02.2015
Dob : 63
Sjedište : Pula
Bez opomene

moto-klasika likes this post

[Vrh] Go down

BATANA U IZRADI Empty Re: BATANA U IZRADI

Postaj by Nonić pet vel 19 2021, 23:23

Nastavak radova na batanici.

BATANA U IZRADI BF_18

BATANA U IZRADI BF_19

BATANA U IZRADI BF_20

BATANA U IZRADI BF_21

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 658
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

Dida, stari, zore70, livio and moto-klasika like this post

[Vrh] Go down

BATANA U IZRADI Empty Re: BATANA U IZRADI

Postaj by stari sub vel 20 2021, 14:03

Bravo Noniću !!!

_________________
Josip Pupačić: I gledam more gdje se k meni penje
i slušam more dobrojutro veli
stari
stari
Porucnik fregate
Porucnik fregate

Hrvatska
Google Chrom
Posts : 995
Reputation : 428
Član od : 28.08.2013
Dob : 75
Sjedište : Kastav
Bez opomene

Dida and zore70 like this post

[Vrh] Go down

BATANA U IZRADI Empty Re: BATANA U IZRADI

Postaj by Nonić pon vel 22 2021, 00:32

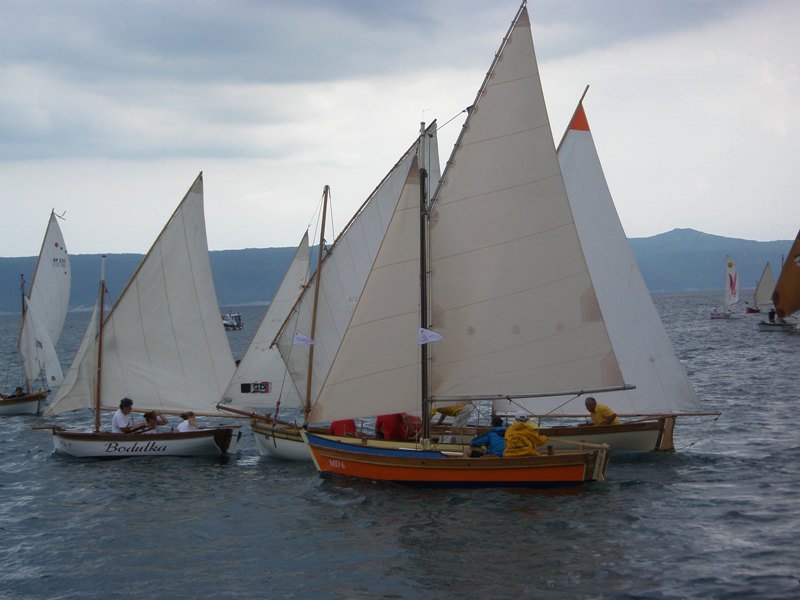

Evo jedne batane na regati tradicijskih barki u Mošćeničkoj Dragi.
Obratite pažnju na pasaru BODULKA,ispred batane.Maketa iste,u mjerilu 1:30,bila je nakratko u mom škveriću u Rapcu prošli tjedan ali je brzo odplovila natrag u Krk,tako da nisam uspio niti poslikati.Nadam se da će nam je naši boduli,Leut i Matija,predstavit istu sa puno detaljnih slika i informacija.Ta prelijepa i profesionalno napravljena maketica bi i te kako dobro legla na naš Forum.

BATANA U IZRADI BF-22

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 658
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

Dida and moto-klasika like this post

[Vrh] Go down

BATANA U IZRADI Empty Re: BATANA U IZRADI

Postaj by Nonić sri vel 24 2021, 20:41

Nešto se malo radi,evo nekoliko slika.

BF_23

BATANA U IZRADI BF_24

BATANA U IZRADI BF_25

BATANA U IZRADI BF_26

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 658
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

Dida, Zaleksi, livio and moto-klasika like this post

[Vrh] Go down

BATANA U IZRADI Empty Re: BATANA U IZRADI

Postaj by Nonić pet oľu 26 2021, 22:55

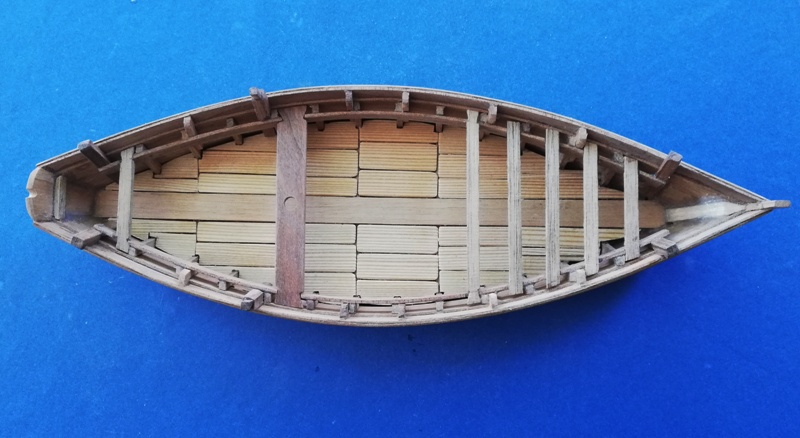

Znam da se podnice-pajoli postave na kraju,ali htio sam vidjeti kako će izgledati.....

BATANA U IZRADI BF-27

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 658
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

Dida, stari, Zaleksi, livio and moto-klasika like this post

[Vrh] Go down

BATANA U IZRADI Empty Re: BATANA U IZRADI

Postaj by Nonić uto tra 06 2021, 23:49

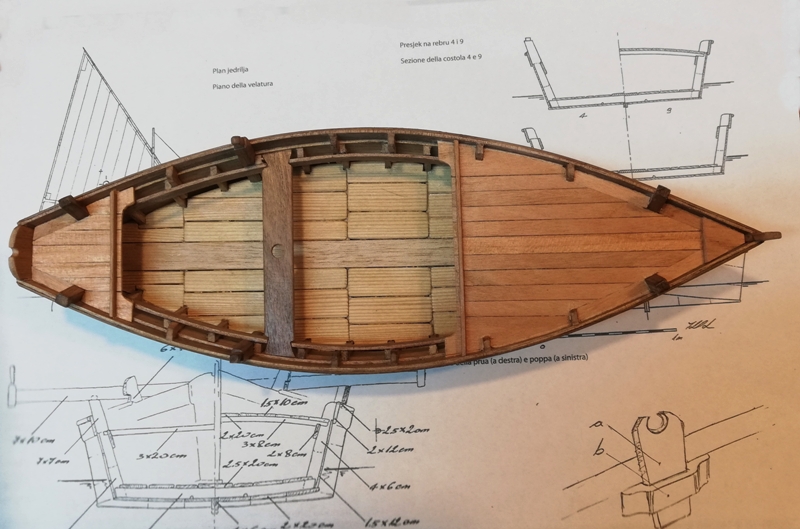

Od izrađenih letvica-trešnja, montirana pramčana i krmena paluba.


BATANA U IZRADI BF-28

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 658
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

Dida, stari, Zaleksi, livio and moto-klasika like this post

[Vrh] Go down

BATANA U IZRADI Empty Re: BATANA U IZRADI

Postaj by Dida pet tra 09 2021, 12:18

Doista lijepa batanica! Nećeš ju bojati, zar ne? Bilo bi šteta pokriti ovo lijepo drvo.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2005
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

[Vrh] Go down

BATANA U IZRADI Empty Re: BATANA U IZRADI

Postaj by Nonić pet tra 09 2021, 15:32

@Dida je napisao/la:Doista lijepa batanica! Nećeš ju bojati, zar ne? Bilo bi šteta pokriti ovo lijepo drvo.

Tako je,iako trebaš više vremena i moraš biti pažljiviji,neka bude stopostotna drvena. Very Happy

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 658
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

[Vrh] Go down

BATANA U IZRADI Empty Re: BATANA U IZRADI

Postaj by Sponsored content


Sponsored content


[Vrh] Go down

Stranica 1 / 2. 1, 2  Next

[Vrh]



Permissions in this forum:
Ne moľeą odgovarati na postove.
