ŠAMBEK U IZRADI

5 posters

Stranica 1 / 3. 1, 2, 3  Next

Go down

ŠAMBEK U IZRADI Empty ŠAMBEK U IZRADI

Postaj by Nonić ned vel 14 2021, 16:06

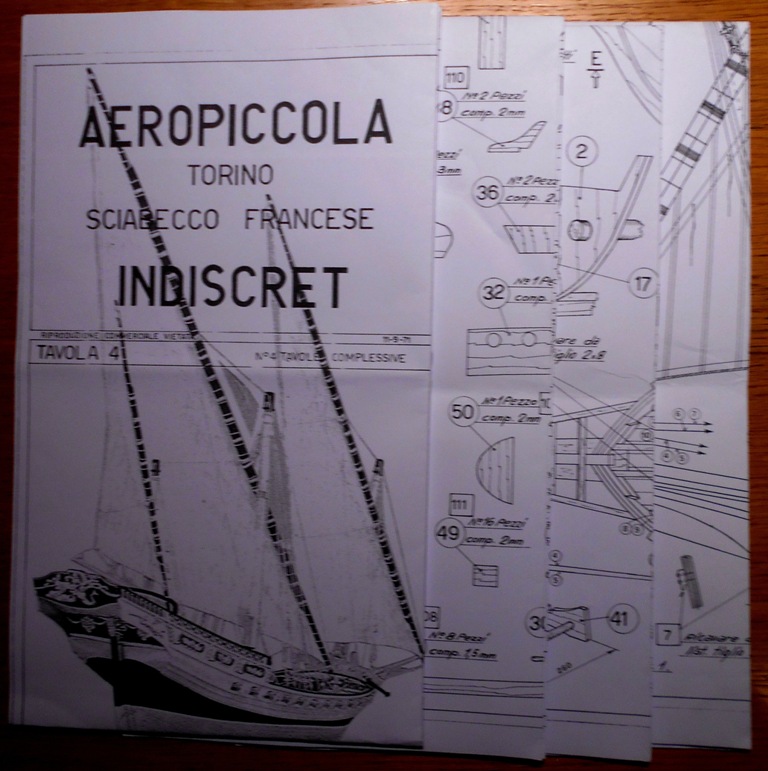

Kako je navedeno u temi ŠAMBEK-nacrti,naručeni nacrti stigli.
Cijena,četiri lista cca A0 format,iznosi 20 plus 19 Eura dostava.
Dimenzije makete iznosi 1010 x 180 x 730 mm.Mjerilo 1:50
Prema nacrtima vidljivo je da je osnovna konstrukcija trupa iz špera db.5 mm te letvice od lipe.Kontaktirao Maristelu,nemaju u stanju te treba čekati preko m jesec dana,pa ću istu kao i neke djelove nabaviti direktno od susjeda.Za lipu nema problema kupiti kod nas.
Tijek izrade ove makete pokušati ću prikazati na Forumu,ponekad ću trebati,kao i uvijek do sada,savjete pravih maketara-znalaca našeg Foruma.Ako ova tema ne bude adekvatna i ponešto zanimljiva za naše forumaše,nema problema,postoji koš za smeće,a ja ću je i dalje raditi za sebe.

ŠAMBEK U IZRADI F-1

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 694
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

Dida, moto-klasika and Berix like this post

[Vrh] Go down

ŠAMBEK U IZRADI Empty Re: ŠAMBEK U IZRADI

Postaj by Dida pon vel 15 2021, 18:49

Bit će to lijepa gradnja. Unaprijed se veselim.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2085
Reputation : 359
Član od : 20.07.2013
Dob : 81
Sjedište : Sisak
Bez opomene

[Vrh] Go down

ŠAMBEK U IZRADI Empty Re: ŠAMBEK U IZRADI

Postaj by Nonić pon vel 15 2021, 23:58

Dida je napisao/la:Bit će to lijepa gradnja. Unaprijed se veselim.

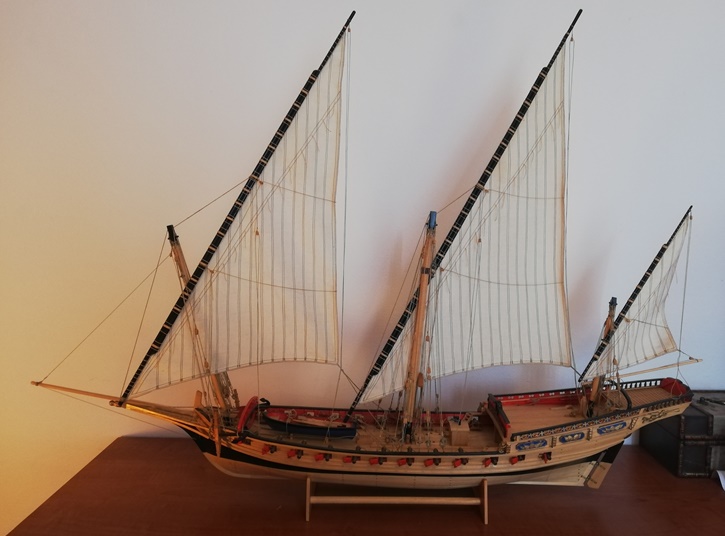

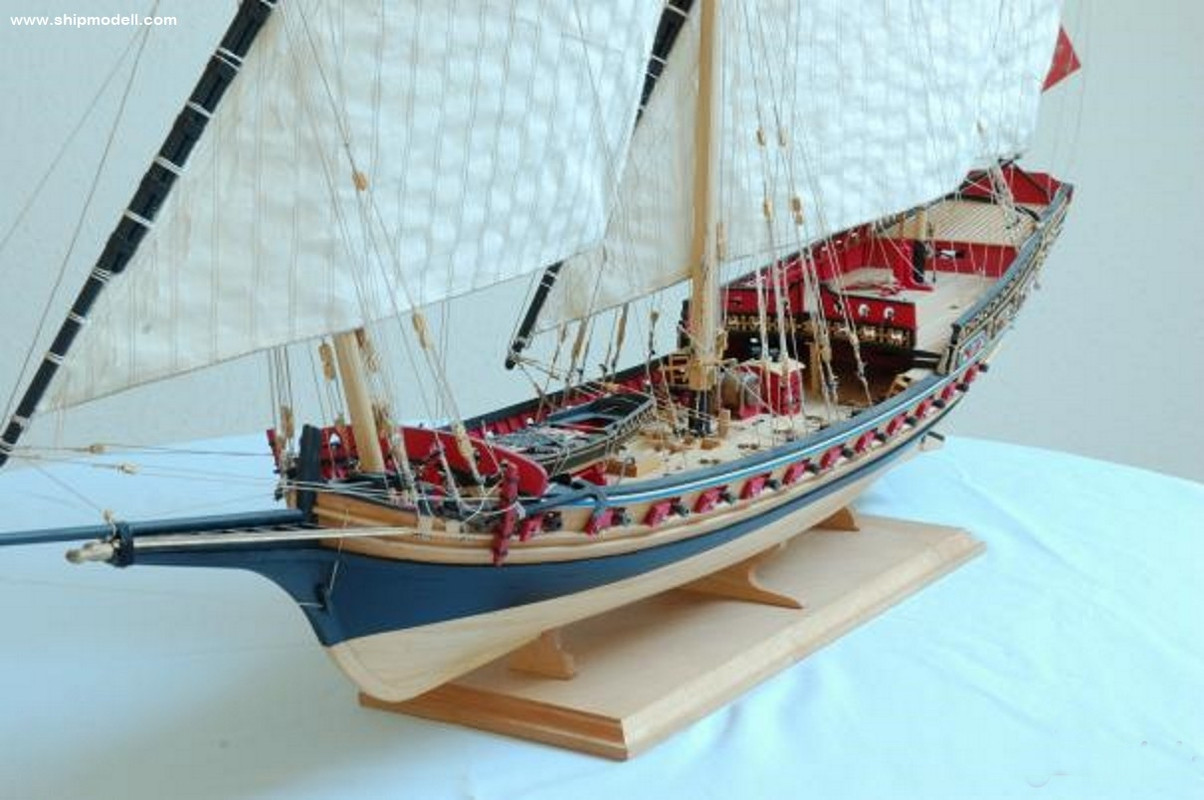

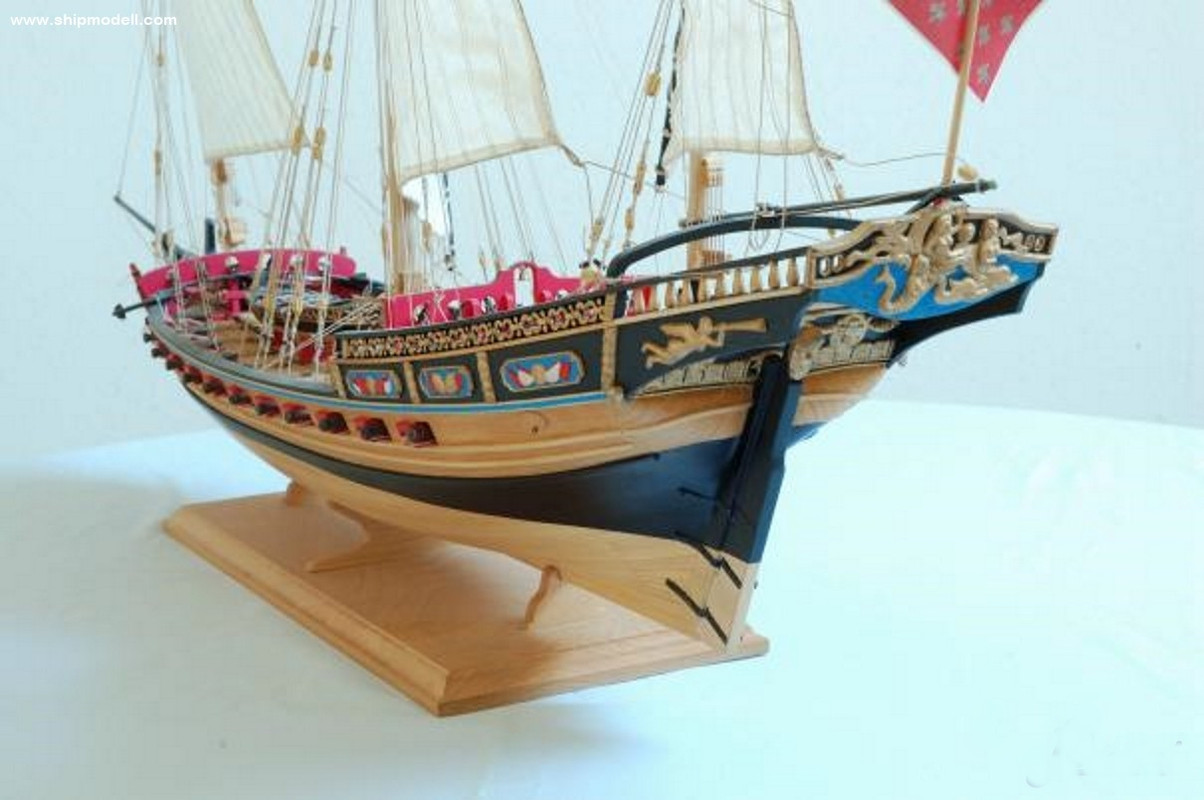

Evo i nekoliko slika makete,navodno šambek-indiscret,pronađenih na internetu.

ŠAMBEK U IZRADI F_10

ŠAMBEK U IZRADI F_4

ŠAMBEK U IZRADI F_8

ŠAMBEK U IZRADI F_11

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 694
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

Dida and moto-klasika like this post

[Vrh] Go down

ŠAMBEK U IZRADI Empty Re: ŠAMBEK U IZRADI

Postaj by Dida uto vel 16 2021, 11:38

Jesi li zadovoljan dokumentacijom?

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2085
Reputation : 359
Član od : 20.07.2013
Dob : 81
Sjedište : Sisak
Bez opomene

[Vrh] Go down

ŠAMBEK U IZRADI Empty Re: ŠAMBEK U IZRADI

Postaj by Nonić uto vel 16 2021, 21:42

Dida je napisao/la:Jesi li zadovoljan dokumentacijom?

Manje-više to je ono što sam očekivao. Već sam radio nekoliko maketa po njihovoj dokumentaciji. To su inače stari nacrti koje je Aeropiccola isporučivala uz svoje kitove maketa. Moja ocjena dokumentacije bila bi +3 Mislim da je firma Aeropiccola nestala ali kako vidiš njihove nacrte još uvijek možeš nabaviti na trzištu.

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 694
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

Dida and stari like this post

[Vrh] Go down

ŠAMBEK U IZRADI Empty Re: ŠAMBEK U IZRADI

Postaj by Nonić sri oľu 03 2021, 21:36

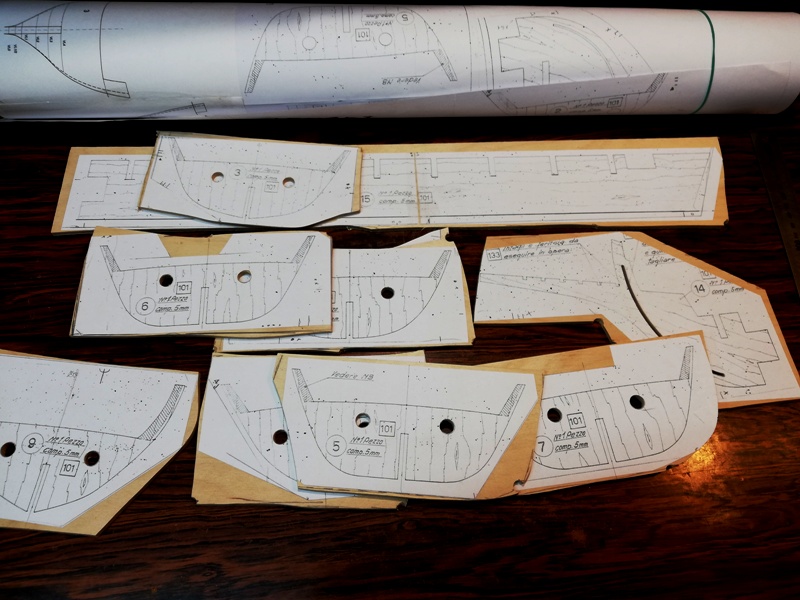

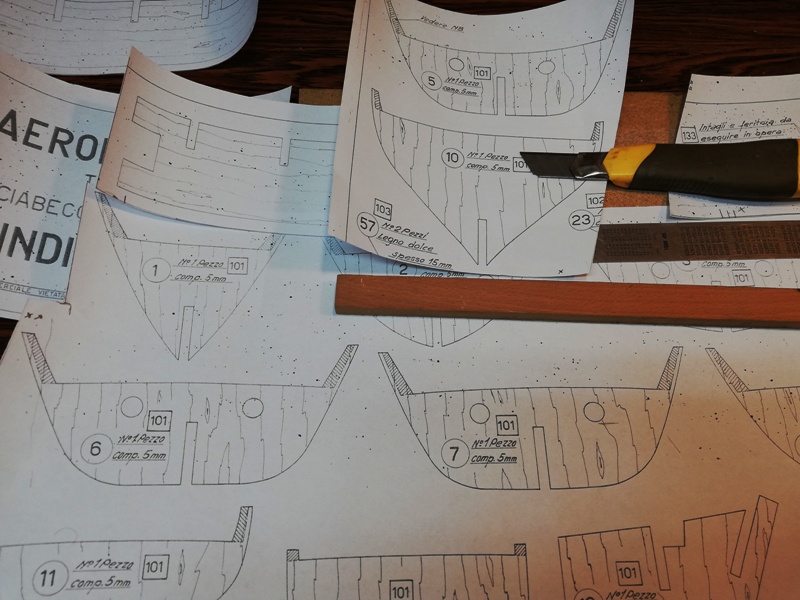

Počela je izrada Šambeka.Izrezao dijelove nacrta radi skeniranja,te nakon toga isprintao na etiket papiru i zalijepio na šper ploču.Slijedilo je izrezivanje rebara i središnjice.

ŠAMBEK U IZRADI F_2

ŠAMBEK U IZRADI F_3

ŠAMBEK U IZRADI F_4

ŠAMBEK U IZRADI F_5

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 694
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

Dida and moto-klasika like this post

[Vrh] Go down

ŠAMBEK U IZRADI Empty Re: ŠAMBEK U IZRADI

Postaj by stari čet oľu 04 2021, 07:10

Vidim da si izbušio rupe za ukručivanje prije izrezivanja rebara, a tu treba biti jaki precizan da se rupe preklapaju. Ja to radim poslije izrezivanja rebara. Na komad istog materijala kao kobilica nataknem rebro do rebra, stegnem i tek onda bušim rupe kroz sva rebra odjednom. Noniću, nije da "učim tatu kako se djeca rade" ali, volim podijeliti iskustvo.

_________________
Josip Pupačić: I gledam more gdje se k meni penje
i slušam more dobrojutro veli
stari
stari
Porucnik fregate
Porucnik fregate

Hrvatska
Google Chrom
Posts : 1019
Reputation : 429
Član od : 28.08.2013
Dob : 76
Sjedište : Kastav
Bez opomene

Dida and moto-klasika like this post

[Vrh] Go down

ŠAMBEK U IZRADI Empty Re: ŠAMBEK U IZRADI

Postaj by livio čet oľu 04 2021, 20:11

Meni rupa za ukručivanje nešto drugo znači stari....
livio
livio
Desetnik
Desetnik

Hrvatska
Posts : 193
Reputation : 93
Član od : 19.02.2015
Dob : 64
Sjedište : Pula
Bez opomene

[Vrh] Go down

ŠAMBEK U IZRADI Empty Re: ŠAMBEK U IZRADI

Postaj by stari čet oľu 04 2021, 20:19

Zar i ti............ 😀

_________________
Josip Pupačić: I gledam more gdje se k meni penje
i slušam more dobrojutro veli
stari
stari
Porucnik fregate
Porucnik fregate

Hrvatska
Google Chrom
Posts : 1019
Reputation : 429
Član od : 28.08.2013
Dob : 76
Sjedište : Kastav
Bez opomene

[Vrh] Go down

ŠAMBEK U IZRADI Empty Re: ŠAMBEK U IZRADI

Postaj by Nonić čet oľu 04 2021, 20:51

Sve primjedbe uzimam u obzir,trudim se i dalje....

ŠAMBEK U IZRADI F-6

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 694
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

Dida and moto-klasika like this post

[Vrh] Go down

ŠAMBEK U IZRADI Empty Re: ŠAMBEK U IZRADI

Postaj by stari čet oľu 04 2021, 22:04

E, tako ja radim, a vidim da si bio precizan-kao i uvijek.

_________________
Josip Pupačić: I gledam more gdje se k meni penje
i slušam more dobrojutro veli
stari
stari
Porucnik fregate
Porucnik fregate

Hrvatska
Google Chrom
Posts : 1019
Reputation : 429
Član od : 28.08.2013
Dob : 76
Sjedište : Kastav
Bez opomene

livio likes this post

[Vrh] Go down

ŠAMBEK U IZRADI Empty Re: ŠAMBEK U IZRADI

Postaj by Nonić ned oľu 14 2021, 16:23

Postavljanje "kobilice" na "navoz"


ŠAMBEK U IZRADI F_7

ŠAMBEK U IZRADI F_8

ŠAMBEK U IZRADI F_9

ŠAMBEK U IZRADI F_10

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 694
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

Dida, livio and moto-klasika like this post

[Vrh] Go down

ŠAMBEK U IZRADI Empty Re: ŠAMBEK U IZRADI

Postaj by Nonić čet tra 01 2021, 16:21

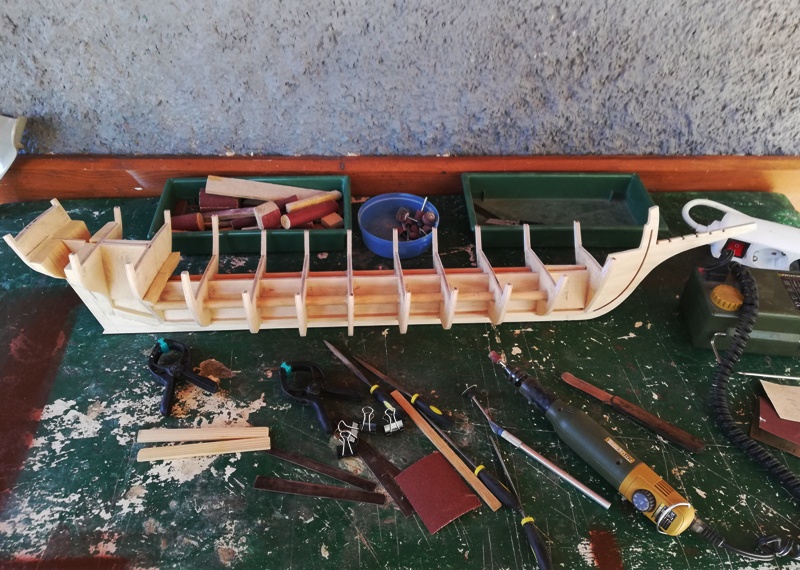

Radovi pomalo napreduju.Slijedi postavljanje ispuna kod pramčane statve te pripremi rebara prije početka postavljanja vanjske oplate.

ŠAMBEK U IZRADI F_11

ŠAMBEK U IZRADI F_12

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 694
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

Dida, stari and moto-klasika like this post

[Vrh] Go down

ŠAMBEK U IZRADI Empty Re: ŠAMBEK U IZRADI

Postaj by Dida čet tra 01 2021, 17:18

Langsam, aber sicher! Detalji su lijepo izrezani. Jesi li rezao rukom lučnom pilom?

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2085
Reputation : 359
Član od : 20.07.2013
Dob : 81
Sjedište : Sisak
Bez opomene

[Vrh] Go down

ŠAMBEK U IZRADI Empty Re: ŠAMBEK U IZRADI

Postaj by Nonić pon tra 05 2021, 15:36

Dida je napisao/la:Langsam, aber sicher! Detalji su lijepo izrezani. Jesi li rezao rukom lučnom pilom?


Pilim sa"ručnom"proxxon nihajućom pilom a uštimavam sa kineskim i "domaćim" rašpama.
A ono sa lučnom pilom me podsjeća kao da ja tebe pitam da li si one brodske linije onog tvog skladnog Štilca napravio pomoću širnica,vodenih linija,uždužnica,upotrebljavajući letvice,utege i brodske krivuljare ŠAMBEK U IZRADI 1f600  ŠAMBEK U IZRADI 1f600

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 694
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

Dida likes this post

[Vrh] Go down

ŠAMBEK U IZRADI Empty Re: ŠAMBEK U IZRADI

Postaj by Nonić uto kol 03 2021, 16:49

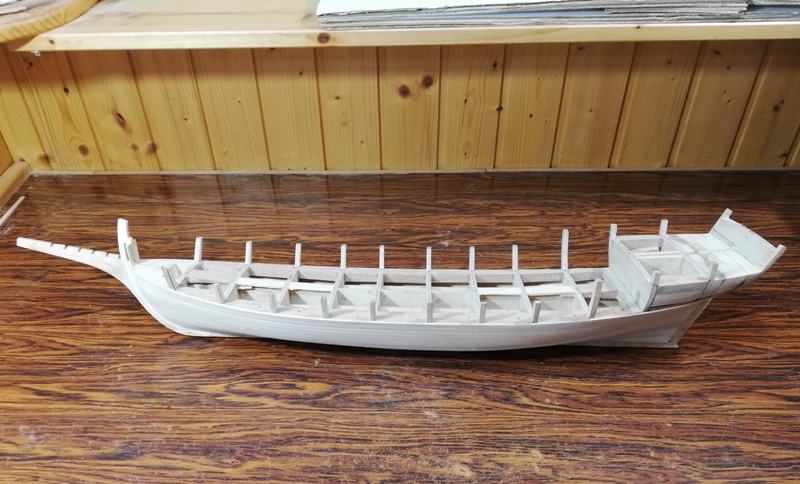

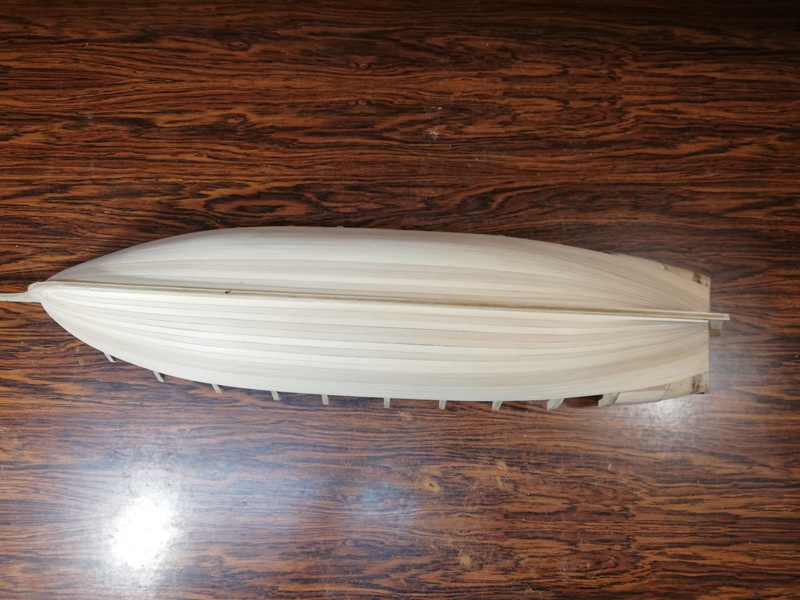

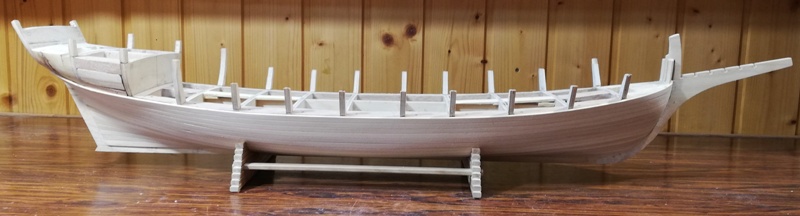

Postavljena oplata trupa ispod palube.Izrađene od lipe,dimenzije 6x2 mm.Letvice su močene cca 5 min,postavljene na trup te nakon sušenja skinute te obrađene.Nakon obrade zaljepljene sa patex expres ljepilom za drvo.Tijekom izrade i montaže trenica izrađeni su topovi,podnice,postolje te pripadajući čamac koji ide uz brod.Karakteristike i oblik čamca odabrao prema preporuci našeg forumaša Livia a nacrte za izradu "naručio" kod našeg forumaša Starog.Zahvaljujem im.Model čamca izrađen od drva,te izvučen kalup od stakloplastike,a nakon toga napravljen odljevak-koji će biti potpuno "obučen" u drvo-radovi u tijeku.

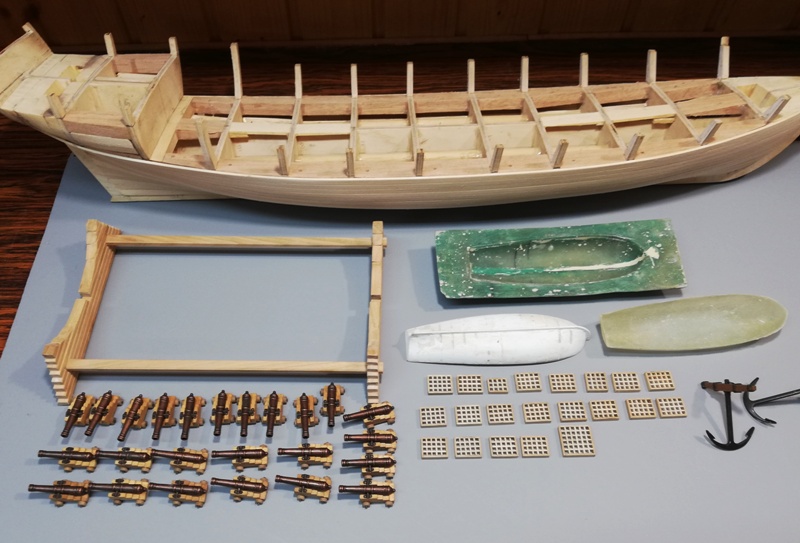

Svi dijelovi od domaćeg materijala i izrađeni u škveriću,osim cijevi topova koji su kupljeni od Amati-Maristela

ŠAMBEK U IZRADI F_17

ŠAMBEK U IZRADI F_18

ŠAMBEK U IZRADI F_19

ŠAMBEK U IZRADI F_20

ŠAMBEK U IZRADI F_21

ŠAMBEK U IZRADI F_22

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 694
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

Dida, stari, livio and moto-klasika like this post

[Vrh] Go down

ŠAMBEK U IZRADI Empty Re: ŠAMBEK U IZRADI

Postaj by Nonić pon kol 30 2021, 20:48

ŠAMBEK U IZRADI F_23

ŠAMBEK U IZRADI F_24

ŠAMBEK U IZRADI F_25

ŠAMBEK U IZRADI F_26

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 694
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

Dida and moto-klasika like this post

[Vrh] Go down

ŠAMBEK U IZRADI Empty Re: ŠAMBEK U IZRADI

Postaj by Dida pon kol 30 2021, 22:02

Oplatu si baš lijepo složio!

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2085
Reputation : 359
Član od : 20.07.2013
Dob : 81
Sjedište : Sisak
Bez opomene

[Vrh] Go down

ŠAMBEK U IZRADI Empty Re: ŠAMBEK U IZRADI

Postaj by Nonić pon ruj 06 2021, 17:16

Dida je napisao/la:Oplatu si baš lijepo složio!
da sam sebe

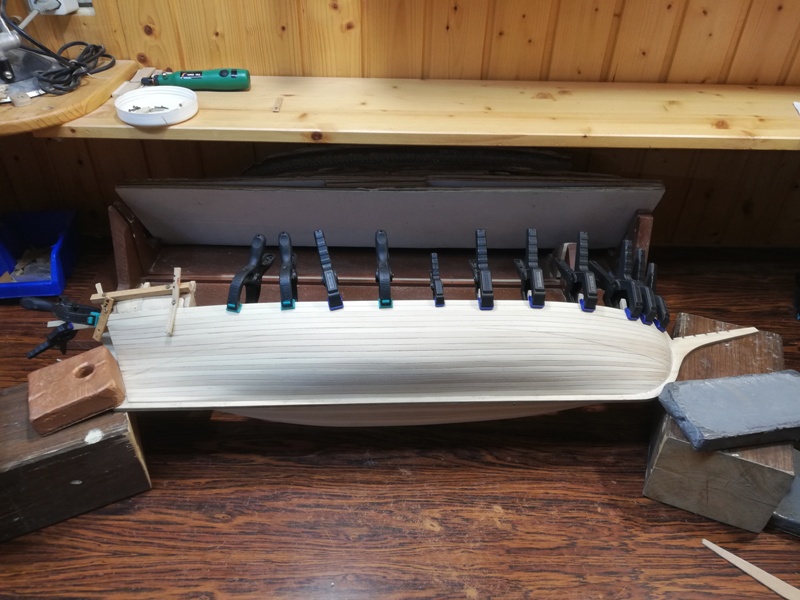

Hvala na podršci.Nastavljam sa polaganjem oplate.S obzirom na"aktivnost" na forumu za očekivati je.....

ŠAMBEK U IZRADI F-27

ŠAMBEK U IZRADI F_28

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 694
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

Dida, livio and moto-klasika like this post

[Vrh] Go down

ŠAMBEK U IZRADI Empty Re: ŠAMBEK U IZRADI

Postaj by Nonić ned sij 02 2022, 01:08

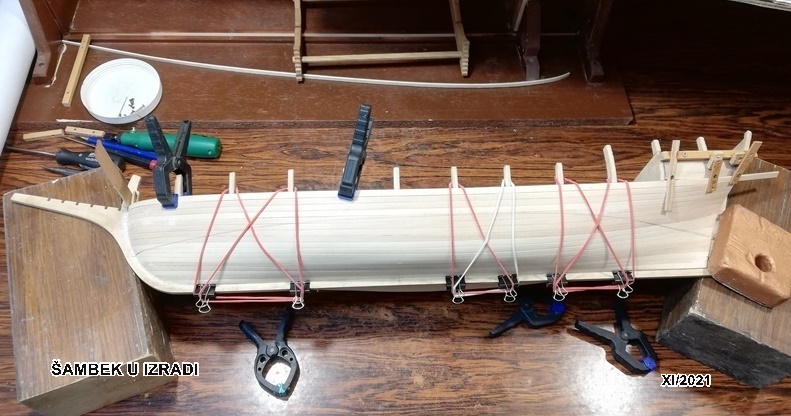

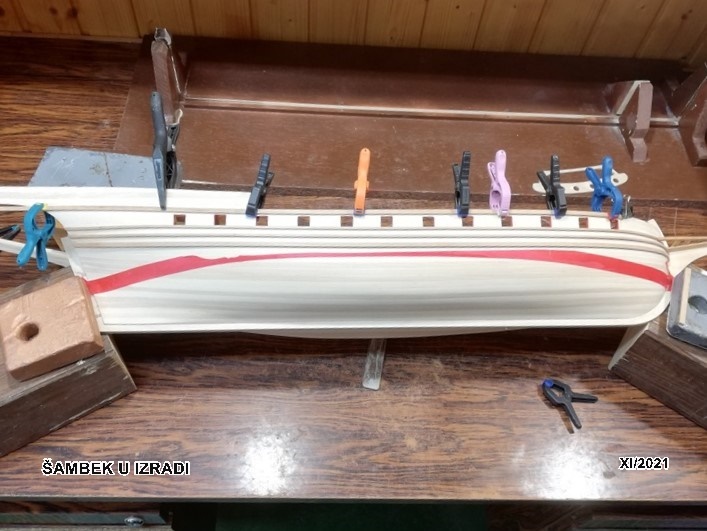

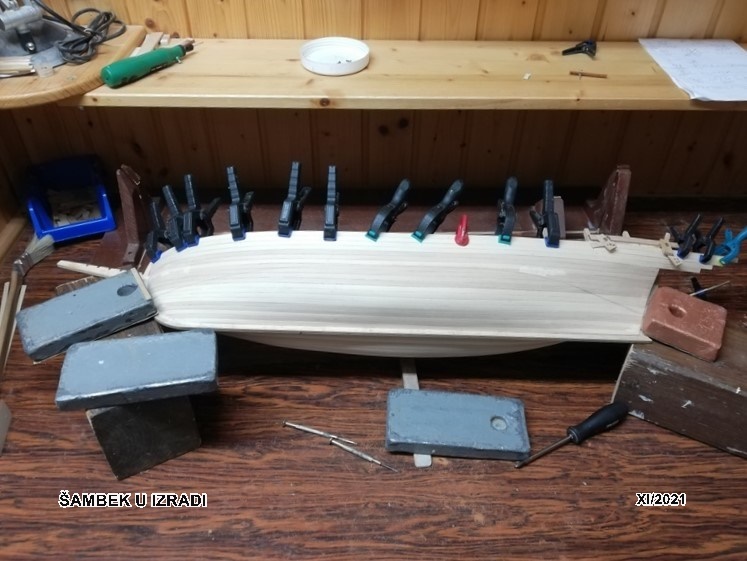

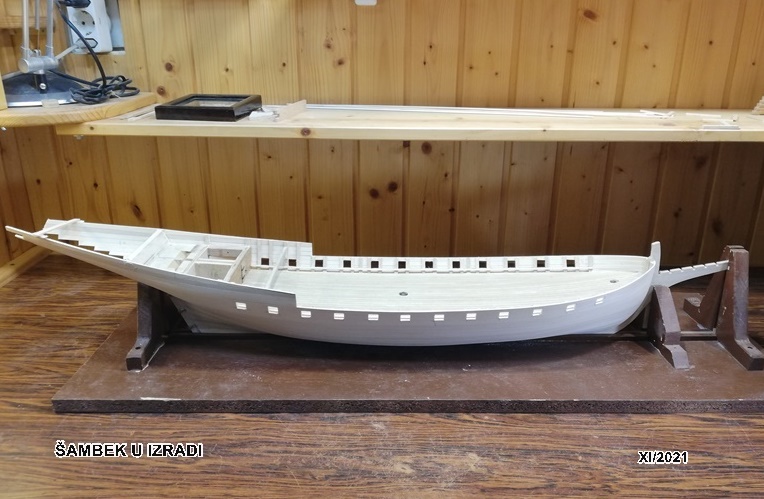

Radovi na Šambeku se nastavljaju,evo nekoliko,iako ne baš kvalitetnih slika,informacije radi.


ŠAMBEK U IZRADI B29

ŠAMBEK U IZRADI B30

ŠAMBEK U IZRADI B31

ŠAMBEK U IZRADI B32

ŠAMBEK U IZRADI B33


ŠAMBEK U IZRADI B34

ŠAMBEK U IZRADI B35

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 694
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

Dida and moto-klasika like this post

[Vrh] Go down

ŠAMBEK U IZRADI Empty Re: ŠAMBEK U IZRADI

Postaj by Dida ned sij 02 2022, 11:21

Već sada se vidi da će to biti krasna maketa.
Je li shema bojanja proizvoljna ili je negdje definirana?

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2085
Reputation : 359
Član od : 20.07.2013
Dob : 81
Sjedište : Sisak
Bez opomene

[Vrh] Go down

ŠAMBEK U IZRADI Empty Re: ŠAMBEK U IZRADI

Postaj by Nonić ned sij 02 2022, 23:11

Dida je napisao/la:Već sada se vidi da će to biti krasna maketa.
Je li shema bojanja proizvoljna ili je negdje definirana?

Za bojenje makete uglavnom se oslanjam na upute iz nacrta, a koje su slične prema slikama koje sam našao na internetu (te slike su prikazane na početku ove teme)
Puno mi pomaže izrađeni Šambek (rađen iz kita Aeropicole)koji mi je posudio susjed, te mi do dalnjega stoji na raspolaganju.U privitku evo slike tog šambeka.

ŠAMBEK U IZRADI F-36

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 694
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

Dida, Mika and moto-klasika like this post

[Vrh] Go down

ŠAMBEK U IZRADI Empty Re: ŠAMBEK U IZRADI

Postaj by Nonić uto sij 04 2022, 21:44

Krmena platforma-rešetka
S obzirom na dimenzije ne vidim mogućnost kupnje,a moja dosadašnja tehnologija izrade rešetka ne bi dala zadovoljavajuće rezultate.
Na raspolaganju imam ove nacrte i u živo pogled na susjedov šambek što je vidljivo u privitku.
Negdje u " bespućima",koliko se mogu sjetiti,našeg foruma postoje neke slike-upute za izradu rešetaka koje je priložio naš forumaš Livio.
Zamolio bi našeg admina,ako je u mogućnosti,da pronađe te slike.možda bi pomogle da se krene u "avanturu" izrade rešetaka.

ŠAMBEK U IZRADI F_37

ŠAMBEK U IZRADI F38


ŠAMBEK U IZRADI F_39

[mod]Evo što Livio kaže u jednoj ranijoj temi:[/mod]
ŠAMBEK U IZRADI 6dx37q

ŠAMBEK U IZRADI 2njvj13

ŠAMBEK U IZRADI 2rz2arr

ŠAMBEK U IZRADI 18fy2w

ŠAMBEK U IZRADI Hx6nac

ŠAMBEK U IZRADI Euiscx

ŠAMBEK U IZRADI 2m2vwvm

ŠAMBEK U IZRADI W829o9

ŠAMBEK U IZRADI 96drhe

ŠAMBEK U IZRADI 2lke6xc



Nonić bog!
Nadam se da slike govore same.
Posuđene su sa jednog fra.foruma.
Lp!

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 694
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

[Vrh] Go down

ŠAMBEK U IZRADI Empty Re: ŠAMBEK U IZRADI

Postaj by moto-klasika uto sij 04 2022, 22:51

Poštovani gopodine Nonić!
Uvek se divim Všem radu, pa sam malo mozgao, kao dokoni penzioner i diletant za maketarstvo...
Ovo može biti jedna varijanta, ako imate manju glodalicu ili dobru stonu bušilcu (na stubu), nisam probao, možda sam negde i video:

1) uzmete drvo odgovarajuće debljine (drvena ploha ili šper), pa na njoj pažljivo napravite veliki broj kanala šetvrtastog profila, do polovine debljine plohe...
2) kanali: paralelno jedan pored drugog, isti razmak između kanala kao i njihova širina....
3) onda, finom vibracionom ili trakastom testericom (stonom), izrežete gredice širine iste kao kanali i polja između, vodeći računa o debljini reza (gubitak materijala)...
4) zatim, takve gredice položite na leđa jednu pored druge (kanali na gornjoj površini), s razmakom kao širina kanala i debljina gredica...
5) konačno, pažljivo preko toga slažete druge gradice pod uglom od 90° s kanalom na donjoj strani... verovatno ih zalepite sporovezjućim lepilom da se cela konstrukcija može doterivati (štelovati)...

Mislim da bi Vašim veštim rukama i dobrim alatom to išlo bolje i brže nego što sam ja napisao?
Finale je ukrajanje dimenzija i oblika gotove  rešetke prema okviru zadnje palube, kada se lepak sasvim osuši (pod pritiskom starih knjiga?)...

Poštovanje i srećno u 2022-oj godini!

Zoran Pualić,  ŠAMBEK U IZRADI 1f42d
Bern - CH

_________________
"I cvrči, cvrči cvrčak na čvoru crne smrče"
~Vladimir Nazor
moto-klasika
moto-klasika
Skupnik
Skupnik

Srbija
Google Chrom
Posts : 108
Reputation : 60
Član od : 14.09.2019
Dob : 71
Sjedište : Bern, Swiss
Bez opomene

[Vrh] Go down

ŠAMBEK U IZRADI Empty Re: ŠAMBEK U IZRADI

Postaj by Nonić sri sij 05 2022, 21:53

moto-klasika je napisao/la:Poštovani gopodine Nonić!
Uvek se divim Všem radu, pa sam malo mozgao, kao dokoni penzioner i diletant za maketarstvo...
Ovo može biti jedna varijanta, ako imate manju glodalicu ili dobru stonu bušilcu (na stubu), nisam probao, možda sam negde i video:

1) uzmete drvo odgovarajuće debljine (drvena ploha ili šper), pa na njoj pažljivo napravite veliki broj kanala šetvrtastog profila, do polovine debljine plohe...
2) kanali: paralelno jedan pored drugog, isti razmak između kanala kao i njihova širina....
3) onda, finom vibracionom ili trakastom testericom (stonom), izrežete gredice širine iste kao kanali i polja između, vodeći računa o debljini reza (gubitak materijala)...
4) zatim, takve gredice položite na leđa jednu pored druge (kanali na gornjoj površini), s razmakom kao širina kanala i debljina gredica...
5) konačno, pažljivo preko toga slažete druge gradice pod uglom od 90° s kanalom na donjoj strani... verovatno ih zalepite sporovezjućim lepilom da se cela konstrukcija može doterivati (štelovati)...

Mislim da bi Vašim veštim rukama i dobrim alatom to išlo bolje i brže nego što sam ja napisao?
Finale je ukrajanje dimenzija i oblika gotove  rešetke prema okviru zadnje palube, kada se lepak sasvim osuši (pod pritiskom starih knjiga?)...

Poštovanje i srećno u 2022-oj godini!

Zoran Pualić,  ŠAMBEK U IZRADI 1f42d
Bern - CH

Zahvaljujem Zorane na ovoj varijanti.Mislim da sam shvatio postupak i uzeti ću u razmatranje kod dalnjih eksperimentiranja.

Poštovanje,puno zdravlja i sve najbolje,a može i koja maketica u 2022.godini.

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 694
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

[Vrh] Go down

ŠAMBEK U IZRADI Empty Re: ŠAMBEK U IZRADI

Postaj by Sponsored content


Sponsored content


[Vrh] Go down

Stranica 1 / 3. 1, 2, 3  Next

[Vrh]

- Similar topics


Permissions in this forum:
Ne moľeą odgovarati na postove.
