Štilac 1:50 (ver. 1.0.0) - Page 3 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Nonić pon 5 tra - 15:47

Koju varijantu štilca ćeš izraditi;klasični sa jedrom ili motornjaka ala salbunjer.Po izgledu mi se čini da je ona druga varijanta u igri.

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 694
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 3 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Dida pon 5 tra - 16:31

Je. U igri je druga varijanta.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2085
Reputation : 359
Član od : 20.07.2013
Dob : 81
Sjedište : Sisak
Bez opomene

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 3 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Dida uto 13 tra - 15:11

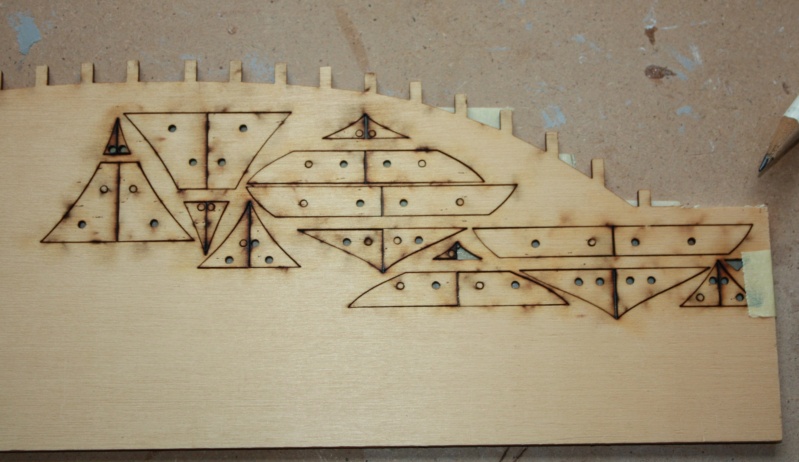

Na već složeni kostur štilca odlučio sam dodati još par profila na krmi i pramcu da bih točnije definirao oblik trupa. Pogledate li bolje, primijetit ćete da su (tko zna gdje) izgubljena tri mala profila. Laserska zraka ne reže vertikalno na površinu šperploče, već malo skrene. To se naročito primjeti na malim detaljima. Rupe u profilima su tu radi točnijeg pozicioniranja dva susjedna profila. Promjer rupe je 2 mm; toliki promjer obično imaju čačkalice.

Štilac 1:50 (ver. 1.0.0) - Page 3 Img_9120

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2085
Reputation : 359
Član od : 20.07.2013
Dob : 81
Sjedište : Sisak
Bez opomene

Nonić and moto-klasika like this post

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 3 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Dida uto 13 tra - 15:22

Susjed mi je napomenio da bi dobro došle oznake na rebrima. Ima pravo: dobro bi došle! Mali detalji su dosta spaljeni pa se postavlja pitanje treba li ih uopće rezati laserom. Čačkalice koje imam u svežnju imaju nešto manji promjer od 2 mm, pa ne mogu najtočnije pozicionirati izrezana rebra. Na svu sreću (zamisli!) imam čavle promjera 2,2 mm.

Štilac 1:50 (ver. 1.0.0) - Page 3 Img_9121

Štilac 1:50 (ver. 1.0.0) - Page 3 Img_9122

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2085
Reputation : 359
Član od : 20.07.2013
Dob : 81
Sjedište : Sisak
Bez opomene

Nonić and moto-klasika like this post

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 3 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Dida uto 13 tra - 16:05

Bilo bi dobro da imam rupe za pozicioniranje i na redovnim rebrima. Kasno sam se odlučio za umetanje dodatnih rebara.

Lijepljenje dodatnih rebara. Čavli su odlično "sjeli":

Štilac 1:50 (ver. 1.0.0) - Page 3 Img_9124

Štilac 1:50 (ver. 1.0.0) - Page 3 Img_9123

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2085
Reputation : 359
Član od : 20.07.2013
Dob : 81
Sjedište : Sisak
Bez opomene

Nonić and moto-klasika like this post

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 3 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Dida uto 13 tra - 18:10

Slijepljeni segmenti:

Štilac 1:50 (ver. 1.0.0) - Page 3 Img_9125

Štilac 1:50 (ver. 1.0.0) - Page 3 Img_9126

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2085
Reputation : 359
Član od : 20.07.2013
Dob : 81
Sjedište : Sisak
Bez opomene

Nonić and moto-klasika like this post

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 3 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Dida uto 13 tra - 18:14

Segmenti stavljeni na svoje mjesto. Od štipaljki se i ne vidi bog-zna-što.

Štilac 1:50 (ver. 1.0.0) - Page 3 Img_9128

Štilac 1:50 (ver. 1.0.0) - Page 3 Img_9127

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2085
Reputation : 359
Član od : 20.07.2013
Dob : 81
Sjedište : Sisak
Bez opomene

Nonić, stari and moto-klasika like this post

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 3 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Dida pet 16 tra - 15:04

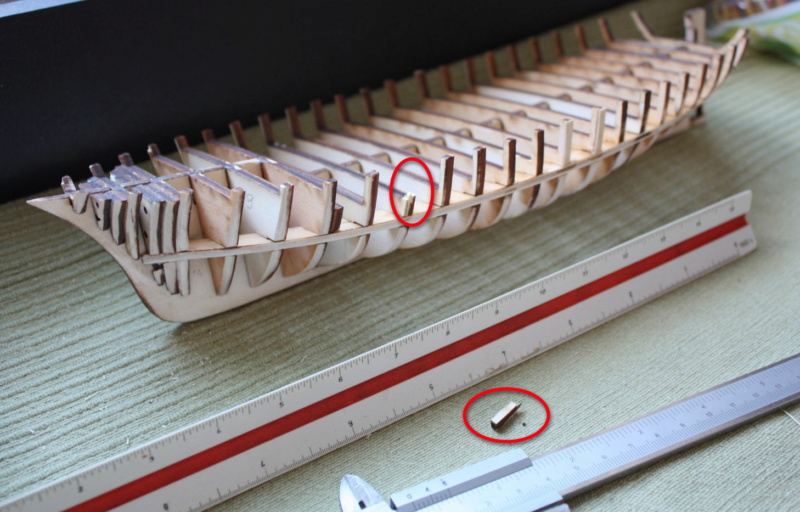

Izdanke rebara koji služe kao ukrepe linice slomio sam već 4 puta (svaki put drugi). To mi se dogodilo dok sam bio zauzet turpijanjem rebara. Zbog tih lomova držim da je potrebno mijenjati redoslijed postavljanja stupića linice; nakon što je dovršeno turpijanje rebara.
Šperploča s kojom radim je meka i lomljiva.

Štilac 1:50 (ver. 1.0.0) - Page 3 Ekran_55

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2085
Reputation : 359
Član od : 20.07.2013
Dob : 81
Sjedište : Sisak
Bez opomene

Nonić likes this post

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 3 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Nonić pet 16 tra - 22:45

Da,od ove topole rado se slome ali se lako obrađuju za razliku od breze koja je ćvršća ali se jako teško obrađuje.Vrijedi ona stara poslovica:ne mozeš.......

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 694
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 3 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Dida sub 17 tra - 11:02

Šperploča topole se dobro reže laserom. Jedan susjed je kupio neku tvrdu šperploču, pa se nije dala rezati.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2085
Reputation : 359
Član od : 20.07.2013
Dob : 81
Sjedište : Sisak
Bez opomene

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 3 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by livio sub 17 tra - 12:01

Dida da bi spriječio lomljenje rebara možeš iskoristiti izrezani unutarnji dio špera uz malu prilagodbu/dodatak furnira/da nema lufta.
Sve to stisnuti sa 2 g stege i problem riješen-možeš turpijati ili rašpati koliko želiš.

livio
livio
Desetnik
Desetnik

Hrvatska
Posts : 193
Reputation : 93
Član od : 19.02.2015
Dob : 64
Sjedište : Pula
Bez opomene

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 3 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Nonić sub 17 tra - 16:43

livio je napisao/la:Dida da bi spriječio lomljenje rebara možeš iskoristiti izrezani unutarnji dio špera uz malu prilagodbu/dodatak furnira/da nema lufta.
Sve to stisnuti sa 2 g stege i problem riješen-možeš turpijati ili rašpati koliko želiš.


Dobro rješenje,možda manje efikasno kako je navedeno,je na tanko premazivanje sa stolarskim ljepilom te kada se osuši onda rezati,rašpati, brušiti ili bušiti.To veoma često,i uspješno,koristim kod obrade tanjih letvica i izradka.

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 694
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 3 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Dida pon 19 tra - 13:25

Popunjavanje prostora između rebara duroporom. Usput je riješen i problem rebrenih nastavaka koji su stršali. Posao popunjavanja prostora između rebara još nije gotov.

Štilac 1:50 (ver. 1.0.0) - Page 3 Img_9153

Štilac 1:50 (ver. 1.0.0) - Page 3 Img_9155

Štilac 1:50 (ver. 1.0.0) - Page 3 Img_9154

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2085
Reputation : 359
Član od : 20.07.2013
Dob : 81
Sjedište : Sisak
Bez opomene

moto-klasika likes this post

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 3 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Dida pon 19 tra - 13:28

Kada popunim i ostale međuprostore dotjerat ću oblik trupa brusnim papirom.

Štilac 1:50 (ver. 1.0.0) - Page 3 Img_9156

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2085
Reputation : 359
Član od : 20.07.2013
Dob : 81
Sjedište : Sisak
Bez opomene

moto-klasika likes this post

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 3 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Dida pon 19 tra - 17:25

Popunjeni svi rebreni međuprostori.

Štilac 1:50 (ver. 1.0.0) - Page 3 Img_9157

Štilac 1:50 (ver. 1.0.0) - Page 3 Img_9159

Štilac 1:50 (ver. 1.0.0) - Page 3 Img_9158

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2085
Reputation : 359
Član od : 20.07.2013
Dob : 81
Sjedište : Sisak
Bez opomene

moto-klasika likes this post

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 3 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Dida pon 19 tra - 17:30

Štilac 1:50 (ver. 1.0.0) - Page 3 Img_9210

Štilac 1:50 (ver. 1.0.0) - Page 3 Img_9211

Štilac 1:50 (ver. 1.0.0) - Page 3 Img_9160

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2085
Reputation : 359
Član od : 20.07.2013
Dob : 81
Sjedište : Sisak
Bez opomene

moto-klasika likes this post

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 3 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Dida sri 21 tra - 13:06

Još par slika:

Štilac 1:50 (ver. 1.0.0) - Page 3 Img_9214

Štilac 1:50 (ver. 1.0.0) - Page 3 Img_9213

Štilac 1:50 (ver. 1.0.0) - Page 3 Img_9212

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2085
Reputation : 359
Član od : 20.07.2013
Dob : 81
Sjedište : Sisak
Bez opomene

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 3 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Dida sri 21 tra - 13:10

Imam još malo posla s oblikovanjem desne strane krme.

Štilac 1:50 (ver. 1.0.0) - Page 3 Img_9216

Štilac 1:50 (ver. 1.0.0) - Page 3 Img_9217

Štilac 1:50 (ver. 1.0.0) - Page 3 Img_9215

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2085
Reputation : 359
Član od : 20.07.2013
Dob : 81
Sjedište : Sisak
Bez opomene

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 3 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by stari sri 21 tra - 14:08

Dida, zašto si popunjavao između rebara? Meni djeluje da su rebra dosta gusta i letvice bi slijedile liniju trupa bez problema.

_________________
Josip Pupačić: I gledam more gdje se k meni penje
i slušam more dobrojutro veli
stari
stari
Porucnik fregate
Porucnik fregate

Hrvatska
Google Chrom
Posts : 1019
Reputation : 429
Član od : 28.08.2013
Dob : 76
Sjedište : Kastav
Bez opomene

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 3 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Dida sri 21 tra - 19:09

stari je napisao/la:Dida, zašto si popunjavao između rebara? Meni djeluje da su rebra dosta gusta i letvice bi slijedile liniju trupa bez problema.
Platice mislim raditi od furnira, pa sam mislio da je bolje ako je podloga čvrsta i dobro definirana.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2085
Reputation : 359
Član od : 20.07.2013
Dob : 81
Sjedište : Sisak
Bez opomene

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 3 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by stari sri 21 tra - 19:15

Moja prva maketa je bila bracera i oplatu sam radio od furnira 0,6mm, ali u 2 sloja i bez ispuna i ispala je jako dobro.

_________________
Josip Pupačić: I gledam more gdje se k meni penje
i slušam more dobrojutro veli
stari
stari
Porucnik fregate
Porucnik fregate

Hrvatska
Google Chrom
Posts : 1019
Reputation : 429
Član od : 28.08.2013
Dob : 76
Sjedište : Kastav
Bez opomene

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 3 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Dida čet 29 tra - 22:06

Štilac 1:50 (ver. 1.0.0) - Page 3 Ekran_62

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2085
Reputation : 359
Član od : 20.07.2013
Dob : 81
Sjedište : Sisak
Bez opomene

moto-klasika likes this post

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 3 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Dida čet 6 svi - 13:25

Radi se krmeno nadgrađe.

Štilac 1:50 (ver. 1.0.0) - Page 3 Img_9218

Štilac 1:50 (ver. 1.0.0) - Page 3 Img_9219

Radna atmosfera:

Štilac 1:50 (ver. 1.0.0) - Page 3 Img_9220

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2085
Reputation : 359
Član od : 20.07.2013
Dob : 81
Sjedište : Sisak
Bez opomene

stari, moto-klasika and Berix like this post

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 3 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Dida sri 12 svi - 16:19

Još uvijek se radi na nadgrađu...

Štilac 1:50 (ver. 1.0.0) - Page 3 Img_9223

Štilac 1:50 (ver. 1.0.0) - Page 3 Img_9221

Štilac 1:50 (ver. 1.0.0) - Page 3 Img_9224

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2085
Reputation : 359
Član od : 20.07.2013
Dob : 81
Sjedište : Sisak
Bez opomene

moto-klasika likes this post

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 3 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Sponsored content


Sponsored content


[Vrh] Go down

Stranica 3 / 3. Previous  1, 2, 3

[Vrh]

- Similar topics


Permissions in this forum:
Ne moľeą odgovarati na postove.
