Štilac 1:50 (ver. 1.0.1)

Go down

Štilac 1:50 (ver. 1.0.1) Empty Štilac 1:50 (ver. 1.0.1)

Postaj by Dida čet tra 15 2021, 18:58

Dok sam radio prvu verziju štilca pomislio sam da bih konstrukciju makete mogao poboljšati dodavanjem popune na krmi i pramcu i mjesta za jarbol. Malo sam promijenio i bočnu provezu (lijevu i desnu). U statvi propelera sam predvidio mjesto za učvršćenje propelera.

Štilac 1:50 (ver. 1.0.1) Img_9129

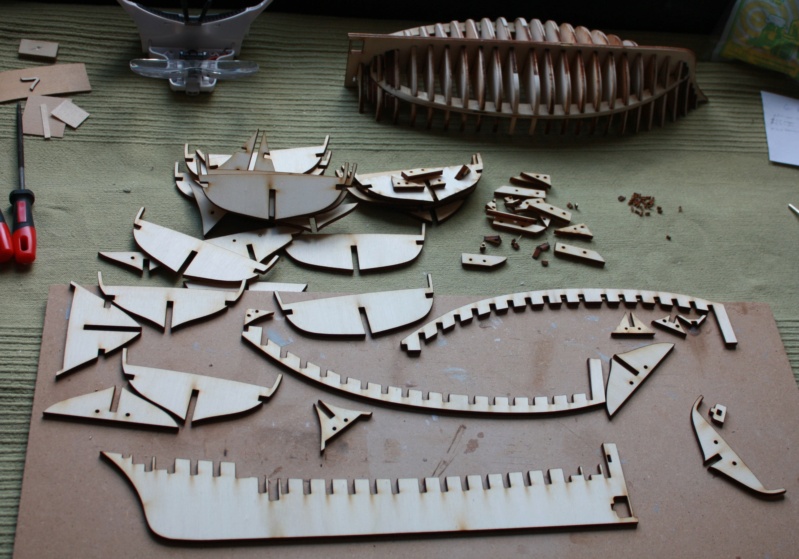

Na slici su novi dijelovi, izrezani laserom. Bilo bi jako dobro da su rebra označena brojevima.

Ima i dijelova viška, koji nisu za ovaj štilac.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 1997
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

Nonić and moto-klasika like this post

[Vrh] Go down

Štilac 1:50 (ver. 1.0.1) Empty Re: Štilac 1:50 (ver. 1.0.1)

Postaj by Dida čet tra 15 2021, 19:03

Po dva rebra na krmi i pramcu imaju dodana još dva segmenta da bi forma trupa na tom dijelu bila bolje definirana.

Štilac 1:50 (ver. 1.0.1) Img_9130

Štilac 1:50 (ver. 1.0.1) Img_9131

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 1997
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

Nonić and moto-klasika like this post

[Vrh] Go down

Štilac 1:50 (ver. 1.0.1) Empty Re: Štilac 1:50 (ver. 1.0.1)

Postaj by Dida čet tra 15 2021, 19:10

Bočna proveza dobro "sjeda" na svoje mjesto, ali treba mnogo strpljenja, pažnje i nježnosti da se dovede tamo kamo spada, a da se ništa ne polomi.

Štilac 1:50 (ver. 1.0.1) Img_9133

Štilac 1:50 (ver. 1.0.1) Img_9132

Štilac 1:50 (ver. 1.0.1) Img_9134


Zadnja promjena: Dida; čet tra 15 2021, 22:06; ukupno mijenjano 1 put.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 1997
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

Nonić and moto-klasika like this post

[Vrh] Go down

Štilac 1:50 (ver. 1.0.1) Empty Re: Štilac 1:50 (ver. 1.0.1)

Postaj by Dida čet tra 15 2021, 19:13

Hrptenica je fiksirana brodograđevnim utezima jer za montažu proveze trebaju obadvije ruke.

Štilac 1:50 (ver. 1.0.1) Img_9135

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 1997
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

Nonić and moto-klasika like this post

[Vrh] Go down

Štilac 1:50 (ver. 1.0.1) Empty Re: Štilac 1:50 (ver. 1.0.1)

Postaj by Dida čet tra 15 2021, 19:25

Ljepljenje dopunskih segmenata rebara na krmenim i pramčanim rebrima.

Štilac 1:50 (ver. 1.0.1) Img_9136

Štilac 1:50 (ver. 1.0.1) Img_9137

Štilac 1:50 (ver. 1.0.1) Img_9138

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 1997
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

Nonić and moto-klasika like this post

[Vrh] Go down

Štilac 1:50 (ver. 1.0.1) Empty Re: Štilac 1:50 (ver. 1.0.1)

Postaj by Nonić čet tra 15 2021, 23:29

Svaka čast Dida.Ide to tebi bez nekih vidljivih problema i što je bitno ne vidim da ćeš imati nekih p0teškoća kod uštimavanja.

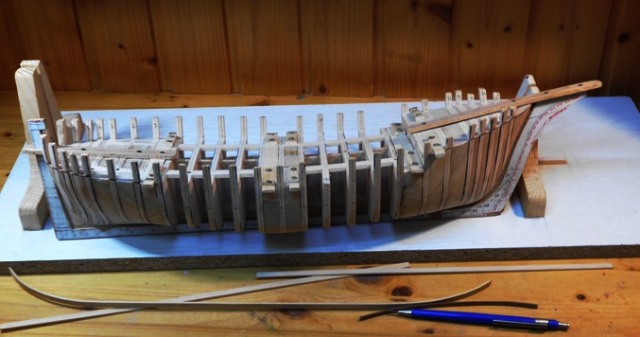

Pogledaj mojeg štilca,sadašnje stanje,koliko je tu trebalo prekovremenih sati i još nisam siguran da neće biti još uštimavanja.
Baš mi je zanimljivo pratiti i uspoređujući ove dvije tehnologije.

Štilac 1:50 (ver. 1.0.1) Fs-27

Da li ja vidim kod tebe još jednog štilca ili se to samo meni čini?

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 653
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

[Vrh] Go down

Štilac 1:50 (ver. 1.0.1) Empty Re: Štilac 1:50 (ver. 1.0.1)

Postaj by Dida pet tra 16 2021, 09:56

@Nonić je napisao/la:Svaka čast Dida.Ide to tebi bez nekih vidljivih problema i što je bitno ne vidim da ćeš imati nekih p0teškoća kod uštimavanja.
Pogledaj mojeg štilca,sadašnje stanje,koliko je tu trebalo prekovremenih sati i još nisam siguran da neće biti još uštimavanja.
Baš mi je zanimljivo pratiti i uspoređujući ove dvije tehnologije.
...
Da li ja vidim kod tebe još jednog štilca ili se to samo meni čini?
Vidiš još jednog štilca, dva sve skupa: inačice 1.0.0 i 1.0.1

Možda je osnovni problem kod utroška radnih sati za tvog štilca korištenje tuđih nacrta. Da radiš po svojim sve bi uštimao na nacrtu.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 1997
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

Nonić likes this post

[Vrh] Go down

Štilac 1:50 (ver. 1.0.1) Empty Re: Štilac 1:50 (ver. 1.0.1)

Postaj by Dida pet tra 16 2021, 10:51

Rebra lijepo poslagana:

Štilac 1:50 (ver. 1.0.1) Img_9139

Štilac 1:50 (ver. 1.0.1) Img_9140

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 1997
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

Nonić likes this post

[Vrh] Go down

Štilac 1:50 (ver. 1.0.1) Empty Re: Štilac 1:50 (ver. 1.0.1)

Postaj by Dida pet tra 16 2021, 10:57

Lijepljenje prvih rebara. Radi se o rebru od kojega počinje kaštel. Do njega se prostire glavna paluba, pa zato ima dodatnu letvicu na koju se oslanja čelo glavne palube.

Štilac 1:50 (ver. 1.0.1) Img_9143

Štilac 1:50 (ver. 1.0.1) Img_9142

Štilac 1:50 (ver. 1.0.1) Img_9141

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 1997
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

Nonić likes this post

[Vrh] Go down

Štilac 1:50 (ver. 1.0.1) Empty Re: Štilac 1:50 (ver. 1.0.1)

Postaj by Dida pet tra 16 2021, 11:03

Još par rebara...

Štilac 1:50 (ver. 1.0.1) Img_9144

Štilac 1:50 (ver. 1.0.1) Img_9145

Dio rebara mećem i lijepim "napreskokce" kako bih lakše postavio proveze. Ostatak rebara ću polijepiti nakon što stavim obje proveze. Da sam siguran da će proveze lijepo "sjesti" polijepio bih sva rebra; ovako si dajem malo prostora za poštimavanje.


Zadnja promjena: Dida; pet tra 16 2021, 11:17; ukupno mijenjano 1 put.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 1997
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

[Vrh] Go down

Štilac 1:50 (ver. 1.0.1) Empty Re: Štilac 1:50 (ver. 1.0.1)

Postaj by Dida pet tra 16 2021, 11:07

Ovako izgleda bočna proveza. Njeni krajevi su oblikovani tako da se oslanjaju na hrptenicu i tako definiraju položaj hrptenice. Hrptenica ne zahvaća sva rebra. Ne obuhvaća rebra u ekstremitetima broda. Vidjet ću je li to baš dobro.

Štilac 1:50 (ver. 1.0.1) Img_9146

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 1997
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

Nonić likes this post

[Vrh] Go down

Štilac 1:50 (ver. 1.0.1) Empty Re: Štilac 1:50 (ver. 1.0.1)

Postaj by Dida pet tra 16 2021, 14:52

Nastavak montaže detalja.

Štilac 1:50 (ver. 1.0.1) Img_9148

Štilac 1:50 (ver. 1.0.1) Img_9147

Štilac 1:50 (ver. 1.0.1) Img_9149

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 1997
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

[Vrh] Go down

Štilac 1:50 (ver. 1.0.1) Empty Re: Štilac 1:50 (ver. 1.0.1)

Postaj by Dida pet tra 16 2021, 14:56

Rebra i bočne proveze se sasvim dobro "slažu".

Štilac 1:50 (ver. 1.0.1) Img_9152

Štilac 1:50 (ver. 1.0.1) Img_9150

Štilac 1:50 (ver. 1.0.1) Img_9151

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 1997
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

Nonić likes this post

[Vrh] Go down

Štilac 1:50 (ver. 1.0.1) Empty Re: Štilac 1:50 (ver. 1.0.1)

Postaj by Zaleksi pet tra 16 2021, 16:04

gdje si rezao rebra?
Zaleksi
Zaleksi
Razvodnik
Razvodnik

Hrvatska
Google Chrom
Posts : 34
Reputation : 7
Član od : 08.10.2013
Dob : 57
Sjedište : Split
Bez opomene

[Vrh] Go down

Štilac 1:50 (ver. 1.0.1) Empty Re: Štilac 1:50 (ver. 1.0.1)

Postaj by Dida pet tra 16 2021, 17:28

U Sisku, Vrbanus ima laserski rezač.
(Vrbanus je napravio Volkswagen (bubu) sa šasijom od kovanog željeza. Buba)

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 1997
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

[Vrh] Go down

Štilac 1:50 (ver. 1.0.1) Empty Re: Štilac 1:50 (ver. 1.0.1)

Postaj by Nonić pet tra 16 2021, 22:28

Kakva skladnost,"apotekarsko" maketarstvo.
Da li ti je brod na ravnoj kobilici te koliki ti je uzvoj na kaštelu,u stupnjevima?

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 653
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

[Vrh] Go down

Štilac 1:50 (ver. 1.0.1) Empty Re: Štilac 1:50 (ver. 1.0.1)

Postaj by Dida sub tra 17 2021, 11:05

@Nonić je napisao/la:Kakva skladnost, "apotekarsko" maketarstvo.
Da li ti je brod na ravnoj kobilici te koliki ti je uzvoj na kaštelu,u stupnjevima?
Ma nije apotekarsko, daleko je od toga.
Brod je na ravnoj kobilici, a uzvoj na kaštelu je 7o.
