Štilac 1:50 (ver. 1.0.0) - Page 2 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Dida pon oľu 22 2021, 14:26

Crtanje. Još uvijek...

Štilac 1:50 (ver. 1.0.0) - Page 2 Ekran_49

Gornji rubovi utora u rebrima su u visini jedne od vodnih linija. U te utore će dosjesti letvica uzrezana prema konturi vodne linije (bočna proveza).


Zadnja promjena: Dida; pon oľu 22 2021, 15:27; ukupno mijenjano 1 put.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2005
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

livio likes this post

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 2 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Dida pon oľu 22 2021, 14:31

Štilac 1:50 (ver. 1.0.0) - Page 2 Ekran_51

Šperploča od 3,6 mm će biti izrezana prema konturi označenoj plavom bojom.
Štilac 1:50 (ver. 1.0.0) - Page 2 Ekran_50

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2005
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

livio likes this post

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 2 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Dida pon oľu 22 2021, 15:27

Na crtežu je ljubičastom bojom označena bočna proveza, proteže se ispod glavne palube.
Štilac 1:50 (ver. 1.0.0) - Page 2 Ekran_52

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2005
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

livio and moto-klasika like this post

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 2 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by livio uto oľu 23 2021, 09:26

Dida
ono crveno rebro što si ispravljao da li automatski ispravlja program i rebra do njega ili moraš svako posebno sam ispravljati.
livio
livio
Desetnik
Desetnik

Hrvatska
Posts : 178
Reputation : 93
Član od : 19.02.2015
Dob : 63
Sjedište : Pula
Bez opomene

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 2 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Dida uto oľu 23 2021, 12:53

@livio je napisao/la:Dida
ono crveno rebro što si ispravljao da li automatski ispravlja program i rebra do njega ili moraš svako posebno sam ispravljati.
Bojom označim rebra koja mi nešto znače: glavno rebro, koliziona pregrada i sl. Sve moram sam, program ništa ne radi automatski.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2005
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 2 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Dida uto oľu 23 2021, 18:16

Crtež pripremljen za rezanje šperploče na laserskom rezaču. Crtež je u mjerilu 1:1 i pripremljen u Corelu (DWG datoteka učitana u Corel i spremljena).
Crvene crte se režu, zelene graviraju.

Štilac 1:50 (ver. 1.0.0) - Page 2 Ekran_53

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2005
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

moto-klasika likes this post

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 2 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Mika čet oľu 25 2021, 09:21

Kada je polaganje kobilice?
Mika
Mika
Pozornik
Pozornik

Hrvatska
Mozzila Firefox
Posts : 8
Reputation : 2
Član od : 26.07.2014
Dob : 31
Sjedište : Nova Gradiška
Bez opomene

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 2 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Dida uto oľu 30 2021, 16:08

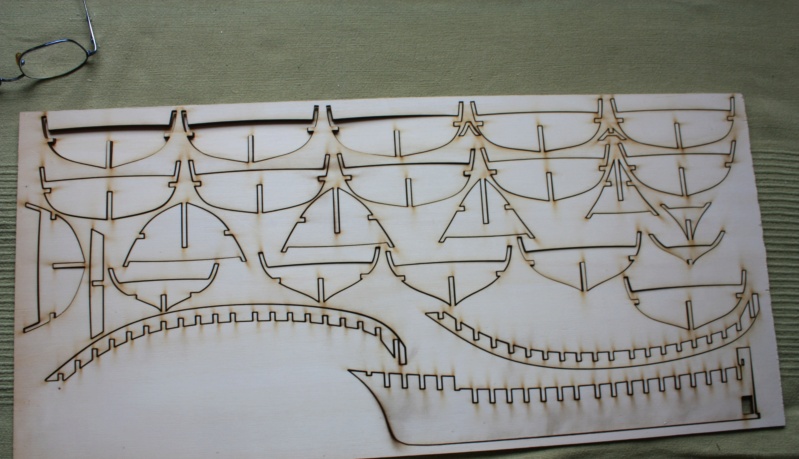

Nacrt rebara i kobilica sam dao izrezati. Na nacrtu je bilo nekoliko grešaka za koje sam znao, ali sam rekao "ma, kvragu s tim, imam punu ladicu turpija!". Imat ću manje posla s turpijanjem nego s mijenjanjem nacrta. Kada sam uradak donesao kući i sve pregledao ipak sam odlučio mijenjati nacrt. Iskrsla i jedna greška za koju nisam znao! Kakav je to nacrt s greškama, treba ga ispraviti.
Po novome se greška zove "neusklađenost", bolje zvuči i ispada da ne griješiš. Taj naziv je došao s uvođenjem sustava upravljanja kvalitetom po ISO standardu 9001. To sam naučio još davne 1996. U Željezari.

Štilac 1:50 (ver. 1.0.0) - Page 2 Img_9110


Zadnja promjena: Dida; uto oľu 30 2021, 16:43; ukupno mijenjano 1 put.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2005
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

Nonić and moto-klasika like this post

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 2 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Dida uto oľu 30 2021, 16:16

Kada sam vadio rebra iz table u kojoj su bila, pomiješao sam ih. Najbrži način da rebra pravilno poredate je da ih složite, po veličini koju diktira oblik trupa, na komadu ravne daščice. Uvijek je problematičan redoslijed rebara oko glavnog rebra.

Štilac 1:50 (ver. 1.0.0) - Page 2 Img_9111

Štilac 1:50 (ver. 1.0.0) - Page 2 Img_9112

Štilac 1:50 (ver. 1.0.0) - Page 2 Img_9113

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2005
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

Nonić and moto-klasika like this post

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 2 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Dida uto oľu 30 2021, 16:29

Izrezani detalji:

Štilac 1:50 (ver. 1.0.0) - Page 2 Img_9114

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2005
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

Nonić and moto-klasika like this post

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 2 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Dida uto oľu 30 2021, 16:34

Elementi trupa se daju lijepo složiti. Gornji dio rebara prelazi iznad hrptenice za iznos preluka palube.

Štilac 1:50 (ver. 1.0.0) - Page 2 Img_9117

Štilac 1:50 (ver. 1.0.0) - Page 2 Img_9119

Štilac 1:50 (ver. 1.0.0) - Page 2 Img_9118

Štilac 1:50 (ver. 1.0.0) - Page 2 Img_9116

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2005
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

Nonić, stari, livio and moto-klasika like this post

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 2 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by livio uto oľu 30 2021, 19:10

Bravo Dida
užitak je pratiti tvoje radove.
livio
livio
Desetnik
Desetnik

Hrvatska
Posts : 178
Reputation : 93
Član od : 19.02.2015
Dob : 63
Sjedište : Pula
Bez opomene

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 2 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Dida uto oľu 30 2021, 20:26

Hvala, Livio! Very Happy

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2005
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 2 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Nonić uto oľu 30 2021, 23:37

Divota,nadamo se nastavku sa svim detaljima kao do sada.Biti će uživanje pratiti ove nove tehnologije izrade makete štilca.

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 658
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 2 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Zaleksi sri oľu 31 2021, 17:02

da je staviti sama rebra u izlog već je odlično
Zaleksi
Zaleksi
Razvodnik
Razvodnik

Hrvatska
Google Chrom
Posts : 35
Reputation : 7
Član od : 08.10.2013
Dob : 58
Sjedište : Split
Bez opomene

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 2 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Dida sri oľu 31 2021, 17:58

Sada bi mi opet trebalo ljepilo poput vrlo rijetkog (skoro tekućeg) cementa da njime popunim zazor između dijelova i čvrsto ih povežem. Da dijelove spojim kao da sam ih zavario.
Nemam ga, što mogu? Je li netko vidio takvo ljepilo?

Štilac 1:50 (ver. 1.0.0) - Page 2 Ekran_54

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2005
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

moto-klasika likes this post

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 2 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Nonić sri oľu 31 2021, 21:07

@Dida je napisao/la:Sada bi mi opet trebalo ljepilo poput vrlo rijetkog (skoro tekućeg) cementa da njime popunim zazor između dijelova i čvrsto ih povežem. Da dijelove spojim kao da sam ih zavario.
Nemam ga, što mogu? Je li netko vidio takvo ljepilo?

Pa zavari to sa bijelim stolarskim ljerpilom,ako pažljivo radiš dobiti ćeš savršen zavar, iako tamo ne treba škrtariti na lijepilu.
Koja ti je debljina špera i od kog materijala.Ako nije tajna kolika je cijena rezanja i dali je tu uključena i cijena špera.

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 658
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 2 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Dida sri oľu 31 2021, 21:48

@Nonić je napisao/la:...
Pa zavari to sa bijelim stolarskim ljerpilom,ako pažljivo radiš dobiti ćeš savršen zavar, iako tamo ne treba škrtariti na lijepilu.
Koja ti je debljina špera i od kog materijala. Ako nije tajna kolika je cijena rezanja i dali je tu uključena i cijena špera.
Šper je topola. Deklariran je kao 3 mm debljine, ali nije po cijeloj površini table jednako debel. Najčešće je 3,6 mm. Kupio sam u Velikoj Gorici cijelu ploču, nisu je htjeli ficlati. Koštala je, prije par godina, 39,88 kn/m2. Rezanje laserom me je došlo 40 kuna.
Probat ću tvoj savjet sa stolarskim ljepilom.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2005
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 2 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Zaleksi čet tra 01 2021, 07:15

@Nonić je napisao/la:
@Dida je napisao/la:Sada bi mi opet trebalo ljepilo poput vrlo rijetkog (skoro tekućeg) cementa da njime popunim zazor između dijelova i čvrsto ih povežem. Da dijelove spojim kao da sam ih zavario.
Nemam ga, što mogu? Je li netko vidio takvo ljepilo?

Pa zavari to sa bijelim stolarskim ljerpilom,ako pažljivo radiš dobiti ćeš savršen zavar, iako tamo ne treba škrtariti na lijepilu.
Koja ti je debljina špera i od kog materijala.Ako nije tajna kolika je cijena rezanja i dali je tu uključena i cijena špera.


Možeš umetnuti i trakice od tankog furnira i dodati drvofix
Zaleksi
Zaleksi
Razvodnik
Razvodnik

Hrvatska
Google Chrom
Posts : 35
Reputation : 7
Član od : 08.10.2013
Dob : 58
Sjedište : Split
Bez opomene

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 2 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Dida čet tra 01 2021, 09:57

@Zaleksi je napisao/la:Možeš umetnuti i trakice od tankog furnira i dodati drvofix
Nemam tako tankog furnira. Ali problem ću već nekako riješiti s materijalom koji imam u svom "brodogradilištu". Otkako je došla ta korona ne šmucam se po trgovinama, pa koristim samo ono što već imam. I usput filozofiram o kojekakvim ljepilima.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2005
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 2 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Zaleksi čet tra 01 2021, 15:21

nego, oće li oni nacrti od leuta?
Zaleksi
Zaleksi
Razvodnik
Razvodnik

Hrvatska
Google Chrom
Posts : 35
Reputation : 7
Član od : 08.10.2013
Dob : 58
Sjedište : Split
Bez opomene

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 2 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Dida čet tra 01 2021, 17:10

@Zaleksi je napisao/la:nego, oće li oni nacrti od leuta?
Nisam zadovoljan linijama leuta čiju sam izradu opisao u knjizi. Trebao bih napraviti lijepši oblik trupa i onda ići u pripremu nacrta. Ustvari, trebalo bi napraviti sve ovo što sam do sada napravio za štilac. Sada ne mogu reći kada će to biti.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2005
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 2 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Zaleksi pet tra 02 2021, 06:53

@Dida je napisao/la:
@Zaleksi je napisao/la:nego, oće li oni nacrti od leuta?
Nisam zadovoljan linijama leuta čiju sam izradu opisao u knjizi. Trebao bih napraviti lijepši oblik trupa i onda ići u pripremu nacrta. Ustvari, trebalo bi napraviti sve ovo što sam do sada napravio za štilac. Sada ne mogu reći kada će to biti.


čekat ću do penzije Very Happy
Zaleksi
Zaleksi
Razvodnik
Razvodnik

Hrvatska
Google Chrom
Posts : 35
Reputation : 7
Član od : 08.10.2013
Dob : 58
Sjedište : Split
Bez opomene

Dida likes this post

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 2 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Dida pet tra 02 2021, 18:34

Turpijanje je u tijeku...

Štilac 1:50 (ver. 1.0.0) - Page 2 Img_9110

Štilac 1:50 (ver. 1.0.0) - Page 2 Img_9111

Štilac 1:50 (ver. 1.0.0) - Page 2 Img_9112

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2005
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

Nonić likes this post

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 2 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Dida pet tra 02 2021, 18:40

I, onda, još malo turpijanja..

Štilac 1:50 (ver. 1.0.0) - Page 2 Img_9114

Štilac 1:50 (ver. 1.0.0) - Page 2 Img_9113

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2005
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

Nonić and moto-klasika like this post

[Vrh] Go down

Štilac 1:50 (ver. 1.0.0) - Page 2 Empty Re: Štilac 1:50 (ver. 1.0.0)

Postaj by Sponsored content


Sponsored content


[Vrh] Go down

Stranica 2 / 3. Previous  1, 2, 3  Next

[Vrh]



Permissions in this forum:
Ne moľeą odgovarati na postove.
