ŠTILAC U IZRADI

5 posters

Stranica 2 / 2. Previous  1, 2

Go down

ŠTILAC U IZRADI - Page 2 Empty Re: ŠTILAC U IZRADI

Postaj by Nonić čet ruj 10 2020, 00:35

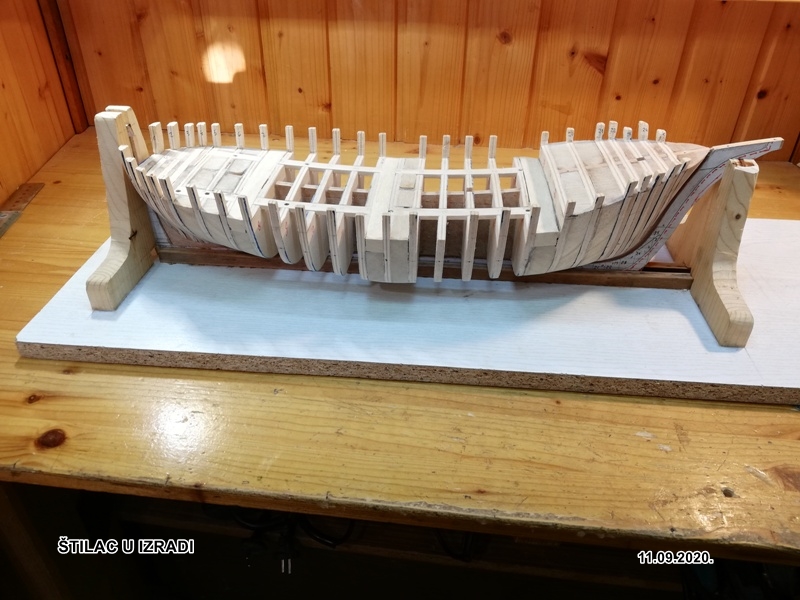

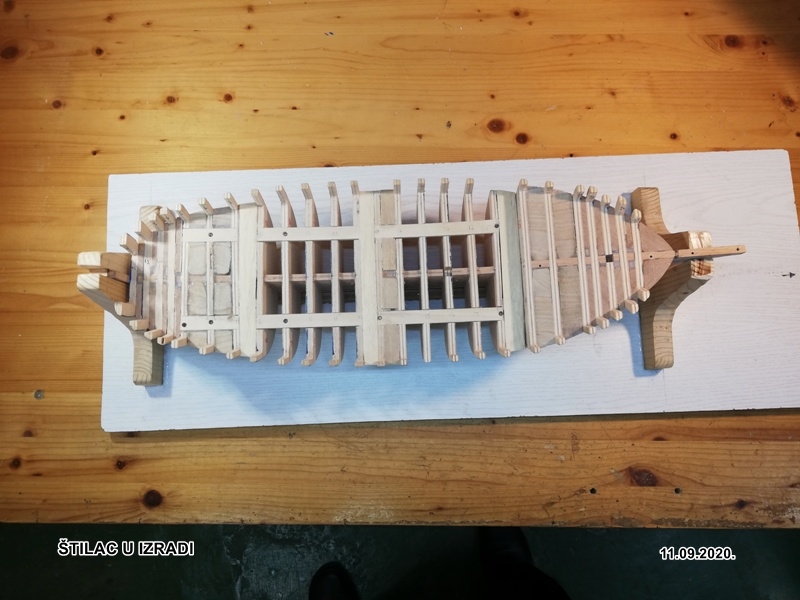

Prostor između rebara ispunjen sa komadima paulovnije adnosno sambe.Trup je pripremljen ,uz još male korekcije,za dalnju fazu izrade.Malo mi je problematična ona kosina kaštela,negdje sam pogriješio,ispala mi je 12 stupnjeva što mi se čini malo prekosa.Molio bi naše znance dali je nužno to ispraviti.

ŠTILAC U IZRADI - Page 2 FS-23

ŠTILAC U IZRADI - Page 2 FS-24

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 694
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

Dida, Matija and moto-klasika like this post

[Vrh] Go down

ŠTILAC U IZRADI - Page 2 Empty Re: ŠTILAC U IZRADI

Postaj by Dida pet ruj 11 2020, 14:28

Je li misliš na skok palube na kaštelu?
To bi mogao Željko znati.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2085
Reputation : 359
Član od : 20.07.2013
Dob : 81
Sjedište : Sisak
Bez opomene

[Vrh] Go down

ŠTILAC U IZRADI - Page 2 Empty Re: ŠTILAC U IZRADI

Postaj by Dida sri lis 28 2020, 17:48

Noniću, koje su glavne dimenzije tvog štilca? Da si ga radio u mjerilu 1:1.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2085
Reputation : 359
Član od : 20.07.2013
Dob : 81
Sjedište : Sisak
Bez opomene

[Vrh] Go down

ŠTILAC U IZRADI - Page 2 Empty Re: ŠTILAC U IZRADI

Postaj by Nonić čet lis 29 2020, 21:22

Dida je napisao/la:Noniću, koje su glavne dimenzije tvog štilca? Da si ga radio u mjerilu 1:1.

DUŽINA-preko svega,,,,,,,,,,,,,14,4 m
DUŽINA-na vodenoj liniji,,,,,,,,,12,2 m
ŠIRINA,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,4,7 m
VISINA,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,1,7 m

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 694
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

Dida, MarDel and moto-klasika like this post

[Vrh] Go down

ŠTILAC U IZRADI - Page 2 Empty Re: ŠTILAC U IZRADI

Postaj by Dida pet lis 30 2020, 19:07

Uz te dimenzije odnos dužine prema širini bi bio 2.6, odprilike.
Je li u nekoj literaturi dan poželjan odnos spomenutih dimenzija za brod te vrste?

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2085
Reputation : 359
Član od : 20.07.2013
Dob : 81
Sjedište : Sisak
Bez opomene

[Vrh] Go down

ŠTILAC U IZRADI - Page 2 Empty Re: ŠTILAC U IZRADI

Postaj by Dida sub stu 14 2020, 17:01

Nonić je napisao/la:Prostor između rebara ispunjen sa komadima paulovnije adnosno sambe. Trup je pripremljen, uz još male korekcije, za dalnju fazu izrade. Malo mi je problematična ona kosina kaštela, negdje sam pogriješio, ispala mi je 12 stupnjeva što mi se čini malo prekosa. Molio bi naše znance dali je nužno to ispraviti.
Ne mora biti da si pogriješio. Svaki "padron" je imao svoje zahtijeve na svoj brod.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2085
Reputation : 359
Član od : 20.07.2013
Dob : 81
Sjedište : Sisak
Bez opomene

[Vrh] Go down

ŠTILAC U IZRADI - Page 2 Empty Re: ŠTILAC U IZRADI

Postaj by Nonić uto sij 05 2021, 21:28

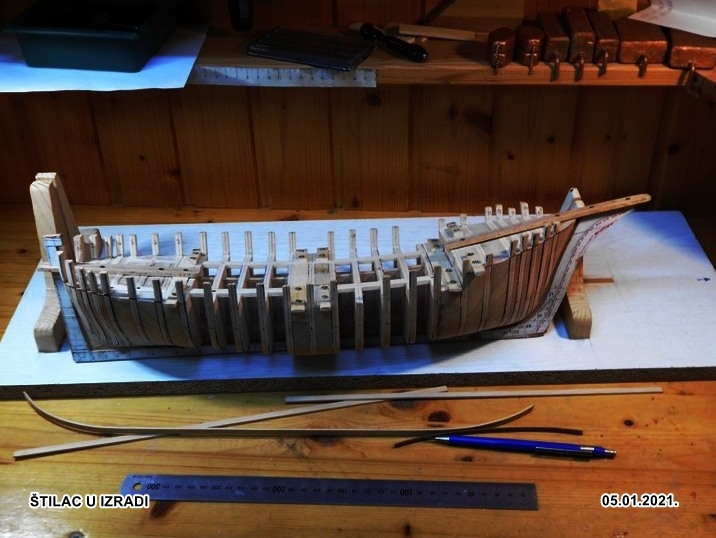

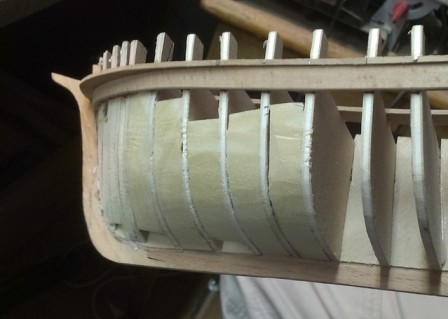

Nastavljaju se radovi na štilcu.Sviđa mi se kako je Leut počeo oblagati svoj štilac(slika u privitku) pa bi pokušao nešto slično te bi ga zamolio,ako bude imao malo vremena,da mi za početak odgovori na par pitanja.
Da li je žuljnica postavljena,za debljinu razme iznad sponja.
Da li se žuljnica kroji da se prilagodi rebrima,a na pravu širinu se izreže-izbrusi tek nakon postavljanja cente.
Od koliko komada je napravljena žuljnica,koje je debljine(predpostavljam kao razma) i kako se pričvršćuje na rebra odnosno statva.

ŠTILAC U IZRADI - Page 2 FS-26

ŠTILAC U IZRADI - Page 2 FS-25

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 694
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

Dida and moto-klasika like this post

[Vrh] Go down

ŠTILAC U IZRADI - Page 2 Empty Štilac

Postaj by leut pon sij 11 2021, 19:55

Nonić točno kako si opisao najprije žuljnica pa centa žuljnica je iste debljine kao razma.
leut
leut
Profesionalni maketar
Profesionalni maketar

Hrvatska
Posts : 298
Reputation : 251
Član od : 16.10.2013
Sjedište : Krk
Bez opomene

http://leut2.leut-krk.hr/leut2wordpress/

[Vrh] Go down

ŠTILAC U IZRADI - Page 2 Empty Re: ŠTILAC U IZRADI

Postaj by Dida pet oľu 19 2021, 19:33

Koliko je visoka linica na glavnoj palubi?

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2085
Reputation : 359
Član od : 20.07.2013
Dob : 81
Sjedište : Sisak
Bez opomene

[Vrh] Go down

ŠTILAC U IZRADI - Page 2 Empty Re: ŠTILAC U IZRADI

Postaj by Nonić sub oľu 20 2021, 14:57

Dida je napisao/la:Koliko je visoka linica na glavnoj palubi?
Negdje između 55 i 60 cm.

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 694
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

[Vrh] Go down

ŠTILAC U IZRADI - Page 2 Empty Re: ŠTILAC U IZRADI

Postaj by Dida sub oľu 20 2021, 15:35

Nonić je napisao/la:
Dida je napisao/la:Koliko je visoka linica na glavnoj palubi?

Negdje između 55 i 60 cm.
I kod mene je taj red veličina (57 cm), taman da se popikneš i završiš u moru. Koji je smisao tako niske linice?

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2085
Reputation : 359
Član od : 20.07.2013
Dob : 81
Sjedište : Sisak
Bez opomene

[Vrh] Go down

ŠTILAC U IZRADI - Page 2 Empty Re: ŠTILAC U IZRADI

Postaj by Nonić sub svi 21 2022, 16:47

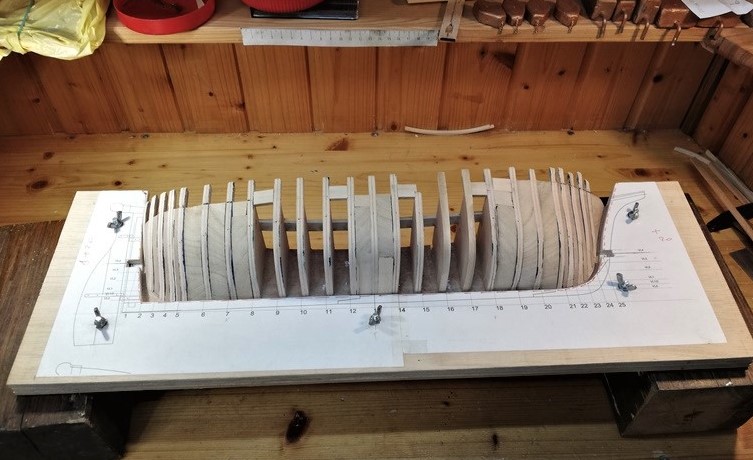

Štilac opet na navozu.Priprema za postavljanje oplate,letvice od bukve 2x7 mm, te za tu svrhu pripremljeni tri tipa postolja,0-90-180 stupnjeva.

ŠTILAC U IZRADI - Page 2 FS28

ŠTILAC U IZRADI - Page 2 FS29

ŠTILAC U IZRADI - Page 2 30

ŠTILAC U IZRADI - Page 2 FS31

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 694
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

moto-klasika likes this post

[Vrh] Go down

ŠTILAC U IZRADI - Page 2 Empty Re: ŠTILAC U IZRADI

Postaj by stari sub svi 21 2022, 16:58

Samo naprijed Noniću, kada smo se mi već ostali uspavali.

_________________
Josip Pupačić: I gledam more gdje se k meni penje
i slušam more dobrojutro veli
stari
stari
Porucnik fregate
Porucnik fregate

Hrvatska
Google Chrom
Posts : 1019
Reputation : 429
Član od : 28.08.2013
Dob : 76
Sjedište : Kastav
Bez opomene

[Vrh] Go down
