FALKUŠE U IZGRADNJI
+2
Dida
Nonić
6 posters
Stranica 4 / 5.
Stranica 4 / 5. • 1, 2, 3, 4, 5
Re: FALKUŠE U IZGRADNJI
Falkuše obojene.
![FALKUŠE U IZGRADNJI - Page 4 FF93](https://i.postimg.cc/2Sj2FG5W/FF93.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF93](https://i.postimg.cc/2Sj2FG5W/FF93.jpg)
Zadnja promjena: Nonić; sri sij 30 2019, 21:20; ukupno mijenjano 2 put/a.
_________________
Pozdrav,Nonić
Nonić- Porucnik korvete
-
Posts : 731
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Re: FALKUŠE U IZGRADNJI
Ipak crno, bijelo, crveno.
_________________
Josip Pupačić: I gledam more gdje se k meni penje
i slušam more dobrojutro veli
stari- Porucnik fregate
-
Posts : 1057
Reputation : 429
Član od : 28.08.2013
Dob : 78
Sjedište : Kastav
Re: FALKUŠE U IZGRADNJI

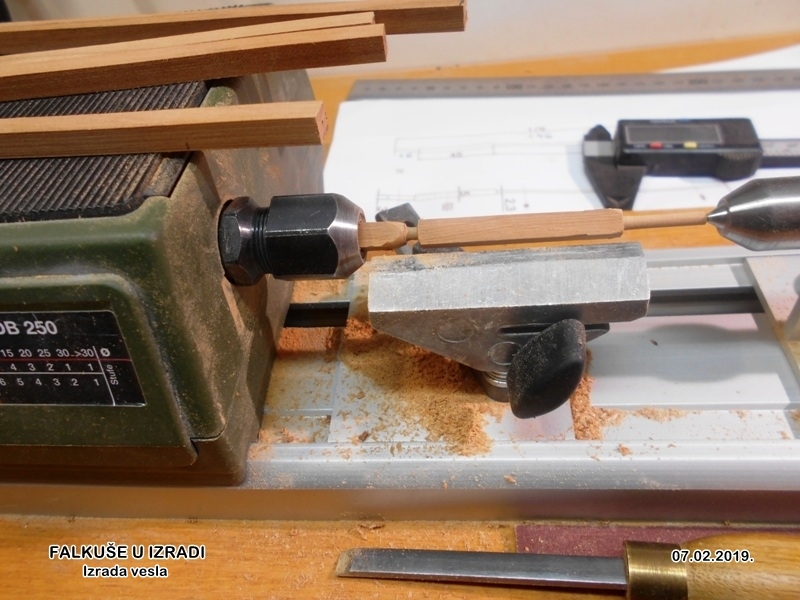

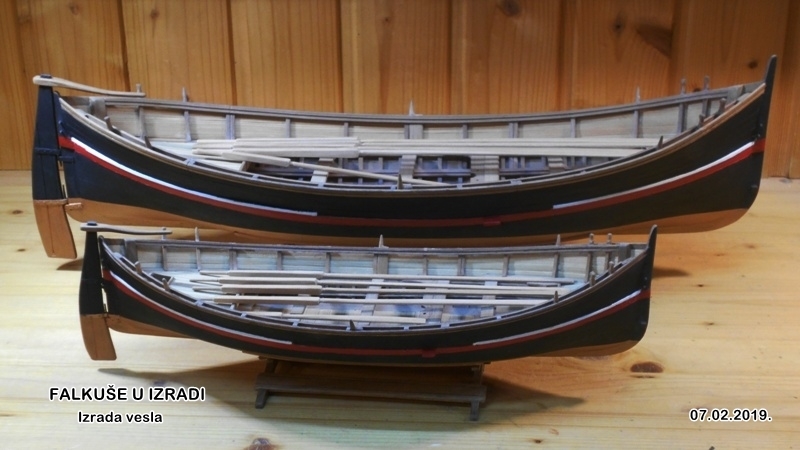

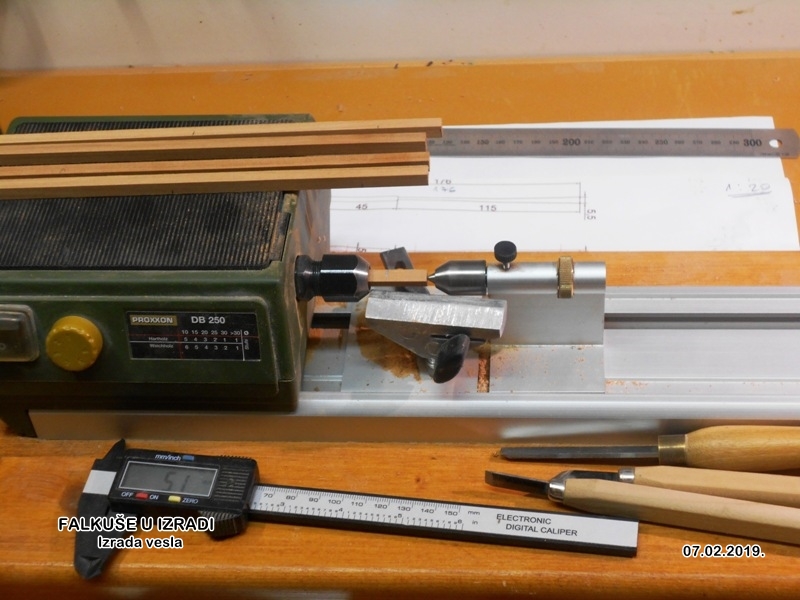

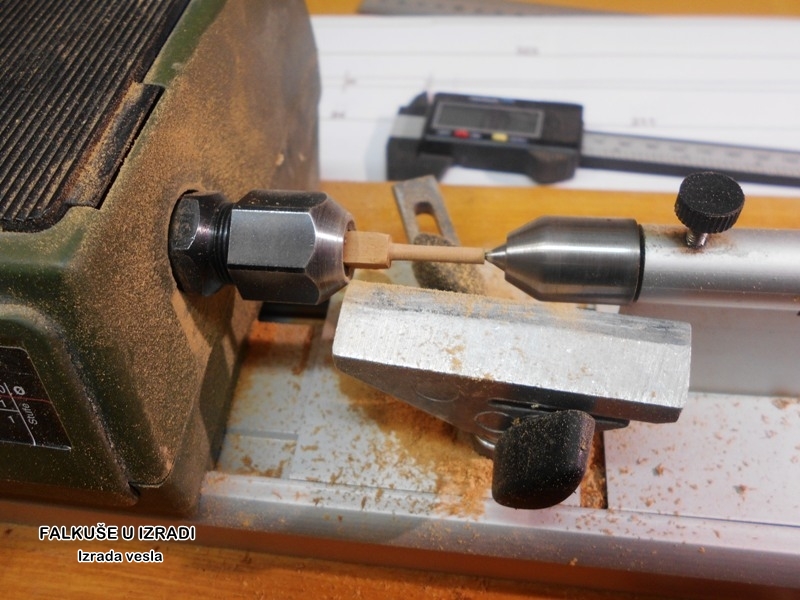

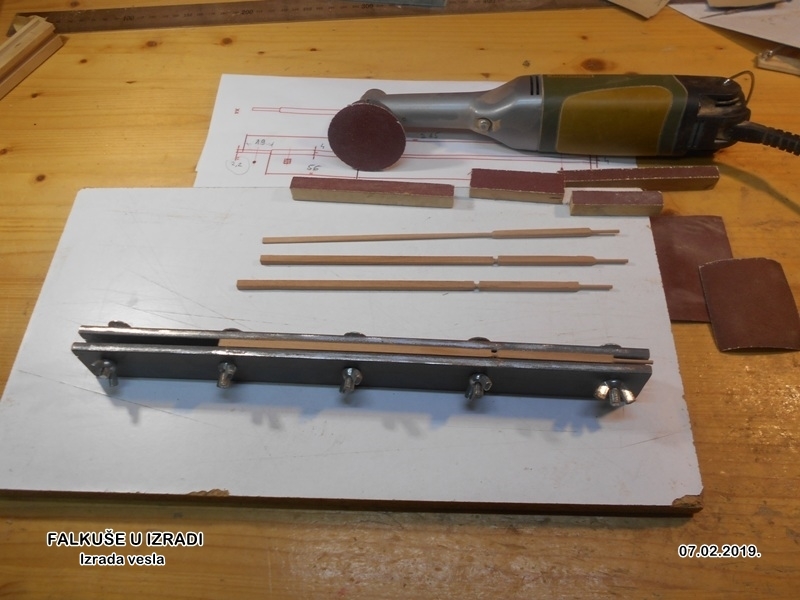

Izrađena vesla.Materijal:trešnja.Najprije napravljene letvice 6x6 odnosno 4x4 mm.Na tokarilici najprije napravljeni okrugli dijelovi te nakon toga brušenje,tesanje,rašpanje do oblika prema skici dobivene od našeg Starog,tako ako vesla nisu u redu imam koga okriviti-malo šale.
Evo nekoliko snimaka izrade istih.
![FALKUŠE U IZGRADNJI - Page 4 FF94](https://i.postimg.cc/cCvf0Tv5/FF94.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF95](https://i.postimg.cc/c1zQXqjq/FF95.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF96](https://i.postimg.cc/vmXnnC9N/FF96.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF97](https://i.postimg.cc/0QQw0Z02/FF97.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF98](https://i.postimg.cc/vTxxpBKJ/FF98.jpg)
Evo nekoliko snimaka izrade istih.
![FALKUŠE U IZGRADNJI - Page 4 FF94](https://i.postimg.cc/cCvf0Tv5/FF94.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF95](https://i.postimg.cc/c1zQXqjq/FF95.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF96](https://i.postimg.cc/vmXnnC9N/FF96.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF97](https://i.postimg.cc/0QQw0Z02/FF97.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF98](https://i.postimg.cc/vTxxpBKJ/FF98.jpg)
_________________
Pozdrav,Nonić
Nonić- Porucnik korvete
-
Posts : 731
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Re: FALKUŠE U IZGRADNJI
Lijepo, hajde da netko uči i od mene, a ne samo ja da pitam okolo "kako ovo, kako ono". ![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
_________________
Josip Pupačić: I gledam more gdje se k meni penje
i slušam more dobrojutro veli
stari- Porucnik fregate
-
Posts : 1057
Reputation : 429
Član od : 28.08.2013
Dob : 78
Sjedište : Kastav
Nonić- Porucnik korvete
-
Posts : 731
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Re: FALKUŠE U IZGRADNJI

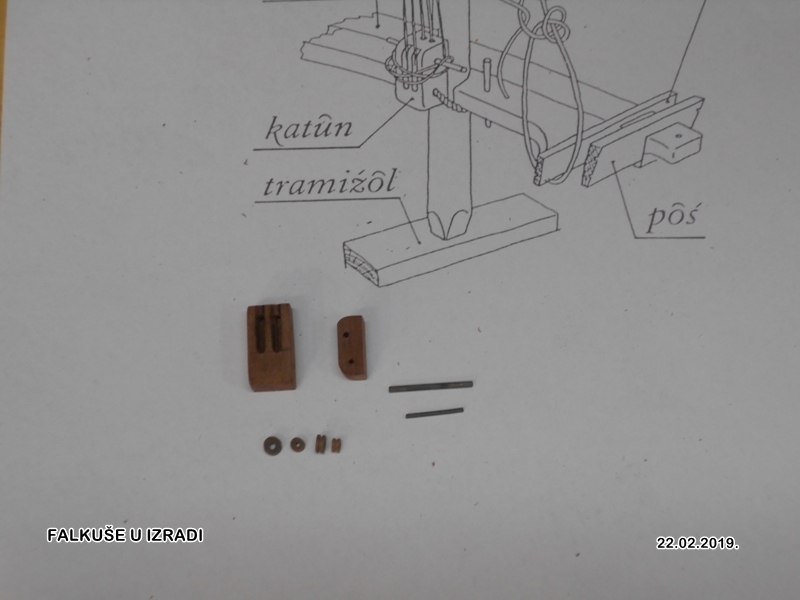

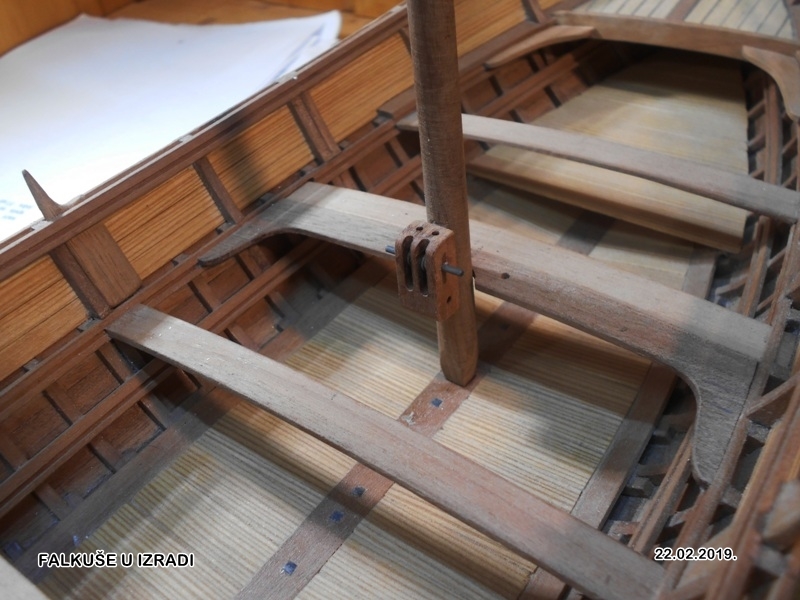

Izrada katuna
Iz komada trešnje uz malo rezanja,blanjanja,glodanja,bušenja.tokarenja došlo se do dijelova katuna,koji su se probno montirali na jarbole-cilj je bio da se koloture mogu okretati unutar izradka,eventualne nedostatke daju se ispraviti.
![FALKUŠE U IZGRADNJI - Page 4 FF103](https://i.postimg.cc/PJwtMBxv/FF103.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF104](https://i.postimg.cc/c6GdkXg9/FF104.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF105](https://i.postimg.cc/v8g9jTxf/FF105.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF106](https://i.postimg.cc/3J2G8qBw/FF106.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF107](https://i.postimg.cc/jSXJNJB0/FF107.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF108](https://i.postimg.cc/cJkgkGsF/FF108.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF109](https://i.postimg.cc/0216Bfs1/FF109.jpg)
Iz komada trešnje uz malo rezanja,blanjanja,glodanja,bušenja.tokarenja došlo se do dijelova katuna,koji su se probno montirali na jarbole-cilj je bio da se koloture mogu okretati unutar izradka,eventualne nedostatke daju se ispraviti.
![FALKUŠE U IZGRADNJI - Page 4 FF103](https://i.postimg.cc/PJwtMBxv/FF103.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF104](https://i.postimg.cc/c6GdkXg9/FF104.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF105](https://i.postimg.cc/v8g9jTxf/FF105.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF106](https://i.postimg.cc/3J2G8qBw/FF106.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF107](https://i.postimg.cc/jSXJNJB0/FF107.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF108](https://i.postimg.cc/cJkgkGsF/FF108.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF109](https://i.postimg.cc/0216Bfs1/FF109.jpg)
_________________
Pozdrav,Nonić
Nonić- Porucnik korvete
-
Posts : 731
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Re: FALKUŠE U IZGRADNJI
Nonić, s čime si opiturao ove tamno smeđe detalje na brodu?
_________________
Pozdrav,
Dida
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
Dida- Kontraadmiral
-
Posts : 2168
Reputation : 359
Član od : 20.07.2013
Dob : 83
Sjedište : Sisak
Re: FALKUŠE U IZGRADNJI
Dida je napisao/la:Nonić, s čime si opiturao ove tamno smeđe detalje na brodu?
Opiturano je,vidi sliku,sa ovom piturom.(Chemico-Hobby art center,Ulica grada Vukovara 226,Zagreb)
Ostaje u boji drva koga koristiš.Evo pogledaj onu klupu-trastan(prijašnje slike) koja je malo svjetlija,nisam pazio,pa je "uletjela"orahova letvica svjetlije nijanse.Inače i slike nisu baš kvalitetne,prirodno mi čak ljepše izgledaju.
Uglavnom koristim akrilne mat boje,preko gore spomenute firme.
![FALKUŠE U IZGRADNJI - Page 4 FF110](https://i.postimg.cc/kg19PT8Y/FF110.jpg)
_________________
Pozdrav,Nonić
Nonić- Porucnik korvete
-
Posts : 731
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Re: FALKUŠE U IZGRADNJI

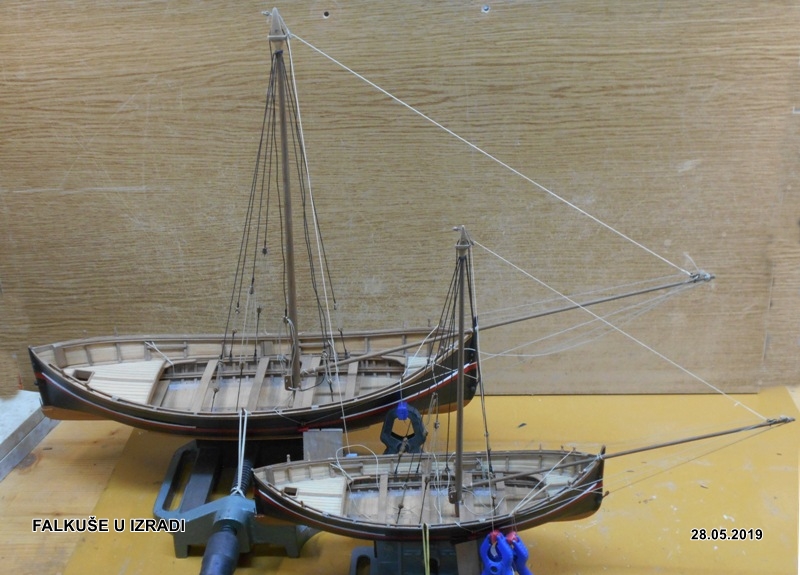

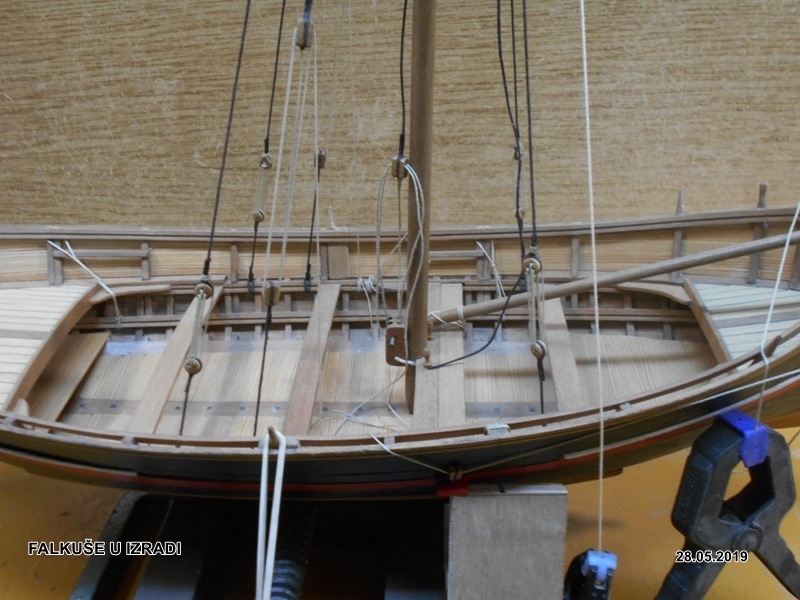

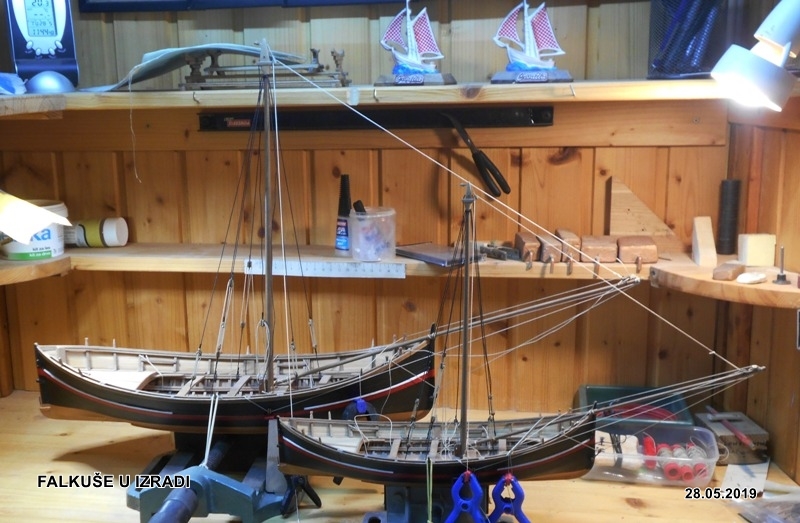

FALKUŠE OPET NA NAVOZU-Montaža snasti>0puta,vrv....
![FALKUŠE U IZGRADNJI - Page 4 FF111](https://i.postimg.cc/025f1SBt/FF111.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF113](https://i.postimg.cc/mDNQ0ZNf/FF113.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF112](https://i.postimg.cc/4dWRw8QT/FF112.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF111](https://i.postimg.cc/025f1SBt/FF111.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF113](https://i.postimg.cc/mDNQ0ZNf/FF113.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF112](https://i.postimg.cc/4dWRw8QT/FF112.jpg)
_________________
Pozdrav,Nonić
Nonić- Porucnik korvete
-
Posts : 731
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Re: FALKUŠE U IZGRADNJI
Bravo Majstore!!!
_________________
Josip Pupačić: I gledam more gdje se k meni penje
i slušam more dobrojutro veli
stari- Porucnik fregate
-
Posts : 1057
Reputation : 429
Član od : 28.08.2013
Dob : 78
Sjedište : Kastav
Dida- Kontraadmiral
-
Posts : 2168
Reputation : 359
Član od : 20.07.2013
Dob : 83
Sjedište : Sisak
Re: FALKUŠE U IZGRADNJI
Dida je napisao/la:Nonić, radiš li konope sam?
Za konope sam se na vrijeme osigurao,"posudio"od prijatelja,imam zalihe.Eventualno ako mi nešto posebno treba nabavim u Maristelli.

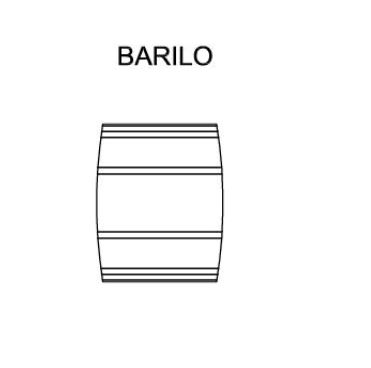

U međevremenu mi Stari poslao skicu onih baćvi-barila,pa sam prestao se "igrati" sa konopima i počeo raditi iste.Ako izrada ne bude uspjela.normalno,on će biti krivac.
![Laughing](https://2img.net/i/fa/i/smiles/icon_lol.gif)
![FALKUŠE U IZGRADNJI - Page 4 FF114](https://i.postimg.cc/MK2fCk80/FF114.jpg)
.
_________________
Pozdrav,Nonić
Nonić- Porucnik korvete
-
Posts : 731
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Re: FALKUŠE U IZGRADNJI

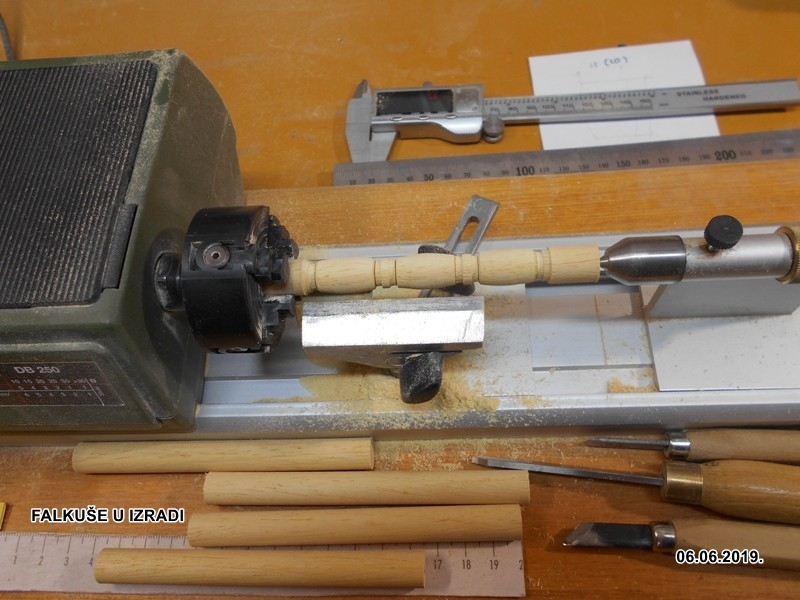

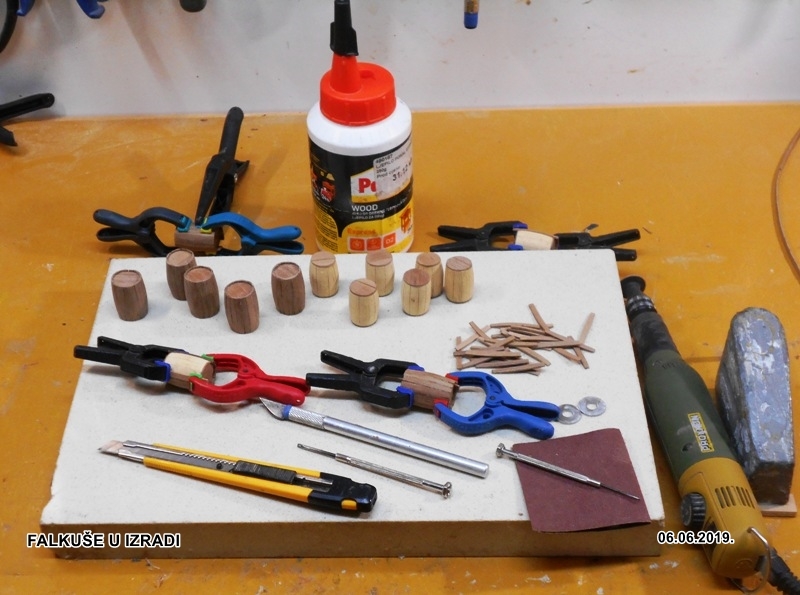

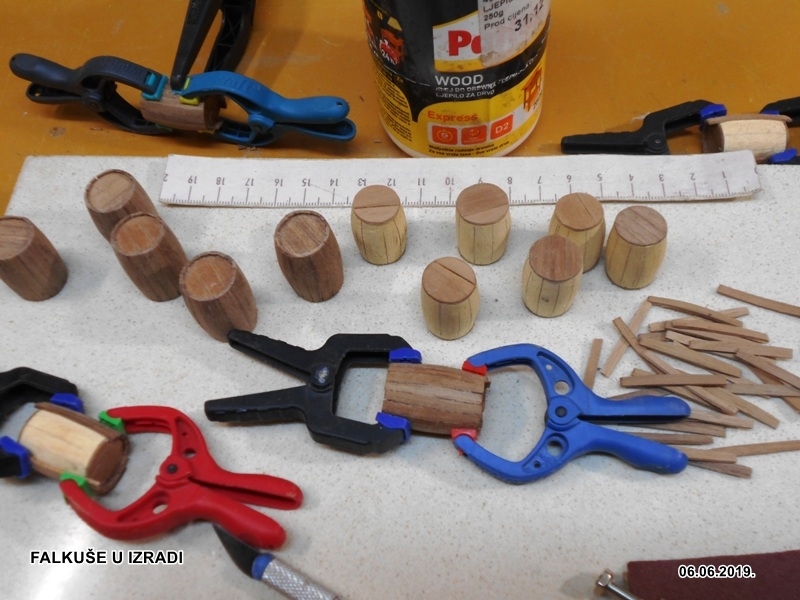

Izrađuju se barili-bačve koje su služile za soljenje ribe,
[url=https:
![FALKUŠE U IZGRADNJI - Page 4 FF116](https://i.postimg.cc/MKPQT9MX/FF116.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF117](https://i.postimg.cc/d0MDkpqQ/FF117.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF118](https://i.postimg.cc/02bNtPj2/FF118.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF115](https://i.postimg.cc/TPyqGZtR/FF115.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF116](https://i.postimg.cc/MKPQT9MX/FF116.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF117](https://i.postimg.cc/d0MDkpqQ/FF117.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF118](https://i.postimg.cc/02bNtPj2/FF118.jpg)
_________________
Pozdrav,Nonić
Nonić- Porucnik korvete
-
Posts : 731
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Re: FALKUŠE U IZGRADNJI
Izgleda da ti je Stari dao dobru skicu i upute.
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
Nego, jesi li steznu glavu dobio uz tokarilicu ili si ju posebno naručio?
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
Nego, jesi li steznu glavu dobio uz tokarilicu ili si ju posebno naručio?
_________________
Josip Pupačić: I gledam more gdje se k meni penje
i slušam more dobrojutro veli
stari- Porucnik fregate
-
Posts : 1057
Reputation : 429
Član od : 28.08.2013
Dob : 78
Sjedište : Kastav
Re: FALKUŠE U IZGRADNJI
Je li cijeli strojčić Proxxonov? Bačvice odlično izgledaju.stari je napisao/la:Izgleda da ti je Stari dao dobru skicu i upute.![]()
Nego, jesi li steznu glavu dobio uz tokarilicu ili si ju posebno naručio?
_________________
Pozdrav,
Dida
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
Dida- Kontraadmiral
-
Posts : 2168
Reputation : 359
Član od : 20.07.2013
Dob : 83
Sjedište : Sisak
Re: FALKUŠE U IZGRADNJI
Posebno naručio.Imaju dva tipa steznih glava za ovu malu tokarilicustari je napisao/la:
Nego, jesi li steznu glavu dobio uz tokarilicu ili si ju posebno naručio?
![FALKUŠE U IZGRADNJI - Page 4 FF119](https://i.postimg.cc/SsXHhcjV/FF119.jpg)
Ostale detalje možeš pogledati na
www.crom.hr/download
Da cijeli strojčić je proxxonov ali nažalost nije izdržao do kraja,male bačvice-barili nisam uspio završiti.Strojčić poslao u servis.Unaprijed,nažalost imam iskustva,znam dijagnozu popravka>treba mijenjati motor a i elektronika je nešto sumnjiva?Dida je napisao/la:
Je li cijeli strojčić Proxxonov? Bačvice odlično izgledaju.
Dok očekujem povratak tokarilice idemo početi montirati jedra
_________________
Pozdrav,Nonić
Nonić- Porucnik korvete
-
Posts : 731
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Re: FALKUŠE U IZGRADNJI
Tebi je već jednom "crknuo" jedan Proxxonov strojčić? Što je to bilo?
_________________
Pozdrav,
Dida
![Very Happy](https://2img.net/i/fa/i/smiles/icon_biggrin.png)
Dida- Kontraadmiral
-
Posts : 2168
Reputation : 359
Član od : 20.07.2013
Dob : 83
Sjedište : Sisak
Re: FALKUŠE U IZGRADNJI
Dida je napisao/la:Tebi je već jednom "crknuo" jedan Proxxonov strojčić? Što je to bilo?
Ne jednom već 5-6 puta, a možda u više, morao sam slati strojeve na servis.Na predhodnoj tokarilici "crknuo"motor,nisam mogao čekati pa nabavio novu.Sada i za nju očekujem"dijagnozu".Baš i ne vjerujem da je uvijek krivo neadekvatno korištenje.
_________________
Pozdrav,Nonić
Nonić- Porucnik korvete
-
Posts : 731
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Nonić- Porucnik korvete
-
Posts : 731
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Re: FALKUŠE U IZGRADNJI

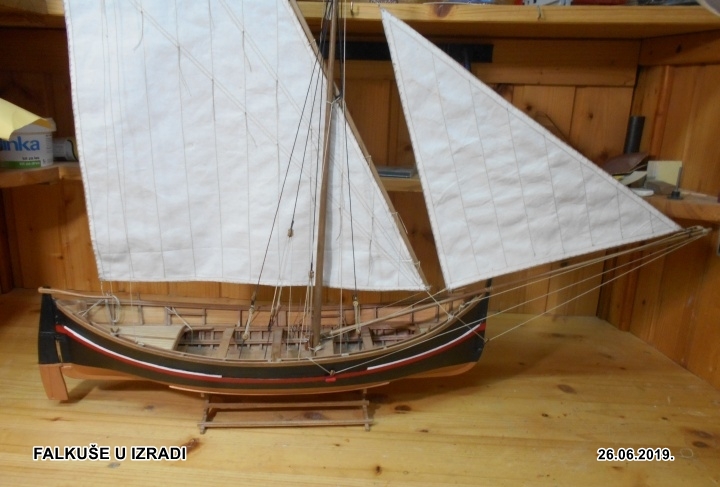

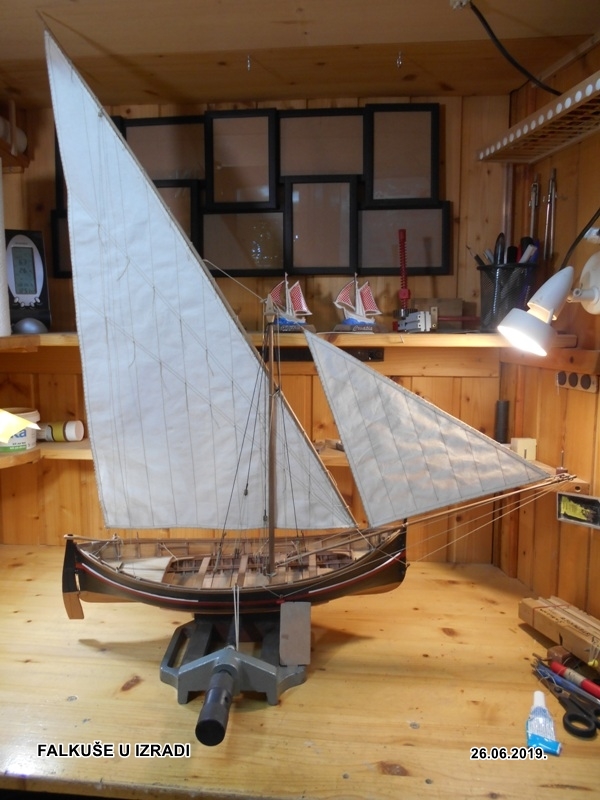

Nakon podizanja jedara vidljivo je da treba napraviti nova jedra za onu manju,1:30,falkušu(slika 1).Jedra su ispala previše nagrišpana-naborana.Za veću,!:20,falkušu (slika 2 i 3)zadovoljavaju,bar po nekom mojem kriteriju.
![FALKUŠE U IZGRADNJI - Page 4 FF122](https://i.postimg.cc/BbNnHBNs/FF122.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF-123](https://i.postimg.cc/SQGsBm45/FF-123.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF124](https://i.postimg.cc/2886mg85/FF124.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF122](https://i.postimg.cc/BbNnHBNs/FF122.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF-123](https://i.postimg.cc/SQGsBm45/FF-123.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF124](https://i.postimg.cc/2886mg85/FF124.jpg)
_________________
Pozdrav,Nonić
Nonić- Porucnik korvete
-
Posts : 731
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Dida- Kontraadmiral
-
Posts : 2168
Reputation : 359
Član od : 20.07.2013
Dob : 83
Sjedište : Sisak
Re: FALKUŠE U IZGRADNJI
Peglao sam je i peglao i prije i poslije izrade ali ostala je kako vidiš na slici.Tek pri izradi uvidjeli gdje smo pri šivanju griješili.U izradi smo novg jedra i prečke-floka za onu manju falkušu,valjda će ispasti malo bolje.Dida je napisao/la:A da jedro prvo probaš ispeglati?
![FALKUŠE U IZGRADNJI - Page 4 FF125](https://i.postimg.cc/9MfNZ32M/FF125.jpg)
_________________
Pozdrav,Nonić
Nonić- Porucnik korvete
-
Posts : 731
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Re: FALKUŠE U IZGRADNJI

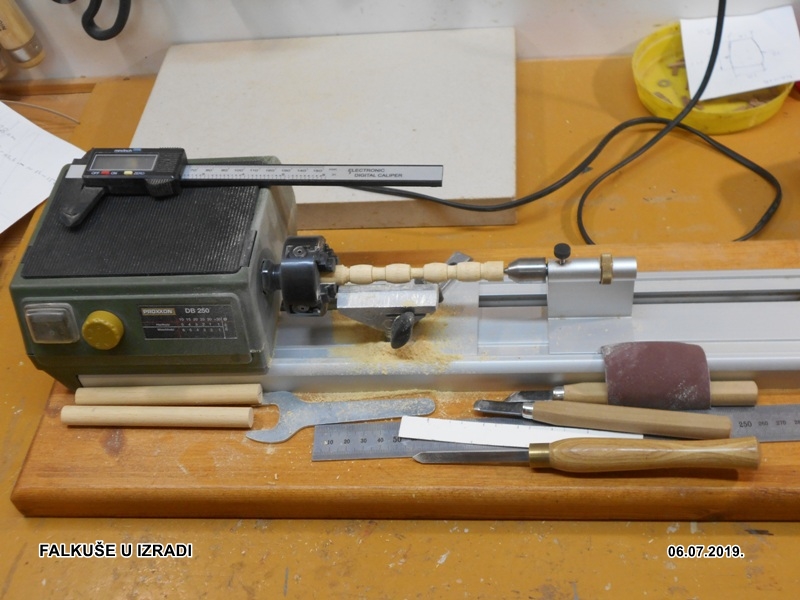

Makinica-strojček vratio se sa servisa.Nastavlja se izrada onih manjih(1:30) bačvtca-barila.
![FALKUŠE U IZGRADNJI - Page 4 FF126](https://i.postimg.cc/3JW11kyg/FF126.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF126](https://i.postimg.cc/3JW11kyg/FF126.jpg)
_________________
Pozdrav,Nonić
Nonić- Porucnik korvete
-
Posts : 731
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Re: FALKUŠE U IZGRADNJI

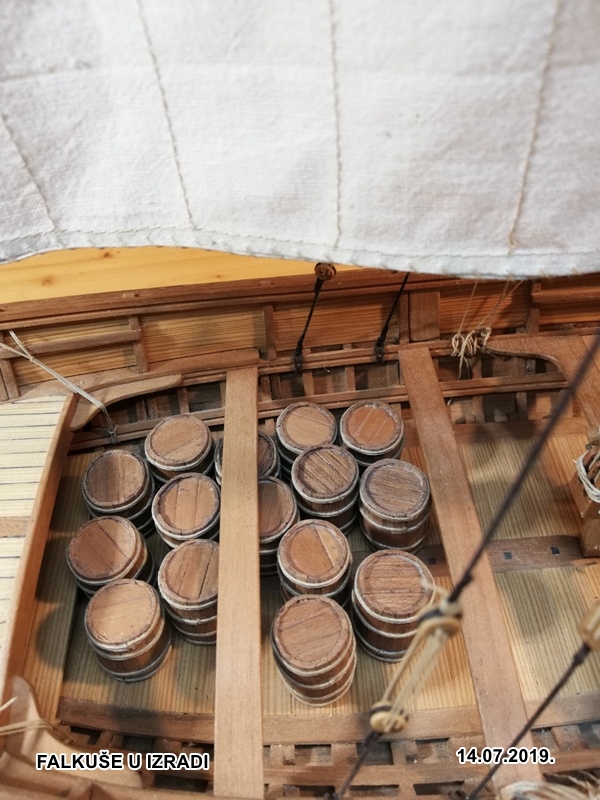

Bačvice-barili izrađeni.evo kako otprilike izgledaju.
![FALKUŠE U IZGRADNJI - Page 4 FF127](https://i.postimg.cc/mZQkHZKY/FF127.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF128](https://i.postimg.cc/c4hJF9x6/FF128.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF127](https://i.postimg.cc/mZQkHZKY/FF127.jpg)
![FALKUŠE U IZGRADNJI - Page 4 FF128](https://i.postimg.cc/c4hJF9x6/FF128.jpg)
_________________
Pozdrav,Nonić
Nonić- Porucnik korvete
-
Posts : 731
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Dida- Kontraadmiral
-
Posts : 2168
Reputation : 359
Član od : 20.07.2013
Dob : 83
Sjedište : Sisak
Stranica 4 / 5. • 1, 2, 3, 4, 5
Stranica 4 / 5.
Permissions in this forum:
Ne moľeą odgovarati na postove.
|
|
