Pola Leuta 1:10 - Page 3 Empty Re: Pola Leuta 1:10

Postaj by Dida on sub tra 18 2020, 21:36

Kako uzmeš u obzir promjer glodala?

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kapetan bojnog broda
Kapetan bojnog broda

Hrvatska
Mozzila Firefox
Posts : 1847
Reputation : 353
Član od : 20.07.2013
Dob : 79
Sjedište : Sisak

[Vrh] Go down

Pola Leuta 1:10 - Page 3 Empty Re: Pola Leuta 1:10

Postaj by Matija on sub tra 18 2020, 22:05

Dida,

nacrtam u stvarnim dimenzijama a onda određujem puteve noža.
Tu odaberem vrstu noža koji može biti različit po promjeru, ravan, zaobljen ili konusni na vrhu te onda zadam da li reže po crti ili izvan ili unutar objekta. Uvijek treba paziti na promjer noža jer veći promjer neće moći napraviti dobar kut ili neće moći ući u uski dio koji treba izrezati.
Kod 3d rezanja prvo ide na grubo sa ravnim nožem,  skine višak materijala i ostavi se koja desetinka mm pa se onda skida na fino sa nožem koji ima zaobljen vrh.

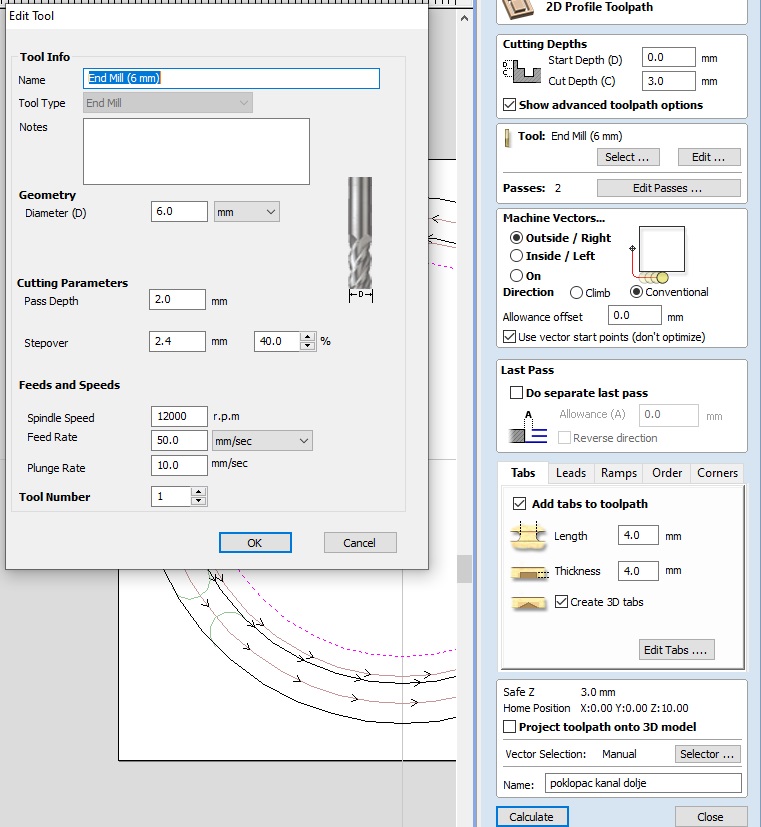

Ovdje je primjer za rezanje:

Pola Leuta 1:10 - Page 3 Cut10

...a ovdje za 3d:

Pola Leuta 1:10 - Page 3 3d10

_________________
Pozdrav, Matija Wink.
Matija
Matija
Administrator
Administrator

Hrvatska
Google Chrom
Posts : 795
Reputation : 959
Član od : 06.02.2014
Dob : 56
Sjedište : Njivice / Krk

[Vrh] Go down

Pola Leuta 1:10 - Page 3 Empty Re: Pola Leuta 1:10

Postaj by Matija on pon tra 20 2020, 18:25

Radovi idu dalje:

Pola Leuta 1:10 - Page 3 Img_2188

Pola Leuta 1:10 - Page 3 Img_2189

Pola Leuta 1:10 - Page 3 Img_2187

_________________
Pozdrav, Matija Wink.
Matija
Matija
Administrator
Administrator

Hrvatska
Google Chrom
Posts : 795
Reputation : 959
Član od : 06.02.2014
Dob : 56
Sjedište : Njivice / Krk

[Vrh] Go down

Pola Leuta 1:10 - Page 3 Empty Re: Pola Leuta 1:10

Postaj by Matija on pon tra 20 2020, 18:27

Pola Leuta 1:10 - Page 3 Img_2191

Pola Leuta 1:10 - Page 3 Img_2192

Pola Leuta 1:10 - Page 3 Img_2190

_________________
Pozdrav, Matija Wink.
Matija
Matija
Administrator
Administrator

Hrvatska
Google Chrom
Posts : 795
Reputation : 959
Član od : 06.02.2014
Dob : 56
Sjedište : Njivice / Krk

[Vrh] Go down

Pola Leuta 1:10 - Page 3 Empty Re: Pola Leuta 1:10

Postaj by Matija on pon tra 20 2020, 18:30

Pola Leuta 1:10 - Page 3 Img_2195

Pola Leuta 1:10 - Page 3 Img_2193

Pola Leuta 1:10 - Page 3 Img_2194

_________________
Pozdrav, Matija Wink.
Matija
Matija
Administrator
Administrator

Hrvatska
Google Chrom
Posts : 795
Reputation : 959
Član od : 06.02.2014
Dob : 56
Sjedište : Njivice / Krk

[Vrh] Go down

Pola Leuta 1:10 - Page 3 Empty Re: Pola Leuta 1:10

Postaj by Matija on sri tra 22 2020, 22:58

Paluba napreduje:

Pola Leuta 1:10 - Page 3 Img_2218

Pola Leuta 1:10 - Page 3 Img_2220

Pola Leuta 1:10 - Page 3 Img_2219

_________________
Pozdrav, Matija Wink.
Matija
Matija
Administrator
Administrator

Hrvatska
Google Chrom
Posts : 795
Reputation : 959
Član od : 06.02.2014
Dob : 56
Sjedište : Njivice / Krk

[Vrh] Go down

Pola Leuta 1:10 - Page 3 Empty Re: Pola Leuta 1:10

Postaj by Matija on sri tra 22 2020, 23:01

Pola Leuta 1:10 - Page 3 Img_2221

Pola Leuta 1:10 - Page 3 Img_2222

Pola Leuta 1:10 - Page 3 Img_2223

_________________
Pozdrav, Matija Wink.
Matija
Matija
Administrator
Administrator

Hrvatska
Google Chrom
Posts : 795
Reputation : 959
Član od : 06.02.2014
Dob : 56
Sjedište : Njivice / Krk

[Vrh] Go down

Pola Leuta 1:10 - Page 3 Empty Re: Pola Leuta 1:10

Postaj by Matija on sri tra 22 2020, 23:05

Pola Leuta 1:10 - Page 3 Img_2226

Pola Leuta 1:10 - Page 3 Img_2225

Stari, ova je slika samo za tebe Wink.

Pola Leuta 1:10 - Page 3 Img_2224

_________________
Pozdrav, Matija Wink.
Matija
Matija
Administrator
Administrator

Hrvatska
Google Chrom
Posts : 795
Reputation : 959
Član od : 06.02.2014
Dob : 56
Sjedište : Njivice / Krk

[Vrh] Go down

Pola Leuta 1:10 - Page 3 Empty Re: Pola Leuta 1:10

Postaj by Matija on sri tra 22 2020, 23:08

Pola Leuta 1:10 - Page 3 Img_2228

Pola Leuta 1:10 - Page 3 Img_2227

Pola Leuta 1:10 - Page 3 Img_2229

_________________
Pozdrav, Matija Wink.
Matija
Matija
Administrator
Administrator

Hrvatska
Google Chrom
Posts : 795
Reputation : 959
Član od : 06.02.2014
Dob : 56
Sjedište : Njivice / Krk

[Vrh] Go down

Pola Leuta 1:10 - Page 3 Empty Re: Pola Leuta 1:10

Postaj by MarDel on sri tra 22 2020, 23:25

No comment!! Very Happy Very Happy Very Happy Samo gledam....iznova.....pa opet iznova....
LP Marin
MarDel
MarDel
Razvodnik
Razvodnik

Sjeverna Makedonija
Google Chrom
Posts : 71
Reputation : 21
Član od : 10.04.2019
Sjedište : Skoplje

[Vrh] Go down

Pola Leuta 1:10 - Page 3 Empty Re: Pola Leuta 1:10

Postaj by stari on čet tra 23 2020, 09:02

Sada "mirror" i imaš cijeli trup. Very Happy

_________________
Josip Pupačić: I gledam more gdje se k meni penje
i slušam more dobrojutro veli
stari
stari
Porucnik fregate
Porucnik fregate

Hrvatska
Google Chrom
Posts : 940
Reputation : 427
Član od : 28.08.2013
Dob : 73
Sjedište : Kastav

[Vrh] Go down

Pola Leuta 1:10 - Page 3 Empty Re: Pola Leuta 1:10

Postaj by Dida on čet tra 23 2020, 10:26

@stari je napisao/la:Sada "mirror" i imaš cijeli trup. Very Happy
Da! Prvo "Mirror", pa onda "Combine" i ima cijeli leut.

Šalu na stranu. Doista lijep uradak. I poučan za svakog od nas.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kapetan bojnog broda
Kapetan bojnog broda

Hrvatska
Mozzila Firefox
Posts : 1847
Reputation : 353
Član od : 20.07.2013
Dob : 79
Sjedište : Sisak

[Vrh] Go down

Pola Leuta 1:10 - Page 3 Empty Re: Pola Leuta 1:10

Postaj by stari on čet tra 23 2020, 10:48

@Dida je napisao/la: Doista lijep uradak. I poučan za svakog od nas.
U potpunosti se slažem. Inače u ovo doba psihići preporučuju što više šale.

_________________
Josip Pupačić: I gledam more gdje se k meni penje
i slušam more dobrojutro veli
stari
stari
Porucnik fregate
Porucnik fregate

Hrvatska
Google Chrom
Posts : 940
Reputation : 427
Član od : 28.08.2013
Dob : 73
Sjedište : Kastav

[Vrh] Go down

Pola Leuta 1:10 - Page 3 Empty Re: Pola Leuta 1:10

Postaj by Dida on čet tra 23 2020, 14:53

@stari je napisao/la:
@Dida je napisao/la: Doista lijep uradak. I poučan za svakog od nas.
U potpunosti se slažem. Inače u ovo doba psihići preporučuju što više šale.
Šala je uvijek dobro došla. I kada nema Korone.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kapetan bojnog broda
Kapetan bojnog broda

Hrvatska
Mozzila Firefox
Posts : 1847
Reputation : 353
Član od : 20.07.2013
Dob : 79
Sjedište : Sisak

[Vrh] Go down

Pola Leuta 1:10 - Page 3 Empty Re: Pola Leuta 1:10

Postaj by Matija on čet tra 23 2020, 21:39

Hvala Marine,
Dida i Stari - što se mene tiče, mirror može jedino na 3D printer Wink, danas je sve moguće.
... ali prvo ga moram završiti pa tako radovi idu dalje:


Pola Leuta 1:10 - Page 3 Img_2230

Pola Leuta 1:10 - Page 3 Img_2231

Pola Leuta 1:10 - Page 3 Img_2232

Pola Leuta 1:10 - Page 3 Img_2233

_________________
Pozdrav, Matija Wink.
Matija
Matija
Administrator
Administrator

Hrvatska
Google Chrom
Posts : 795
Reputation : 959
Član od : 06.02.2014
Dob : 56
Sjedište : Njivice / Krk

[Vrh] Go down

Pola Leuta 1:10 - Page 3 Empty Re: Pola Leuta 1:10

Postaj by MarDel on pet tra 24 2020, 00:01

I gledam.......gledam......ucim...proucavam.... A sta cu nauciti vidjet cemo.. Very Happy Very Happy .
LP Marin
MarDel
MarDel
Razvodnik
Razvodnik

Sjeverna Makedonija
Google Chrom
Posts : 71
Reputation : 21
Član od : 10.04.2019
Sjedište : Skoplje

[Vrh] Go down

Pola Leuta 1:10 - Page 3 Empty Re: Pola Leuta 1:10

Postaj by MarDel on pet tra 24 2020, 00:05

@Matija je napisao/la:Hvala Marine,
Dida i Stari - što se mene tiče, mirror može jedino na 3D printer Wink, danas je sve moguće.
... ali prvo ga moram završiti pa tako radovi idu dalje:


Pola Leuta 1:10 - Page 3 Img_2230

Pola Leuta 1:10 - Page 3 Img_2231

Pola Leuta 1:10 - Page 3 Img_2232

Pola Leuta 1:10 - Page 3 Img_2233

Ipak jos nisu izmislili 3D printer koji moze zamjeniti imaginaciju i inventivnost. I nikad nece......
MarDel
MarDel
Razvodnik
Razvodnik

Sjeverna Makedonija
Google Chrom
Posts : 71
Reputation : 21
Član od : 10.04.2019
Sjedište : Skoplje

[Vrh] Go down

Pola Leuta 1:10 - Page 3 Empty Re: Pola Leuta 1:10

Postaj by Dida on pet tra 24 2020, 08:50

Matija, kako si radio drvene šipkice s kojima imitiraš prikucavanje palubnih trenica?

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kapetan bojnog broda
Kapetan bojnog broda

Hrvatska
Mozzila Firefox
Posts : 1847
Reputation : 353
Član od : 20.07.2013
Dob : 79
Sjedište : Sisak

[Vrh] Go down

Pola Leuta 1:10 - Page 3 Empty Re: Pola Leuta 1:10

Postaj by Matija on pet tra 24 2020, 21:23

Dida,

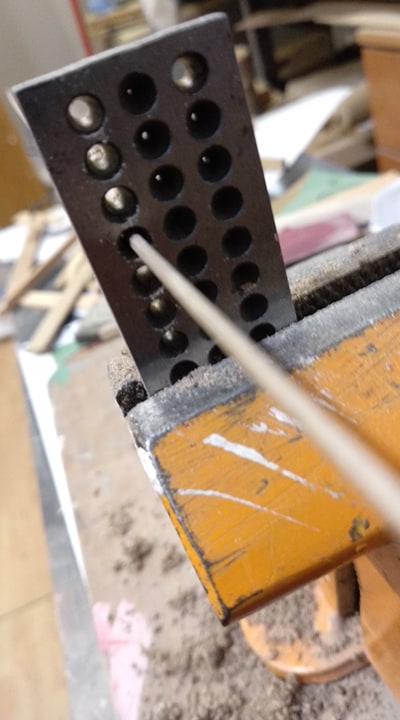

imitacija čepova na palubi je od oraha. Letvice 1,5 x 1,5 mm izvučem kroz kalibar za žicu (tako se alat zove kod nas a koriste ga zlatari). Ovu konkretno sam provlačio kroz 5 različitih veličina dok ne dobijem okruglu šipku promjera 1,5 mm, sve traje nekoliko sekundi i brzo ide. . Alat je kod nas teško nalazi i skup je ali zato ga ima po pristupačnim cijenama na internetu (ebay), engleski naziv je DRAWPLATE.

Pola Leuta 1:10 - Page 3 T410

Pola Leuta 1:10 - Page 3 T310

Pola Leuta 1:10 - Page 3 T210

_________________
Pozdrav, Matija Wink.
Matija
Matija
Administrator
Administrator

Hrvatska
Google Chrom
Posts : 795
Reputation : 959
Član od : 06.02.2014
Dob : 56
Sjedište : Njivice / Krk

[Vrh] Go down

Pola Leuta 1:10 - Page 3 Empty Re: Pola Leuta 1:10

Postaj by Matija on sri tra 29 2020, 19:38

Još malo sličica leuta. Postavljanje cente.

Pola Leuta 1:10 - Page 3 Img_2235

Pola Leuta 1:10 - Page 3 Img_2234

Pola Leuta 1:10 - Page 3 Img_2236

_________________
Pozdrav, Matija Wink.
Matija
Matija
Administrator
Administrator

Hrvatska
Google Chrom
Posts : 795
Reputation : 959
Član od : 06.02.2014
Dob : 56
Sjedište : Njivice / Krk

[Vrh] Go down

Pola Leuta 1:10 - Page 3 Empty Re: Pola Leuta 1:10

Postaj by Matija on sri tra 29 2020, 19:40

Pola Leuta 1:10 - Page 3 Img_2238

Pola Leuta 1:10 - Page 3 Img_2239

Pola Leuta 1:10 - Page 3 Img_2237

Pola Leuta 1:10 - Page 3 Img_2240

_________________
Pozdrav, Matija Wink.
Matija
Matija
Administrator
Administrator

Hrvatska
Google Chrom
Posts : 795
Reputation : 959
Član od : 06.02.2014
Dob : 56
Sjedište : Njivice / Krk

[Vrh] Go down

Pola Leuta 1:10 - Page 3 Empty Re: Pola Leuta 1:10

Postaj by Dida on čet tra 30 2020, 11:00

@Matija je napisao/la:Pola Leuta 1:10 - Page 3 Img_2239
Matija, kakva ti je tehnika savijanja letvica?

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kapetan bojnog broda
Kapetan bojnog broda

Hrvatska
Mozzila Firefox
Posts : 1847
Reputation : 353
Član od : 20.07.2013
Dob : 79
Sjedište : Sisak

[Vrh] Go down

Pola Leuta 1:10 - Page 3 Empty Re: Pola Leuta 1:10

Postaj by Matija on sri svi 06 2020, 12:24

@Dida je napisao/la:
Matija, kakva ti je tehnika savijanja letvica?

Dida, kod mene je uvijek isto. Koristim samo fen za skidanje boje.

Pola Leuta 1:10 - Page 3 95343910

_________________
Pozdrav, Matija Wink.
Matija
Matija
Administrator
Administrator

Hrvatska
Google Chrom
Posts : 795
Reputation : 959
Član od : 06.02.2014
Dob : 56
Sjedište : Njivice / Krk

[Vrh] Go down

Pola Leuta 1:10 - Page 3 Empty Re: Pola Leuta 1:10

Postaj by Dida on ned svi 10 2020, 10:43

Sve dobro izgleda, ali paluba mi je najbolja!

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kapetan bojnog broda
Kapetan bojnog broda

Hrvatska
Mozzila Firefox
Posts : 1847
Reputation : 353
Član od : 20.07.2013
Dob : 79
Sjedište : Sisak

[Vrh] Go down

Pola Leuta 1:10 - Page 3 Empty Re: Pola Leuta 1:10

Postaj by livio on ned svi 10 2020, 21:04

Slažem se Dida ,vidi se da je bio Željkov učenik.
Lp!
livio
livio
Skupnik
Skupnik

Hrvatska
Posts : 129
Reputation : 92
Član od : 19.02.2015
Dob : 61
Sjedište : Pula

[Vrh] Go down

Pola Leuta 1:10 - Page 3 Empty Re: Pola Leuta 1:10

Postaj by Sponsored content


Sponsored content


[Vrh] Go down

Stranica 3 / 4. Previous  1, 2, 3, 4  Next

[Vrh]



Permissions in this forum:
Ne moľeą odgovarati na postove.
