3d Loger i izrada polumodela

4 posters

Go down

3d Loger i izrada polumodela Empty 3d Loger i izrada polumodela

Postaj by Matija uto pro 31 2019, 20:13

Ovih dana sam nacrtao 3d model logera u mjerilu 1:100 (17 cm) te sam izradio polumodel od drveta.

Započeo sam crtati u Rhinu ali baš nisam savladao sve zamke. Naime nije mi dobro ispadala krma i prova.
3d Loger i izrada polumodela Rhino110

Nakon toga sam ga nacrtao u Delftship-u jer bi to sa Rhinom trajalo dosta duže.

Nije ni to sjajno ispalo jer nisam znao iscrtati kobilicu Wink.

3d Loger i izrada polumodela Df110

Poslije toga model je prebačen u Aspire gdje sam dodao 2d kobilicu i kormilo.

3d Loger i izrada polumodela Log10

..zadani su putevi noža:

3d Loger i izrada polumodela Loger10

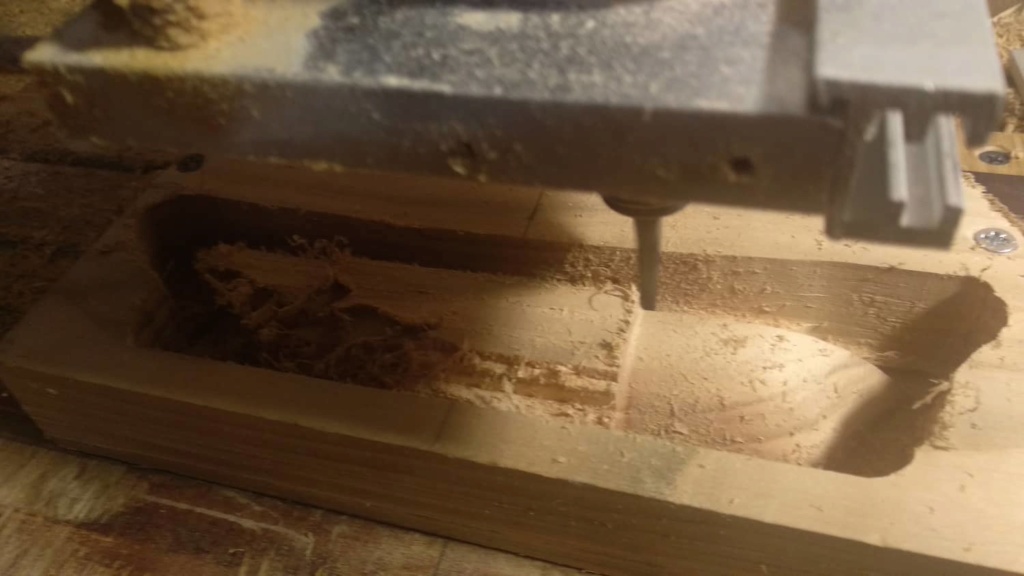

... te je G-code poslan na stroj za obradu:

3d Loger i izrada polumodela Loger_10

3d Loger i izrada polumodela Loger_11

Ipak, bit će potrebne male korekcije u izboru noža jer je model malo oštećen (deflekcija noža) ali rezultat je na kraju ok Smile.

3d Loger i izrada polumodela Loger_12

_________________
Pozdrav, Matija Wink.
Matija
Matija
Administrator
Administrator

Hrvatska
Google Chrom
Posts : 847
Reputation : 964
Član od : 06.02.2014
Dob : 58
Sjedište : Njivice / Krk
Bez opomene

[Vrh] Go down

3d Loger i izrada polumodela Empty Re: 3d Loger i izrada polumodela

Postaj by moto-klasika uto pro 31 2019, 20:38

Bravo, Matija!
Vjerujem da ćeš male greške lako ispraviti.
Srećno u 2020!
Pozdrav i poštovanje,
Zoran

_________________
"I cvrči, cvrči cvrčak na čvoru crne smrče"
~Vladimir Nazor
moto-klasika
moto-klasika
Skupnik
Skupnik

Srbija
Google Chrom
Posts : 101
Reputation : 60
Član od : 14.09.2019
Dob : 70
Sjedište : Bern, Swiss
Bez opomene

[Vrh] Go down

3d Loger i izrada polumodela Empty Re: 3d Loger i izrada polumodela

Postaj by Dida sri sij 01 2020, 11:55

Lijep posao, Matija! Kada čovjek vidi kako to izgleda poželi imati slični strojčić.

Želim ti sretnu Novu godinu. Very Happy

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2005
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

[Vrh] Go down

3d Loger i izrada polumodela Empty Re: 3d Loger i izrada polumodela

Postaj by stari sri sij 01 2020, 12:39

Hajde me malo podučite: ćemu služi polumodel?

_________________
Josip Pupačić: I gledam more gdje se k meni penje
i slušam more dobrojutro veli
stari
stari
Porucnik fregate
Porucnik fregate

Hrvatska
Google Chrom
Posts : 995
Reputation : 428
Član od : 28.08.2013
Dob : 75
Sjedište : Kastav
Bez opomene

[Vrh] Go down

3d Loger i izrada polumodela Empty Re: 3d Loger i izrada polumodela

Postaj by Dida sri sij 01 2020, 13:04

@stari je napisao/la:Hajde me malo podučite: ćemu služi polumodel?
Prvenstveno za provjeru oblika trupa.  Posebno vodnih linija. Polumodel se radi od daščica čija je debljina jednaka razmaku vodnih linija. Na daščicu iscrtaš vodnu liniju i izrežeš oblik VL. (VL = vodna linija.) Potom ih zalijepiš i dobiješ trup "na skaline". Višak materijala skineš turpijom i dobiješ formu polovine trupa. Pod rukom osjetiš ima li "grba" i "rupa". Trup obradiš da bude lijepo gladak i da površna trupa teče glatko i kontinuirano. Onda polumodel možeš razlijepiti i daščice postaviti na crtež vodnih linija. Tada lijepo vidiš gdje linija ne teče prirodno i gdje ju trebaš popraviti.
A polumodel lijepo izgleda kad ga fino pobrusiš i lakiraš i zakucaš na zid. To je druga namjena. Very Happy

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2005
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

[Vrh] Go down

3d Loger i izrada polumodela Empty Re: 3d Loger i izrada polumodela

Postaj by Matija čet sij 02 2020, 16:33

U pravu si Dida. Loger je za izložiti na zid.

Ovo je jedan "pravi" polumodel, napravljen od daščica iz Leutove radionice:

3d Loger i izrada polumodela Img_2113

... a polumodel logera će biti napravljen slično ovom polumodelu gajete:

3d Loger i izrada polumodela Img_2115
3d Loger i izrada polumodela Img_2114

_________________
Pozdrav, Matija Wink.
Matija
Matija
Administrator
Administrator

Hrvatska
Google Chrom
Posts : 847
Reputation : 964
Član od : 06.02.2014
Dob : 58
Sjedište : Njivice / Krk
Bez opomene

[Vrh] Go down

3d Loger i izrada polumodela Empty Re: 3d Loger i izrada polumodela
