Gambeti Empty Gambeti

Postaj by Dida pon sij 20 2014, 13:14

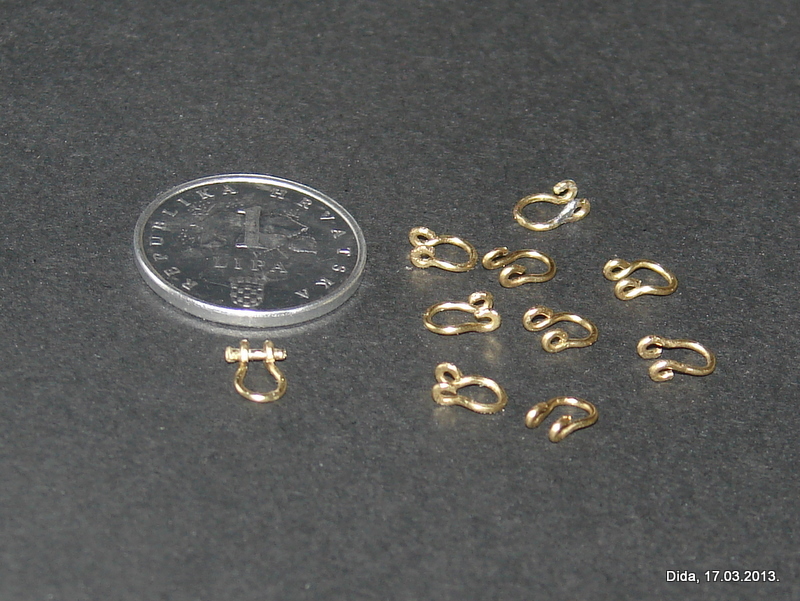

Postupak izrade:


  • Izračunati razvijenu dužinu žice, odrezati žicu na mjeru i poravnati krajeve


  • Zgnječiti krajeve žice ravnim kliještima


  • U spljoštenim krajevima žice točkalom označiti položaj rupe (da svrdlo ne odskliže ustranu)


  • Probušiti rupe


  • Savinuti žicu

Isti postupak vrijedi i za svornjak gambeta, samo se zgnječi jedan kraj žice. Svornjak najmanjeg gambeta ima promjer 0,6 mm pa se ne može narezati navoj.  Cool

[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this image.]

Pravi (omega) gambet:

[You must be registered and logged in to see this image.]

_________________
Pozdrav,
Dida [You must be registered and logged in to see this image.]
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2005
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

[Vrh] Go down

Gambeti Empty Re: Gambeti

Postaj by stari pon sij 20 2014, 15:25

[You must be registered and logged in to see this link.] je napisao/la:Postupak izrade:


Svornjak najmanjeg gambeta ima promjer 0,6 mm pa se ne može narezati navoj.  Cool

Nekada je kružio vic: Rusi izradili žicu tanku kao vlas i poslali je amerikancima. Ameri izbušili rupo kroz nju i poslali njemcima, a švabe urezali navoj. Very Happy

_________________
Josip Pupačić: I gledam more gdje se k meni penje
i slušam more dobrojutro veli
stari
stari
Porucnik fregate
Porucnik fregate

Hrvatska
Google Chrom
Posts : 995
Reputation : 428
Član od : 28.08.2013
Dob : 75
Sjedište : Kastav
Bez opomene

[Vrh] Go down

Gambeti Empty Re: Gambeti

Postaj by Dida pon sij 20 2014, 15:54

[You must be registered and logged in to see this link.] je napisao/la:... i poslali Njemcima, a Švabe urezali navoj. Very Happy
Stari, imaš li adresu tih Njemaca? Treba mi.  Cool

_________________
Pozdrav,
Dida [You must be registered and logged in to see this image.]
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2005
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

[Vrh] Go down

Gambeti Empty Gambeti i rogovi

Postaj by Tomislav Viljetić pon sij 20 2014, 21:09

Dida, gambeti su dobri. Možda bi ih mogao malo doraditi; skratiti dio svornjaka i na ušici izbušiti rupe.
  Svornjak vrlo često "zagrize" pa je rupa neophodna , da se u nju uvuče kavija - rog, mornarskog noža, pa odvida.

[You must be registered and logged in to see this image.]

Donja slika prikazuje mornarski nož na preklapanje s rogom za gambete.

[You must be registered and logged in to see this image.]

_________________
Pozdrav, Nostromo
Tomislav Viljetić
Tomislav Viljetić
Savjetnik
Savjetnik

Hrvatska
Mozzila Firefox
Posts : 583
Reputation : 243
Član od : 27.07.2013
Dob : 74
Sjedište : Zagreb
Bez opomene

[Vrh] Go down

Gambeti Empty Svornjaci s rupama

Postaj by Dida sri sij 29 2014, 17:23

Sada svornjaci imaju rupe za rog mornarskog noža. Promjer rupe je 0,5 mm. Svornjaci su predugi, ali ću ih skratiti na pravu mjeru nakon montaže na brod.

[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this image.]

_________________
Pozdrav,
Dida [You must be registered and logged in to see this image.]
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2005
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

[Vrh] Go down

Gambeti Empty Re: Gambeti

Postaj by Nonić sri sij 29 2014, 23:26

Koji je materijal žice,koji promjer (0,8-1 mm?),za svornjak  znamo.
Da li ih misliš pocrniti i kako.Biti će interesantno ih vidjeti na leutu,jedva čekamo ove male škopce.
-

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 658
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

[Vrh] Go down

Gambeti Empty Re: Gambeti

Postaj by Dida čet sij 30 2014, 10:22

Radi se o mesinganoj žici promjera 1 mm. Svornjak je, također, mesingana žica ali manjeg promjera - 0,6 mm. Škopce sam već probao pocrniti kemikalijom kupljenom u "Lovcu" za bruniranje čelika. Postupak baš i nije uspio, jer se crna boja oljuštila, pa sve izgleda krastavo. Sad

_________________
Pozdrav,
Dida [You must be registered and logged in to see this image.]
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2005
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

[Vrh] Go down

Gambeti Empty Re: Gambeti

Postaj by Nonić čet sij 30 2014, 20:30

[You must be registered and logged in to see this link.] je napisao/la:Postupak baš i nije uspio, jer se crna boja oljuštila, pa sve izgleda krastavo. Sad
Mjed(mesing) pocrnim sa nekom kemikalijom pod nazivom:brunitore fredo per ottone,kupljenom pred par godina u Trstu.Vjerovatno bi se sada mogla kupiti negdje kod nas.Pakovanje je 70 ml,cijena 14 eura + prijevoz.
Inače manje uradke od čel. žice pocrnim tako da iste užarim sa malim plamenikom i ubacim u strojno ulje.

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 658
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

[Vrh] Go down

Gambeti Empty Zovi HAK !

Postaj by Tomislav Viljetić pet sij 31 2014, 14:27

Bok, dečki !

Ne znam kako to ide u maketarstvu, ali u gotovo pola stoljeća tumbanja po barkama i brodima, nisam naišao na brunirane gambete - škopce. Koliko me pamet još služi, mislim da je ta tema već prije apsolvirana, ako nije, Dida za sigurno ima podatke u strogo čuvanom arhivu.
   Gambeti, radanče i sav brodski okov dolazi, a i nekad je dolazio iz proizvodnje vruče cinčan. Nekad, na našim prostorima, gambeti su dolazili iz željezare Ravne na Koruškom, kasnije ih je proizvodio "Vulkan" iz Rijeke. ( Nap. dans se rade od nehrđajućih materijala ; inox i sl. )

Proizvod koji dolazi na barku, brod ... i kao takav montira se na željeno mjesto.

[You must be registered and logged in to see this image.]

Gambeti ostaju takve boje, neko vrijeme, dok sol i rad ne učine svoje. Najprije posive (oksidiraju ) i pomalo počinju gubiti zaštitni sloj cinka.

[You must be registered and logged in to see this image.]

Gambeti polagano počinju puštati ruzinu (hrđu)

[You must be registered and logged in to see this image.]

I šta sad ? Zovi HAK ?  Ne, nostromo zovne moca (mali od kuverte) uvali mu špacetu (žičanu četku), dva pinela,  važ minija i važ piture.

Nakon toga, gambeti izgledaju ovako :

[You must be registered and logged in to see this image.]

 Na vama je, poštovani kolege maketari, da malo razmislite, a nakon toga, pokušajte približiti maketarske detalje stvarnosti.

_________________
Pozdrav, Nostromo
Tomislav Viljetić
Tomislav Viljetić
Savjetnik
Savjetnik

Hrvatska
Mozzila Firefox
Posts : 583
Reputation : 243
Član od : 27.07.2013
Dob : 74
Sjedište : Zagreb
Bez opomene

[Vrh] Go down

Gambeti Empty Re: Gambeti

Postaj by Nonić pet sij 31 2014, 15:55

[You must be registered and logged in to see this link.] je napisao/la:[/img]

 Na vama je, poštovani kolege maketari, da malo razmislite, a nakon toga, pokušajte približiti maketarske detalje stvarnosti.
Da, da, sve to štima ali kad se leut,bragoc i trabakul budu vraćali iz škvera sa remonta svi škopci biti će "brumirani"-piturani va črno.

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 658
Reputation : 327
Član od : 28.07.2013
Sjedište : Rabac
Bez opomene

[Vrh] Go down

Gambeti Empty Re: Gambeti

Postaj by Dida sub vel 01 2014, 00:10

Sada i moji gambeti liče na one u upotrebi, prije pituranja. Very Happy
