Nacrti bracere (za preuzeti) Empty Nacrti bracere (za preuzeti)

Postaj by Dida čet sij 16 2014, 14:33

"Tehnodidaktin" komplet nacrta iz 1981. godine. Prvo su upute i specifikacije dijelova iz nekadašnjeg kompleta. Nacrti slijede kada budu skenirani na prikladan način. Originalni nacrti se sastoje od dva nacrta formata 810 x 750 mm, a skener može prihvatiti samo A4 format.

Opće uputstvo

Nacrti bracere (za preuzeti) Bracer10

Nacrti bracere (za preuzeti) Bracer32


Zadnja promjena: Dida; sub oľu 20 2021, 11:36; ukupno mijenjano 3 put/a.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kontraadmiral
Kontraadmiral

Hrvatska
Mozzila Firefox
Posts : 2148
Reputation : 359
Član od : 20.07.2013
Dob : 82
Sjedište : Sisak
Bez opomene

[Vrh] Go down

Nacrti bracere (za preuzeti) Empty Sadržaj kompleta opreme za model broda

Postaj by Dida čet sij 16 2014, 14:36

Popis opreme za maketu bracere.

Nacrti bracere (za preuzeti) Bracer13


Zadnja promjena: Dida; uto kol 29 2017, 21:56; ukupno mijenjano 2 put/a.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kontraadmiral
Kontraadmiral

Hrvatska
Mozzila Firefox
Posts : 2148
Reputation : 359
Član od : 20.07.2013
Dob : 82
Sjedište : Sisak
Bez opomene

[Vrh] Go down

Nacrti bracere (za preuzeti) Empty Drvena građa u kompletu

Postaj by Dida čet sij 16 2014, 14:41

U kompletu je bila slijedeća drvena građa:

Nacrti bracere (za preuzeti) Bracer12

Nacrti bracere (za preuzeti) Bracer25


Zadnja promjena: Dida; uto kol 29 2017, 21:59; ukupno mijenjano 2 put/a.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kontraadmiral
Kontraadmiral

Hrvatska
Mozzila Firefox
Posts : 2148
Reputation : 359
Član od : 20.07.2013
Dob : 82
Sjedište : Sisak
Bez opomene

[Vrh] Go down

Nacrti bracere (za preuzeti) Empty Materijal i oprema po pozicijama

Postaj by Dida čet sij 16 2014, 14:49

Materijal i oprema makete bracere po pozicijama:

Nacrti bracere (za preuzeti) Bracer13

Nacrti bracere (za preuzeti) Bracer22

Nacrti bracere (za preuzeti) Bracer26

Nacrti bracere (za preuzeti) Bracer29


Zadnja promjena: Dida; uto kol 29 2017, 22:06; ukupno mijenjano 4 put/a.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kontraadmiral
Kontraadmiral

Hrvatska
Mozzila Firefox
Posts : 2148
Reputation : 359
Član od : 20.07.2013
Dob : 82
Sjedište : Sisak
Bez opomene

[Vrh] Go down

Nacrti bracere (za preuzeti) Empty Priprema jedara

Postaj by Dida čet sij 16 2014, 14:52

Impregniranje i patiniranje jedara:

Nacrti bracere (za preuzeti) Bracer28

Nacrti bracere (za preuzeti) Bracer30


Zadnja promjena: Dida; uto kol 29 2017, 22:08; ukupno mijenjano 2 put/a.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kontraadmiral
Kontraadmiral

Hrvatska
Mozzila Firefox
Posts : 2148
Reputation : 359
Član od : 20.07.2013
Dob : 82
Sjedište : Sisak
Bez opomene

[Vrh] Go down

Nacrti bracere (za preuzeti) Empty Re: Nacrti bracere (za preuzeti)

Postaj by Tamburash čet sij 16 2014, 16:58

Imam ja isto to za dubrovacku navu, samo sto nemam skener.. Potrudim se ovih dana staviti u elektronski oblik, pa stavim na forum.. Smile
avatar
Tamburash
Razvodnik
Razvodnik

Hrvatska
Safari
Posts : 78
Reputation : 12
Član od : 01.12.2013
Dob : 36
Sjedište : Osijek
Bez opomene

[Vrh] Go down

Nacrti bracere (za preuzeti) Empty Re: Nacrti bracere (za preuzeti)

Postaj by Dida čet sij 16 2014, 19:38

Tamburash je napisao/la:Imam ja isto to za dubrovacku navu, samo sto nemam skener.. Potrudim se ovih dana staviti u elektronski oblik, pa stavim na forum.. Smile
To bi bilo super! Probaj vidjeti možeš li što učiniti po tom pitanju.  Very Happy

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kontraadmiral
Kontraadmiral

Hrvatska
Mozzila Firefox
Posts : 2148
Reputation : 359
Član od : 20.07.2013
Dob : 82
Sjedište : Sisak
Bez opomene

[Vrh] Go down

Nacrti bracere (za preuzeti) Empty Prvi red segmenata slike

Postaj by Dida čet sij 16 2014, 19:50

Morao sam nacrt "rascjepkati" na 12 dijelova. Svaki dio odgovara A4 formatu. Uglovi A4 formata su označeni crvenim križićima.

Prvi red od 4 segmenta:

Nacrti bracere (za preuzeti) Bracer24

Nacrti bracere (za preuzeti) Bracer11

Nacrti bracere (za preuzeti) Bracer14

Nacrti bracere (za preuzeti) Bracer15


Zadnja promjena: Dida; sri kol 30 2017, 16:51; ukupno mijenjano 4 put/a.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kontraadmiral
Kontraadmiral

Hrvatska
Mozzila Firefox
Posts : 2148
Reputation : 359
Član od : 20.07.2013
Dob : 82
Sjedište : Sisak
Bez opomene

[Vrh] Go down

Nacrti bracere (za preuzeti) Empty Drugi red segmenata slike

Postaj by Dida čet sij 16 2014, 20:09

Drugi red od 4 segmenta

Nacrti bracere (za preuzeti) Bracer16

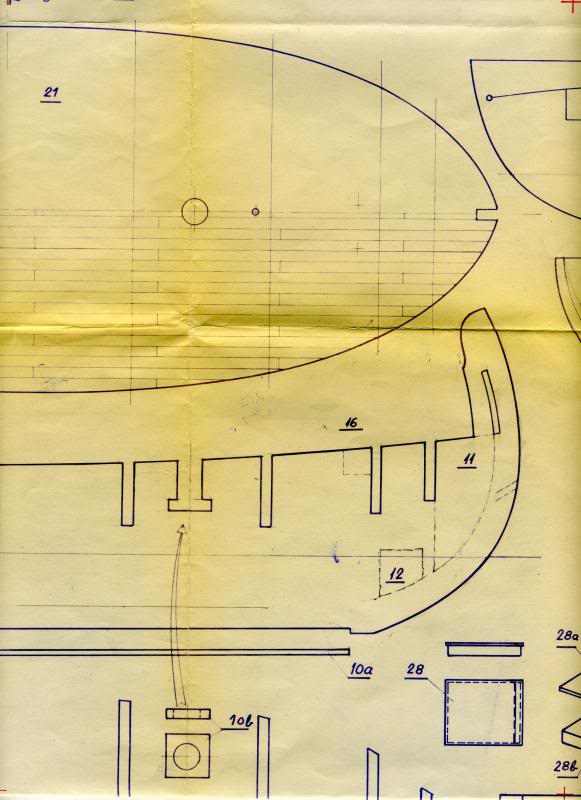

Nacrti bracere (za preuzeti) Bracer17

Nacrti bracere (za preuzeti) Bracer18

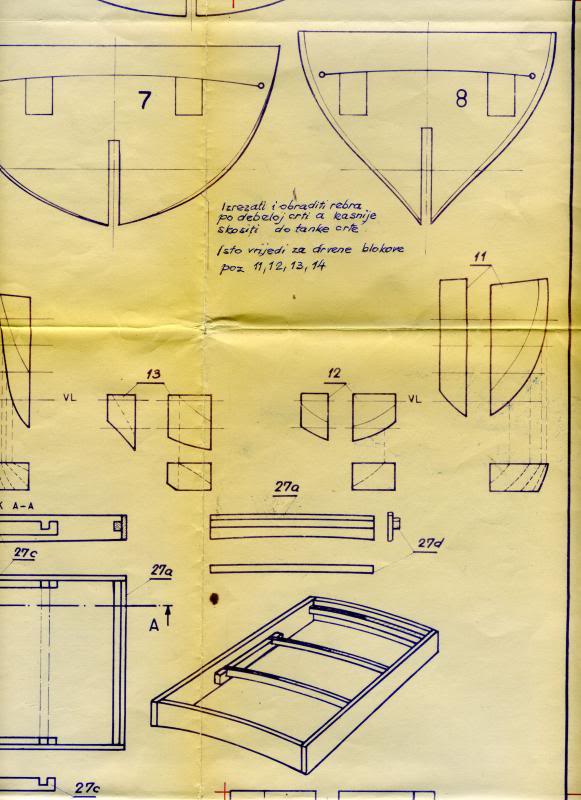

Nacrti bracere (za preuzeti) Bracer19


Zadnja promjena: Dida; sri kol 30 2017, 16:55; ukupno mijenjano 3 put/a.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kontraadmiral
Kontraadmiral

Hrvatska
Mozzila Firefox
Posts : 2148
Reputation : 359
Član od : 20.07.2013
Dob : 82
Sjedište : Sisak
Bez opomene

[Vrh] Go down

Nacrti bracere (za preuzeti) Empty Treći red segmenata slike

Postaj by Dida čet sij 16 2014, 20:10

Treći red od 4 segmenta:

Nacrti bracere (za preuzeti) Bracer20

Nacrti bracere (za preuzeti) Bracer23

Nacrti bracere (za preuzeti) Bracer21

Nacrti bracere (za preuzeti) Bracer27


Zadnja promjena: Dida; sri kol 30 2017, 17:00; ukupno mijenjano 2 put/a.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kontraadmiral
Kontraadmiral

Hrvatska
Mozzila Firefox
Posts : 2148
Reputation : 359
Član od : 20.07.2013
Dob : 82
Sjedište : Sisak
Bez opomene

[Vrh] Go down

Nacrti bracere (za preuzeti) Empty Re: Nacrti bracere (za preuzeti)

Postaj by stari čet sij 16 2014, 20:26

Ako pomaže, imam nacrt  T.D. u AutoCad-u 2005. Mjerilo odrediš sam.

_________________
Josip Pupačić: I gledam more gdje se k meni penje
i slušam more dobrojutro veli
stari
stari
Porucnik fregate
Porucnik fregate

Hrvatska
Google Chrom
Posts : 1040
Reputation : 429
Član od : 28.08.2013
Dob : 76
Sjedište : Kastav
Bez opomene

[Vrh] Go down

Nacrti bracere (za preuzeti) Empty Re: Nacrti bracere (za preuzeti)

Postaj by Dida čet sij 16 2014, 20:30

stari je napisao/la:Ako pomaže, imam nacrt  T.D. u AutoCad-u 2005. Mjerilo odrediš sam.
Vjerujem da bi moglo pomoći.  Very Happy

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kontraadmiral
Kontraadmiral

Hrvatska
Mozzila Firefox
Posts : 2148
Reputation : 359
Član od : 20.07.2013
Dob : 82
Sjedište : Sisak
Bez opomene

[Vrh] Go down

Nacrti bracere (za preuzeti) Empty Re: Nacrti bracere (za preuzeti)

Postaj by stari čet sij 16 2014, 21:23

ovdje se može skinuti
http://www.2shared.com/photo/NJQyrkHJ/Nacrt_01.html
http://www.2shared.com/photo/ReFOAh11/Nacrt_02.html

_________________
Josip Pupačić: I gledam more gdje se k meni penje
i slušam more dobrojutro veli
stari
stari
Porucnik fregate
Porucnik fregate

Hrvatska
Google Chrom
Posts : 1040
Reputation : 429
Član od : 28.08.2013
Dob : 76
Sjedište : Kastav
Bez opomene

[Vrh] Go down

Nacrti bracere (za preuzeti) Empty Re: Nacrti bracere (za preuzeti)

Postaj by Dida čet sij 16 2014, 22:36

Hvala, Stari! Nisam znao da to ima spremljeno negdje u bespućima Neta. Barem se više ne moram gnjaviti sa skeniranjem.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kontraadmiral
Kontraadmiral

Hrvatska
Mozzila Firefox
Posts : 2148
Reputation : 359
Član od : 20.07.2013
Dob : 82
Sjedište : Sisak
Bez opomene

[Vrh] Go down

Nacrti bracere (za preuzeti) Empty Re: Nacrti bracere (za preuzeti)

Postaj by Tomislav Viljetić pet sij 17 2014, 00:34

Bok, Dida !

Uložio si dosta truda i vremena u pripremi nacrta bracere.
Zahvaljujem se u ime svih onih članova koji to neće učiniti.


_________________
Pozdrav, Nostromo
Tomislav Viljetić
Tomislav Viljetić
Preminuo
Preminuo

Hrvatska
Mozzila Firefox
Posts : 583
Reputation : 243
Član od : 27.07.2013
Dob : 76
Sjedište : Zagreb
Bez opomene

[Vrh] Go down

Nacrti bracere (za preuzeti) Empty Re: Nacrti bracere (za preuzeti)

Postaj by stari pet sij 17 2014, 07:33

Dida je napisao/la:Hvala, Stari! Nisam znao da to ima spremljeno negdje u bespućima Neta. Barem se više ne moram gnjaviti sa skeniranjem.
Braceru sam precrtavao u Acad, dok je bila u izgradnji, jer mi je bilo lakše kopirati na papir, kao šablone za izrezivanje. Sada to radim sa bragocom, pa kada bude gotov, biti će isto na serveru.

_________________
Josip Pupačić: I gledam more gdje se k meni penje
i slušam more dobrojutro veli
stari
stari
Porucnik fregate
Porucnik fregate

Hrvatska
Google Chrom
Posts : 1040
Reputation : 429
Član od : 28.08.2013
Dob : 76
Sjedište : Kastav
Bez opomene

[Vrh] Go down

Nacrti bracere (za preuzeti) Empty Re: Nacrti bracere (za preuzeti)

Postaj by Dida pet sij 17 2014, 20:18

Jesam, sada idem dovršiti posao s matafijunima. Very Happy

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kontraadmiral
Kontraadmiral

Hrvatska
Mozzila Firefox
Posts : 2148
Reputation : 359
Član od : 20.07.2013
Dob : 82
Sjedište : Sisak
Bez opomene

[Vrh] Go down

Nacrti bracere (za preuzeti) Empty zahvaljujem na nacrtima

Postaj by Zaleksi sri pro 24 2014, 10:20

Počeo sam raditi braceruu, prva oplata pri kraju, još jednom zahvaljujem na trudu
Zaleksi
Zaleksi
Desetnik
Desetnik

Hrvatska
Google Chrom
Posts : 180
Reputation : 7
Član od : 08.10.2013
Dob : 60
Sjedište : Split
Bez opomene

[Vrh] Go down

Nacrti bracere (za preuzeti) Empty Re: Nacrti bracere (za preuzeti)

Postaj by stari sri pro 24 2014, 13:37

Daj slike !!!!

_________________
Josip Pupačić: I gledam more gdje se k meni penje
i slušam more dobrojutro veli
stari
stari
Porucnik fregate
Porucnik fregate

Hrvatska
Google Chrom
Posts : 1040
Reputation : 429
Član od : 28.08.2013
Dob : 76
Sjedište : Kastav
Bez opomene

[Vrh] Go down

Nacrti bracere (za preuzeti) Empty prije par dana

Postaj by Zaleksi sri pro 24 2014, 14:01

sad je prva oplata pri kraju al je nisam još uslikao


Nacrti bracere (za preuzeti) 2hs7tr6

Nacrti bracere (za preuzeti) 161xcm1
Zaleksi
Zaleksi
Desetnik
Desetnik

Hrvatska
Google Chrom
Posts : 180
Reputation : 7
Član od : 08.10.2013
Dob : 60
Sjedište : Split
Bez opomene

[Vrh] Go down

Nacrti bracere (za preuzeti) Empty Pozdrav Dida!

Postaj by selda ned lip 28 2015, 16:17

Pozdrav i hvala na nacrtu Bracere.
Da li bi mogli da još postavite plan jedra i jarbola za Braceru?

Hvala unaprijed, pozdrav selda.
selda
selda
Mornar
Mornar

Hrvatska
Posts : 3
Reputation : 0
Član od : 25.06.2015
Sjedište : Osijek
Bez opomene

[Vrh] Go down

Nacrti bracere (za preuzeti) Empty NACRT TD

Postaj by neno petric1962 čet kol 24 2017, 23:35

MOŠ POSLAT

neno petric1962
neno petric1962
Mornar
Mornar

Posts : 3
Reputation : 0
Član od : 24.08.2017
Sjedište : solin gašpini 78
Bez opomene

[Vrh] Go down

Nacrti bracere (za preuzeti) Empty Re: Nacrti bracere (za preuzeti)

Postaj by selda pet kol 25 2017, 09:32

Što?
selda
selda
Mornar
Mornar

Hrvatska
Posts : 3
Reputation : 0
Član od : 25.06.2015
Sjedište : Osijek
Bez opomene

[Vrh] Go down

Nacrti bracere (za preuzeti) Empty Re: Nacrti bracere (za preuzeti)

Postaj by Dida sri kol 30 2017, 17:07

Vratio sam slike koje su bile na Photobucket-u i zbog toga nevidljive. Sada su na Servimg.com.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kontraadmiral
Kontraadmiral

Hrvatska
Mozzila Firefox
Posts : 2148
Reputation : 359
Član od : 20.07.2013
Dob : 82
Sjedište : Sisak
Bez opomene

[Vrh] Go down

Nacrti bracere (za preuzeti) Empty Re: Nacrti bracere (za preuzeti)

Postaj by Dida sub oľu 20 2021, 11:42

stari je napisao/la:ovdje se može skinuti
http://www.2shared.com/photo/NJQyrkHJ/Nacrt_01.html
http://www.2shared.com/photo/ReFOAh11/Nacrt_02.html

Nisam mogao doći do crteža, upao sam u neke reklame svih vrsta, jedva sam se iskobeljao iz njih! Very Happy

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kontraadmiral
Kontraadmiral

Hrvatska
Mozzila Firefox
Posts : 2148
Reputation : 359
Član od : 20.07.2013
Dob : 82
Sjedište : Sisak
Bez opomene

[Vrh] Go down

Nacrti bracere (za preuzeti) Empty Re: Nacrti bracere (za preuzeti)

Postaj by Sponsored content


Sponsored content


[Vrh] Go down

[Vrh]

- Similar topics

Drveni brodovi - forum :: Razno :: Nacrti


Permissions in this forum:
Ne moľeą odgovarati na postove.
