FALKUŠE U IZGRADNJI

Stranica 2 / 3. Previous  1, 2, 3  Next

Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Nonić on ned kol 26 2018, 17:04

Promatrajući sliku makete falkuše vrhunskog maketara našeg Leuta kao i ncrt g.V.Salamona.postavljam sljedeće pitanje:"Kako montirati na pr. prednju falku kad su već montirane one bitve- monkule Da li su iste skidljive ili .....




_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 534
Reputation : 190
Član od : 28.07.2013
Sjedište : Rabac

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Dida on ned kol 26 2018, 22:34

Rekao bih da se mogu maknuti kada smetaju.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1571
Reputation : 133
Član od : 20.07.2013
Dob : 77
Sjedište : Sisak

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Nonić on ned kol 26 2018, 23:17

@Dida je napisao/la:Rekao bih da se mogu maknuti kada smetaju.

Znači da pri svakom jedrenju monkuli su se demontirali da bi se mogle montirati falke.Pričekati ćemo sa dalnjom izradom dok to ne potvrde ovi naši falkušari.

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 534
Reputation : 190
Član od : 28.07.2013
Sjedište : Rabac

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Dida on pon kol 27 2018, 09:10

@Nonić je napisao/la:
@Dida je napisao/la:Rekao bih da se mogu maknuti kada smetaju.

Znači da pri svakom jedrenju monkuli su se demontirali da bi se mogle montirati falke.Pričekati ćemo sa dalnjom izradom dok to ne potvrde ovi naši falkušari.
Da priupitaš osobnom porukom Željka? On ti je upućen u to.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1571
Reputation : 133
Član od : 20.07.2013
Dob : 77
Sjedište : Sisak

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

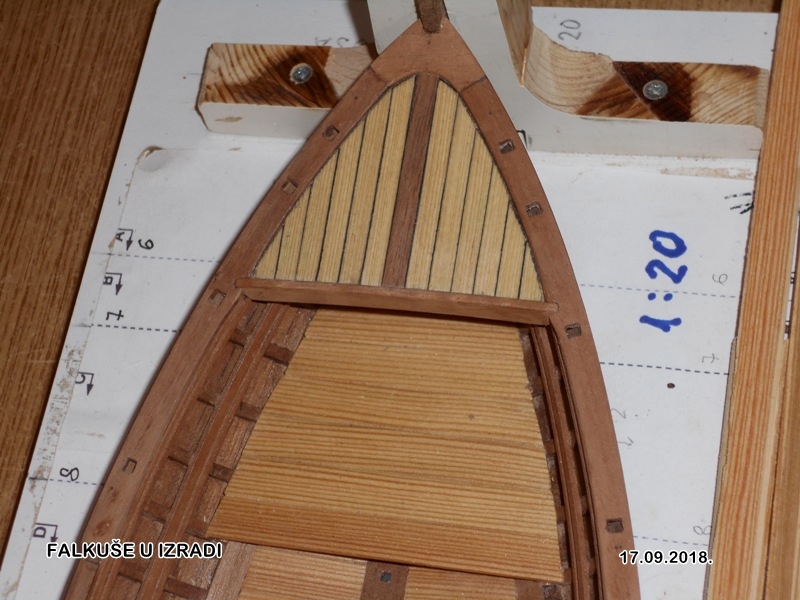

Postaj by Nonić on pon ruj 17 2018, 18:29

@Nonić je napisao/la:U tijeku je izrada i montaža karina, zoja i kuvertela.

Nastavak,predhodno navedenih,radova i montaža paluba......


_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 534
Reputation : 190
Član od : 28.07.2013
Sjedište : Rabac

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Nonić on pet ruj 21 2018, 16:12




_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 534
Reputation : 190
Član od : 28.07.2013
Sjedište : Rabac

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by stari on pet ruj 21 2018, 17:17

E moj Noniću, spala knjiga na dva-tri slova Embarassed

_________________
Josip Pupačić: I gledam more gdje se k meni penje
i slušam more dobrojutro veli
stari
stari
Porucnik korvete
Porucnik korvete

Hrvatska
Google Chrom
Posts : 801
Reputation : 248
Član od : 28.08.2013
Dob : 72
Sjedište : Kastav

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Dida on ned ruj 23 2018, 19:03

Noniću, ovo ti je lijepo!

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1571
Reputation : 133
Član od : 20.07.2013
Dob : 77
Sjedište : Sisak

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

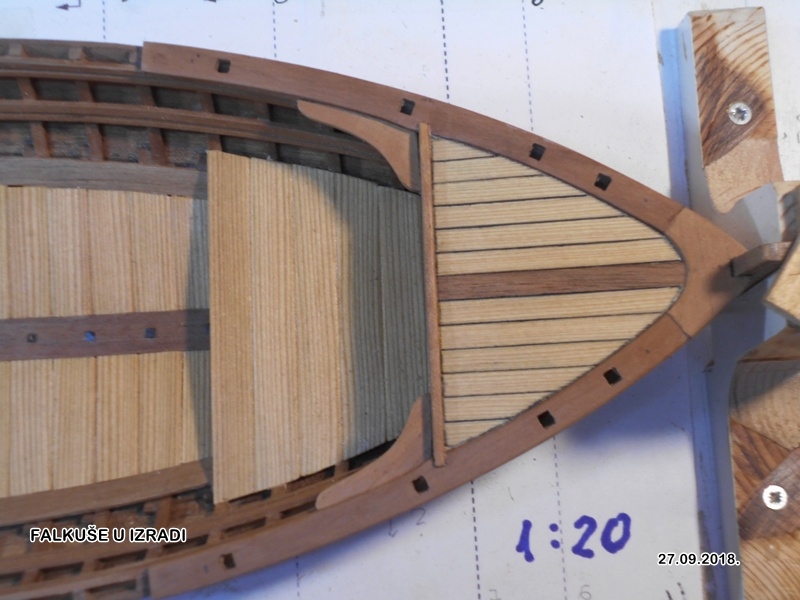

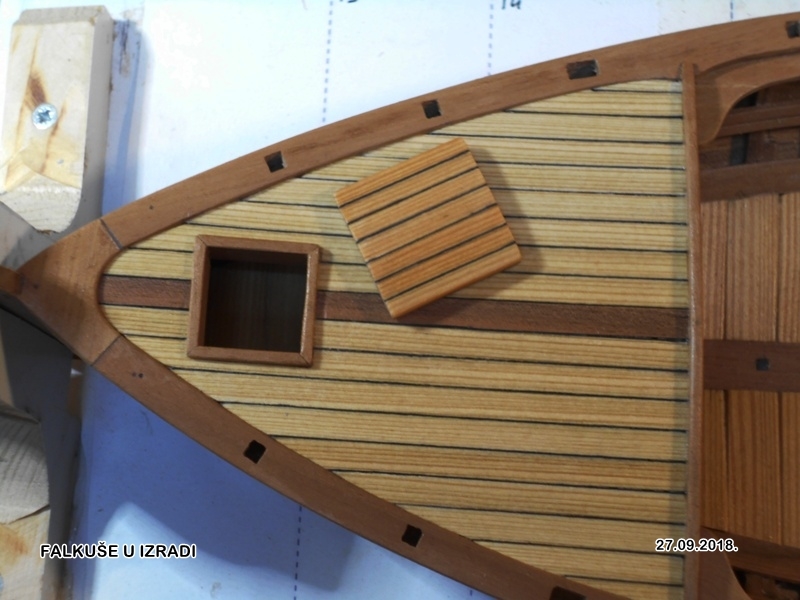

Postaj by Nonić on čet ruj 27 2018, 23:05

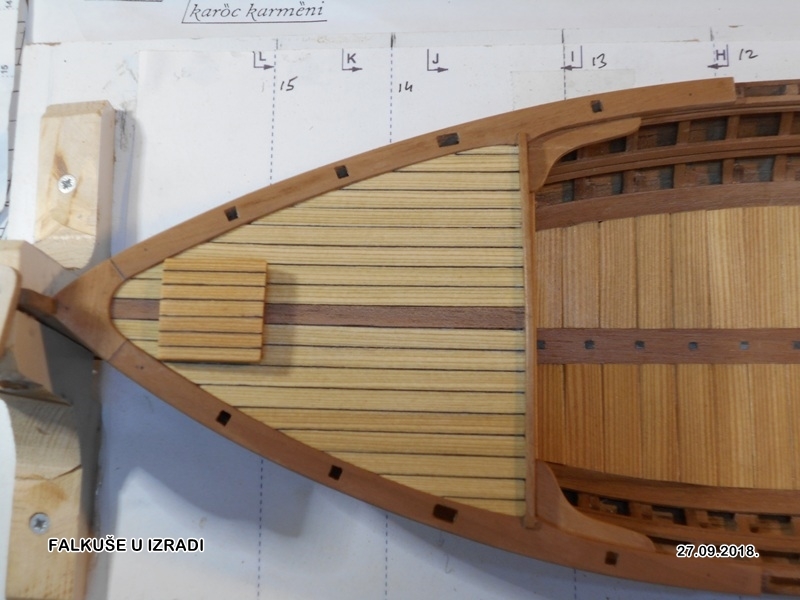

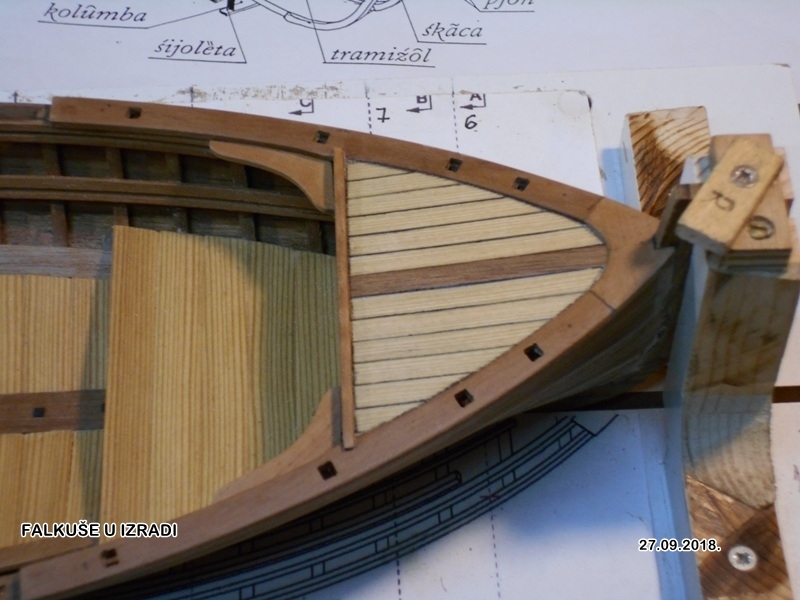

Palube na većoj falkuši postavljene (1:20) ,slijedi izrada paluba na manjoj falkuši (1:30).














_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 534
Reputation : 190
Član od : 28.07.2013
Sjedište : Rabac

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by stari on pet ruj 28 2018, 06:58

Kakva pedanterija!!! Trebao bi, barem koji put, "posjetiti" državno prvenstvo u Rijeci.

_________________
Josip Pupačić: I gledam more gdje se k meni penje
i slušam more dobrojutro veli
stari
stari
Porucnik korvete
Porucnik korvete

Hrvatska
Google Chrom
Posts : 801
Reputation : 248
Član od : 28.08.2013
Dob : 72
Sjedište : Kastav

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Nonić on čet lis 11 2018, 21:17

U izradi su palube na manjoj (1:30) falkuši.




_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 534
Reputation : 190
Član od : 28.07.2013
Sjedište : Rabac

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Nonić on sri lis 17 2018, 23:43

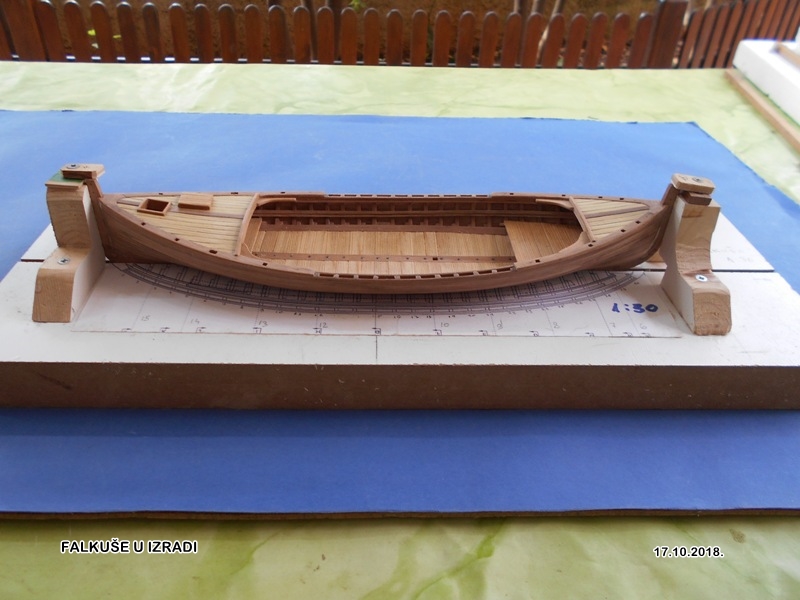

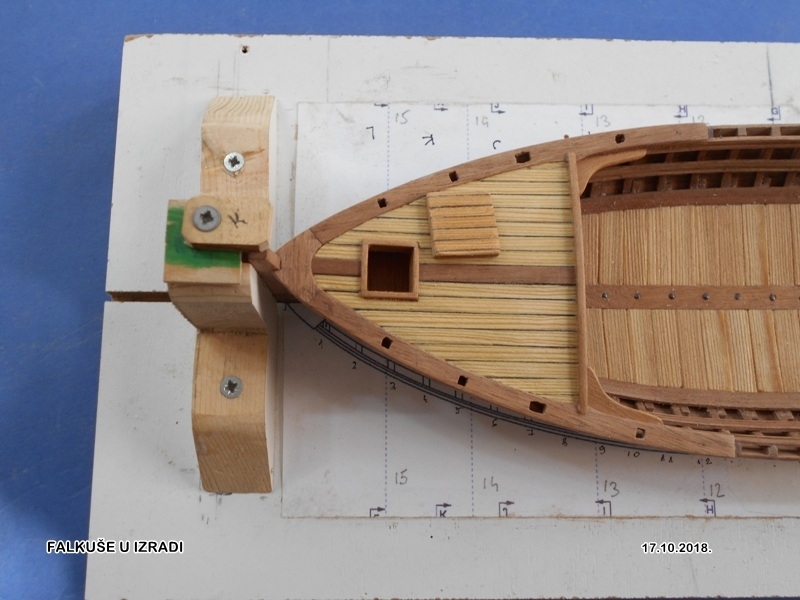

Palube postavljene,slijedi izrada karina-statvi.




_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 534
Reputation : 190
Član od : 28.07.2013
Sjedište : Rabac

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Mladen on ned lis 21 2018, 16:56

Prekrasan projekt, dva mjerila i precizan rad. Bravo Nonić
Very Happy Very Happy Very Happy

_________________
...always look on the bright side of life...
avatar
Mladen
Skupnik
Skupnik

Hrvatska
Internet Explorer
Posts : 136
Reputation : 97
Član od : 22.01.2014
Dob : 55
Sjedište : Zagreb

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

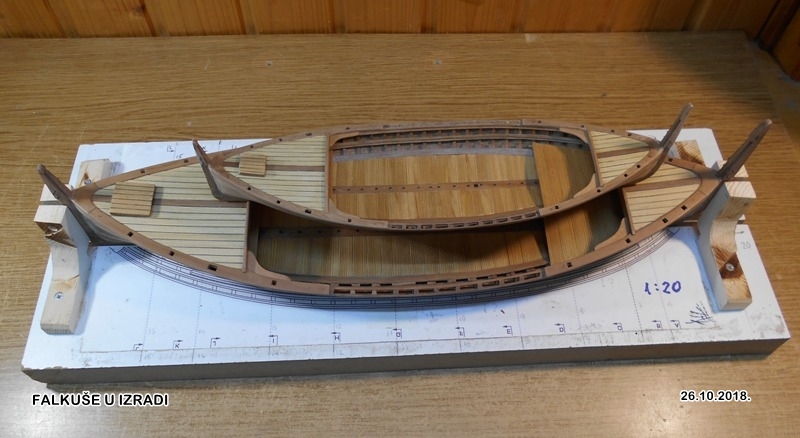

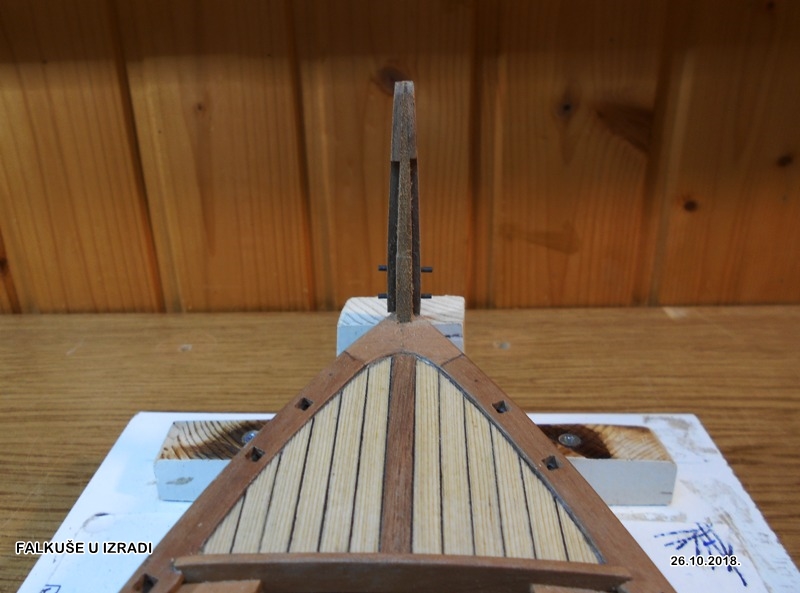

Postaj by Nonić on pet lis 26 2018, 23:35

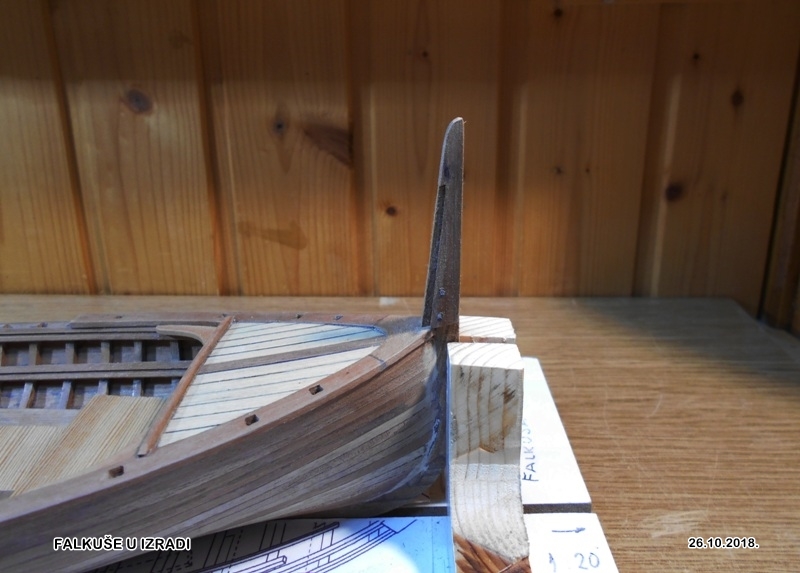

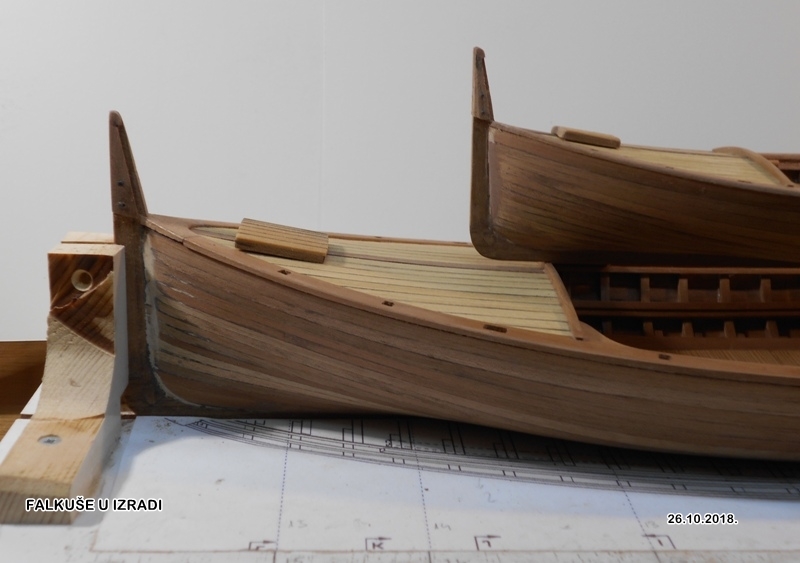

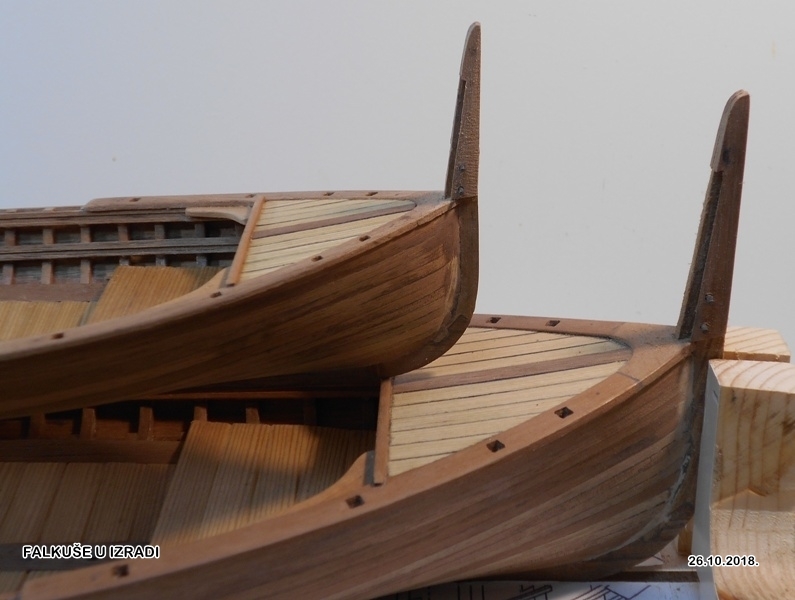

Karine-nastavci statva postavljeni,za predpostaviti je da bi iste trebalo još obraditi.Promatrajući nacrte i slike istih primjetio da su negdje pravokutne a negdje skošene prema pramcu,zato očekujem da će mi netko od znalaca dati primjedbe odnosno reći kakve bi trebale izgledat,još uvijek su skidljive te se daju dodatno obraditi.























_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 534
Reputation : 190
Član od : 28.07.2013
Sjedište : Rabac

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Dida on sub lis 27 2018, 21:14

Lijepo, Nonić.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1571
Reputation : 133
Član od : 20.07.2013
Dob : 77
Sjedište : Sisak

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Nonić on uto stu 06 2018, 20:58

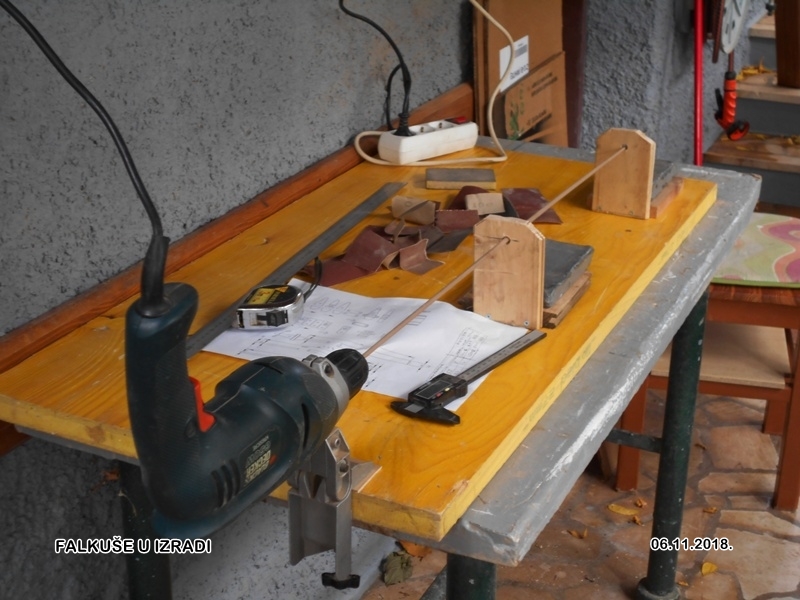

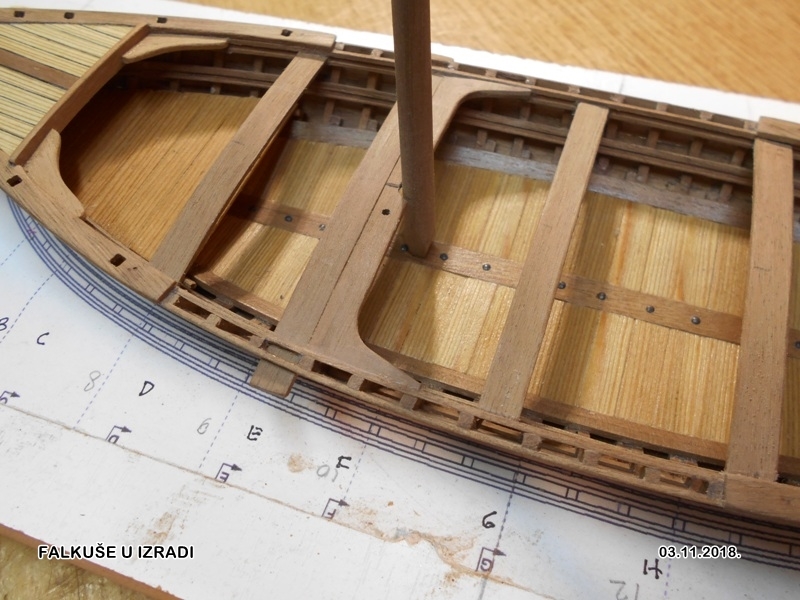

Montirani su banki-klupe,trastan,bracul-koljeno od trastana.S obzirom da jarbol  prileže uz koljeno trastana,radi prilagođavanja izradili se jarboli, te onako usput,kad se već tokari izradili se i kosnici i lantine.Sve se ovo izradilo pomoću ove dvije tokarilice-materijal:orah.













_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 534
Reputation : 190
Član od : 28.07.2013
Sjedište : Rabac

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Dida on sri stu 07 2018, 14:13

Nonić, lijepo, čisto, uredno. Gušt za pogledati!

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1571
Reputation : 133
Član od : 20.07.2013
Dob : 77
Sjedište : Sisak

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Nonić on pon stu 26 2018, 20:53

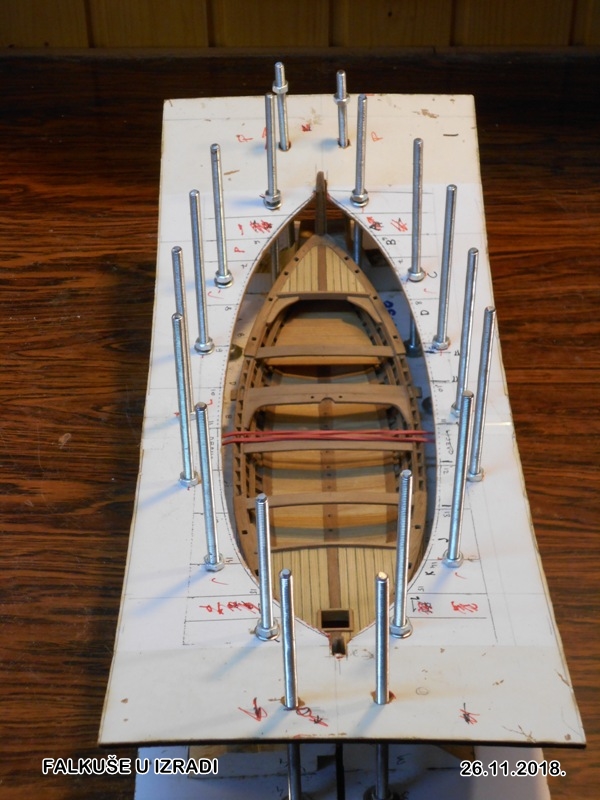

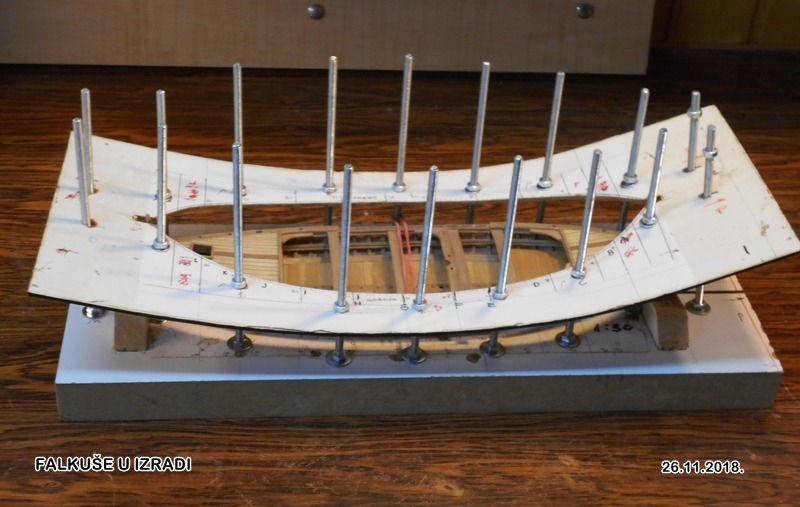

Skela je postavljena,priprema za izradu i montažu:mamkula,mamkula od falke,bitva-mancula,te skaram-škermi.




_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 534
Reputation : 190
Član od : 28.07.2013
Sjedište : Rabac

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

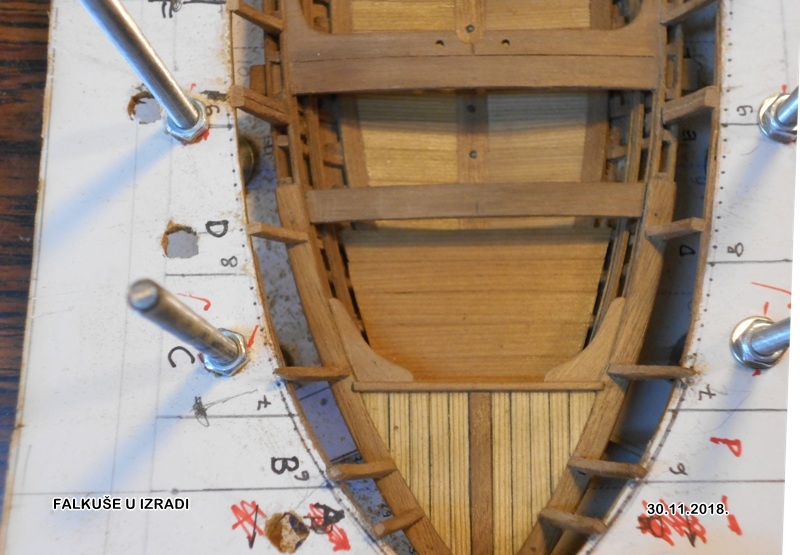

Postaj by Nonić on pet stu 30 2018, 22:11

Mamkule,mamkule od falke,bitve-mamcule,te škermi postavljeni.




_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 534
Reputation : 190
Član od : 28.07.2013
Sjedište : Rabac

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Mladen on ned pro 02 2018, 16:43

Lijepo Noniću. Sviđa mi se odabir drva. Nisam znao da orah ovako lijepo izgleda. Radiš jako precizno. Je li to po nacrtu od Marisstele ili je nešto drugo. Pitam zato jer si radio šablone za rebra kojih ima tri puta više nego lažnih rebara koje si koristio za oplatu broda

_________________
...always look on the bright side of life...
avatar
Mladen
Skupnik
Skupnik

Hrvatska
Internet Explorer
Posts : 136
Reputation : 97
Član od : 22.01.2014
Dob : 55
Sjedište : Zagreb

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

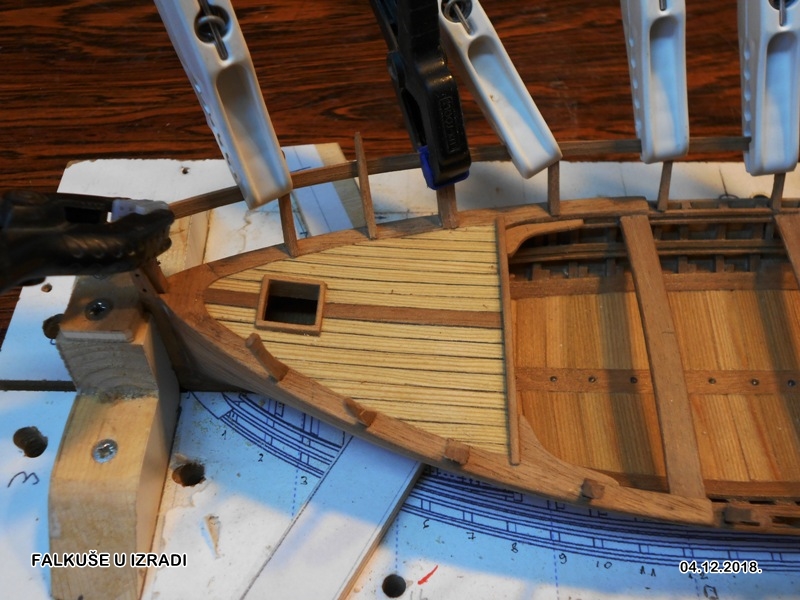

Postaj by Nonić on uto pro 04 2018, 23:29

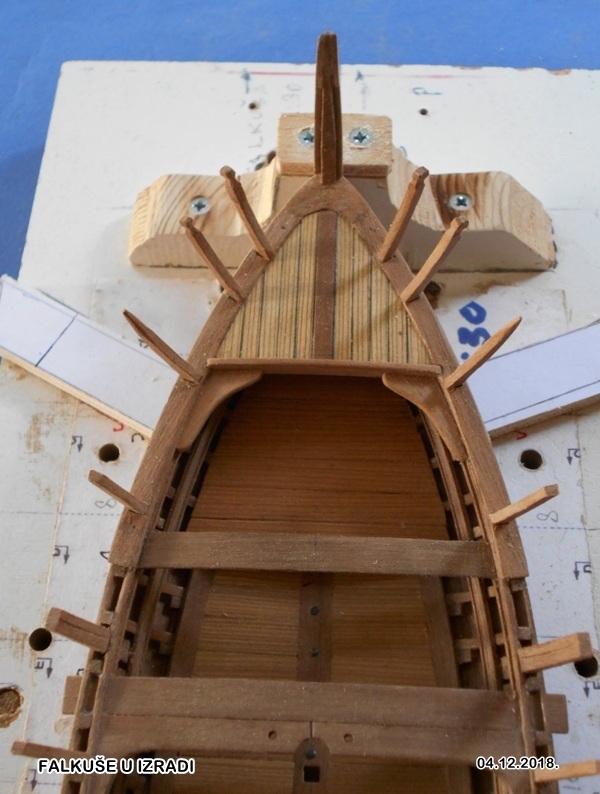

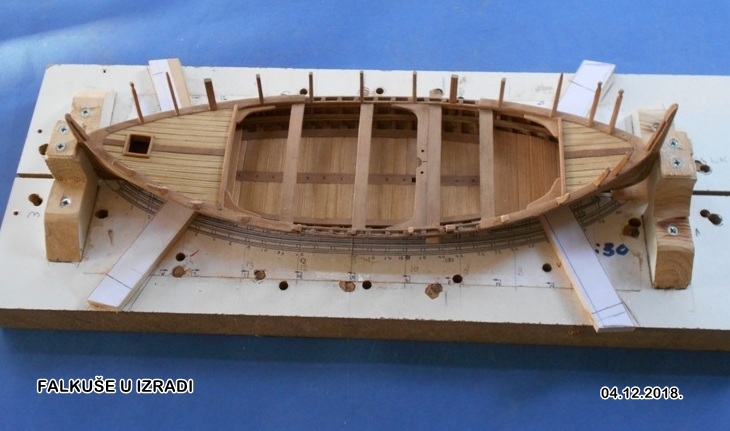

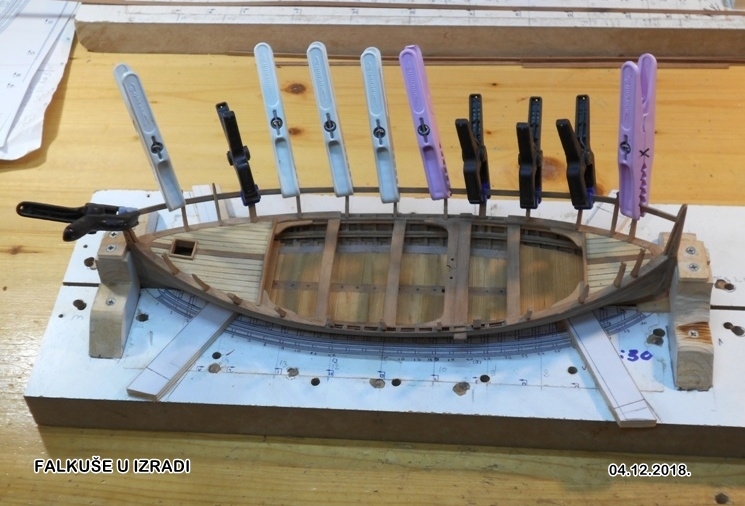

Skela skinuta,falkuša opet na navozu,počelo je"uštimavanje"linija cente.








_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 534
Reputation : 190
Član od : 28.07.2013
Sjedište : Rabac

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Nonić on sri pro 05 2018, 21:42

@Mladen je napisao/la:Lijepo Noniću. Sviđa mi se odabir drva. Nisam znao da orah ovako lijepo izgleda. Radiš jako precizno. Je li to po nacrtu od Marisstele ili je nešto drugo. Pitam zato jer si radio šablone za rebra kojih ima tri puta više nego lažnih rebara koje si koristio za oplatu broda

To ti je "gemišt" od nacrta,i kako si predpostavio,i Maristela je u igri.Kad naiđem na koji problem zatražim savjet znalaca-tu je Leut u igri a kad mi treba nešto "iskemijat" sa nacrtima Stari je u igri,svakako im se zahvaljujem.
Sa jednom šablonom možes obuhvatiti više rebara,čak sam neka lažna i preskočio.Onako savinute lako se i lijepo prilagode oplati.

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 534
Reputation : 190
Član od : 28.07.2013
Sjedište : Rabac

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Nonić on sub pro 08 2018, 00:03

Centa u izradi...









I kontracenta u izradi...








_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 534
Reputation : 190
Član od : 28.07.2013
Sjedište : Rabac

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Nonić on ned pro 09 2018, 22:28

Falke(linica) se planira izraditi od ariša-da baš sve ne bude od oraha.Debljina 1,5 mm za mjerilo 1:20 odnosno 1 mm za mjerilo 1:30

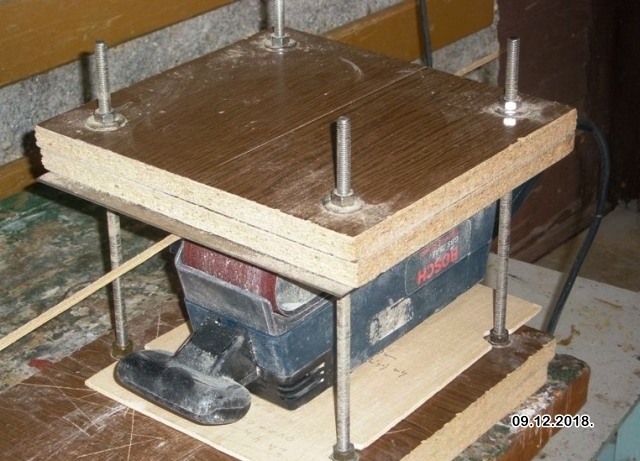

Do sada sam debljine letvica radio sa "uradi sam" debljačom,prikazanoj na slici,ali sada bi pokušao raditi sa debljačom DH40.Problem je što sa istom mogu napraviti min.debljinu 2 mm.Tražim pomoć od kolega forumaša,koji imaju sličnu debljaču(kao DH40) da iznesu svoja iskustva kako sa istom napraviti tanje letvice.

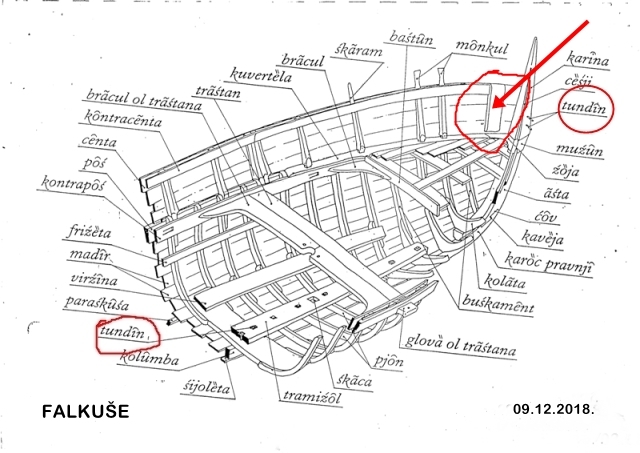

Tražim pomoć za još jedno objašnjenje.Naime u svim varijantima nacrta,koje imam na raspolaganju,prikazana je ova zaokružena pozicija,ali nigdje nije dat naziv i dimenzije iste.Čemu služi-vidim je kao ojačanje pri kraju falki na krmi odnosno pramcu


_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 534
Reputation : 190
Član od : 28.07.2013
Sjedište : Rabac

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Dida on ned pro 09 2018, 22:39

@Nonić je napisao/la:Falke(linica) se planira izraditi od ariša-da baš sve ne bude od oraha. Debljina 1,5 mm za mjerilo 1:20 odnosno 1 mm za mjerilo 1:30.
Do sada sam debljine letvica radio sa "uradi sam" debljačom,prikazanoj na slici, ali sada bi pokušao raditi sa debljačom DH40.Problem je što sa istom mogu napraviti min.debljinu 2 mm.Tražim pomoć od kolega forumaša,koji imaju sličnu debljaču(kao DH40) da iznesu svoja iskustva kako sa istom napraviti tanje letvice.
...
Ja imam takvu debljaču, ali nisam uspješno riješio problem koji spominješ. Probao sam točkasto prilijepiti dvije letvice jednu uz drugu, i onda blanjati malo s jedne, malo s druge strane. Nije mi ispalo dobro. Kada je letvica tanka, nož počne otkidati komadiće letvice. Možda sam trebao uzeti nove noževe, ali ih nisam imao. Osim toga naneseno ljepilo nije bilo u svakoj točki jednake debljine.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1571
Reputation : 133
Član od : 20.07.2013
Dob : 77
Sjedište : Sisak

[Vrh] Go down
