FALKUŠE U IZGRADNJI

Stranica 3 / 4. Previous  1, 2, 3, 4  Next

Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Nonić on pon pro 10 2018, 00:22

@Dida je napisao/la:
Ja imam takvu debljaču, ali nisam uspješno riješio problem koji spominješ. Probao sam točkasto prilijepiti dvije letvice jednu uz drugu, i onda blanjati malo s jedne, malo s druge strane. Nije mi ispalo dobro. Kada je letvica tanka, nož počne otkidati komadiće letvice. Možda sam trebao uzeti nove noževe, ali ih nisam imao. Osim toga naneseno ljepilo nije bilo u svakoj točki jednake debljine.

Znači imat ću problema,sutra moram nešto "iskemijat"-trebaju mi letvice.

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 547
Reputation : 198
Član od : 28.07.2013
Sjedište : Rabac

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by stari on pon pro 10 2018, 09:41

Pokušajte ispiliti široke dašćice, pa ih izblanjati na debljinu koja vama treba, a zatim ispiliti na potrebne širine.

_________________
Josip Pupačić: I gledam more gdje se k meni penje
i slušam more dobrojutro veli
stari
stari
Porucnik korvete
Porucnik korvete

Hrvatska
Google Chrom
Posts : 819
Reputation : 258
Član od : 28.08.2013
Dob : 72
Sjedište : Kastav

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Nonić on pon pro 10 2018, 15:50

@stari je napisao/la:Pokušajte ispiliti široke dašćice, pa ih izblanjati na debljinu koja vama treba, a zatim ispiliti na potrebne širine.

Ne odgovara mi ovo rješenje,možda ga dobro ne razumijem.Problem je s blanjanjem dobiti debljinu 1 mm,a i da dobijem pa piliti na širinu 3,5 mm također predstavlja problem-dva reza od cirkulara na tako tankoj letvici ne bi lijepo izgledali.
Upravo nešto eksperimentiram,mislim da sam na dobrom tragu.

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 547
Reputation : 198
Član od : 28.07.2013
Sjedište : Rabac

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Nonić on pon pro 10 2018, 23:54

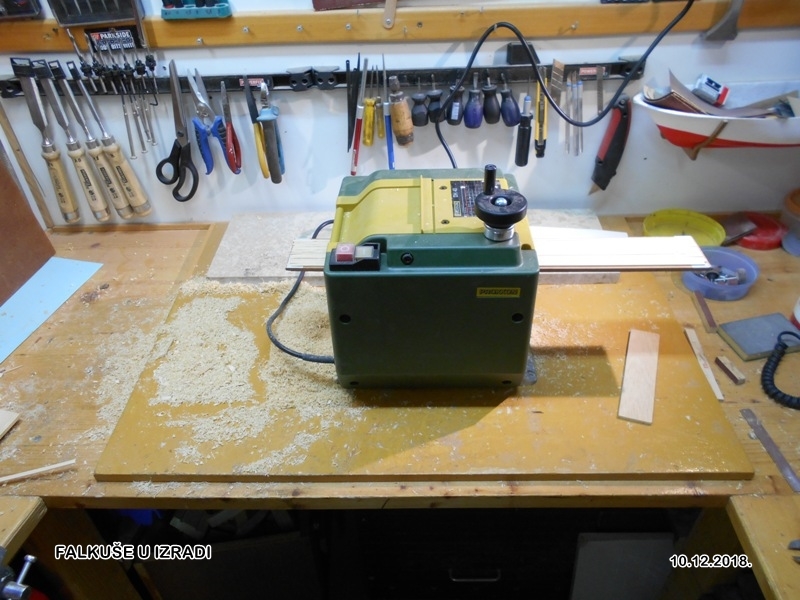

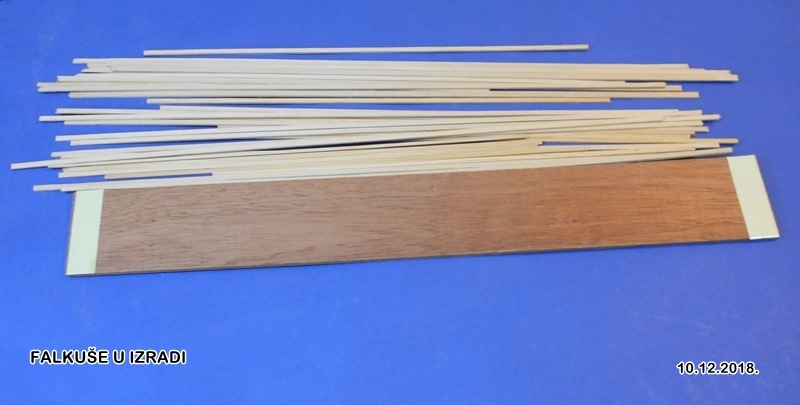

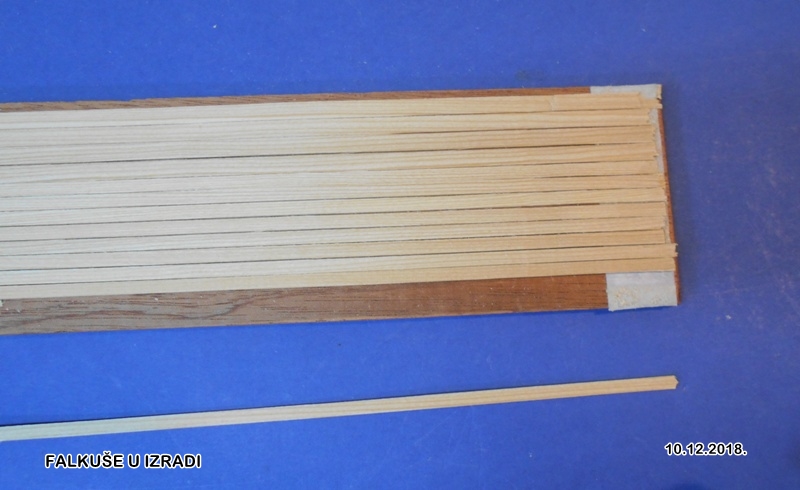

Letvice debljine 1 mm.

Pripremljene letvice širine 3,5 i 5 mm na debljači izblanjao na debljinu 2 mm.



Na predhodno napravljenoj letvi 70x5 mm,na krajevima zalijepio običnu obostrano ljepivu traku.Treba napomenuti da letva mora biti ravnomjerno iste debljine.

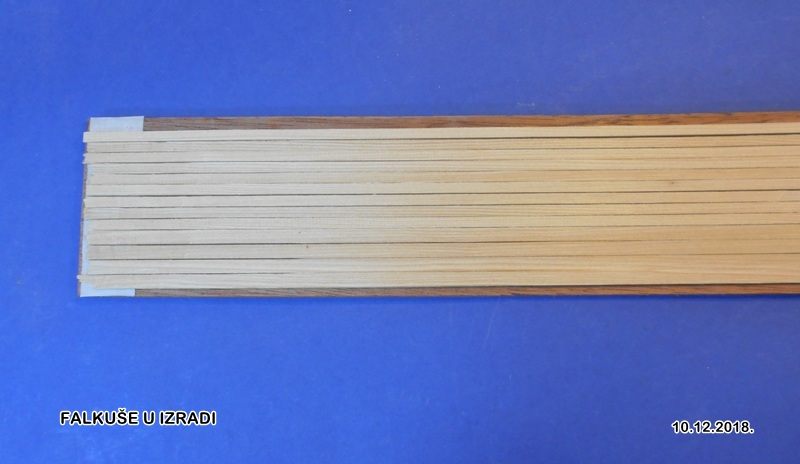

Letvice debljine 2 mm zalijepiti tik jedna uz druge na obostranu ljepivu traku.



Sada pažljivo postepeno blanjati letvice za 1 mm t.j.da ukupna debljina (letva+letvica) bude 6 mm.Može se kontrolirati sa šublerom-pomičnim mjerilom.

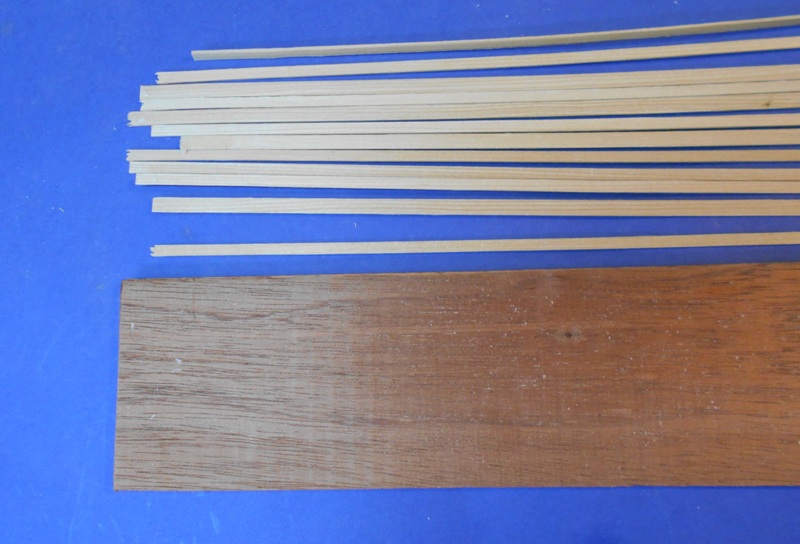

Prije skidanja letvica sa letve jedna je odljepljena te kontrolirana debljina.



Konačni rezultat-sve letvice su iste debljine,uz zanemariva odstupanja.


_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 547
Reputation : 198
Član od : 28.07.2013
Sjedište : Rabac

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Dida on uto pro 11 2018, 10:00

Bravo Nonić! Jesu li ti letvice na svakom mjestu željene debljine? Jesu li na krajevima tanje?

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1584
Reputation : 136
Član od : 20.07.2013
Dob : 78
Sjedište : Sisak

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by stari on uto pro 11 2018, 10:31

I ja se pridružujem Didi, BRAVO!! Vidi se da si tehnolog po struci.

_________________
Josip Pupačić: I gledam more gdje se k meni penje
i slušam more dobrojutro veli
stari
stari
Porucnik korvete
Porucnik korvete

Hrvatska
Google Chrom
Posts : 819
Reputation : 258
Član od : 28.08.2013
Dob : 72
Sjedište : Kastav

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Nonić on uto pro 11 2018, 23:33

@Dida je napisao/la:Bravo Nonić! Jesu li ti letvice na svakom mjestu željene  debljine? Jesu li na krajevima tanje?

Da,po čitavoj dužini su iste debljine,krajeve cca 20 mm treba odbaciti-tanje su zbog debljine ljepive trake i uobičajnih "problema" kod početka i završetak blanjanja.

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 547
Reputation : 198
Član od : 28.07.2013
Sjedište : Rabac

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Dida on čet pro 13 2018, 11:46

@Nonić je napisao/la:
@Dida je napisao/la:Bravo Nonić! Jesu li ti letvice na svakom mjestu željene  debljine? Jesu li na krajevima tanje?

Da,po čitavoj dužini su iste debljine,krajeve cca 20 mm treba odbaciti-tanje su zbog debljine ljepive trake i uobičajnih "problema" kod početka i završetak blanjanja.
Isti slučaj (s krajevima) bude i kod mene.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1584
Reputation : 136
Član od : 20.07.2013
Dob : 78
Sjedište : Sisak

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Nonić on čet pro 13 2018, 21:37

Letvice-falke se postavljaju.




_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 547
Reputation : 198
Član od : 28.07.2013
Sjedište : Rabac

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Nonić on čet pro 20 2018, 21:30

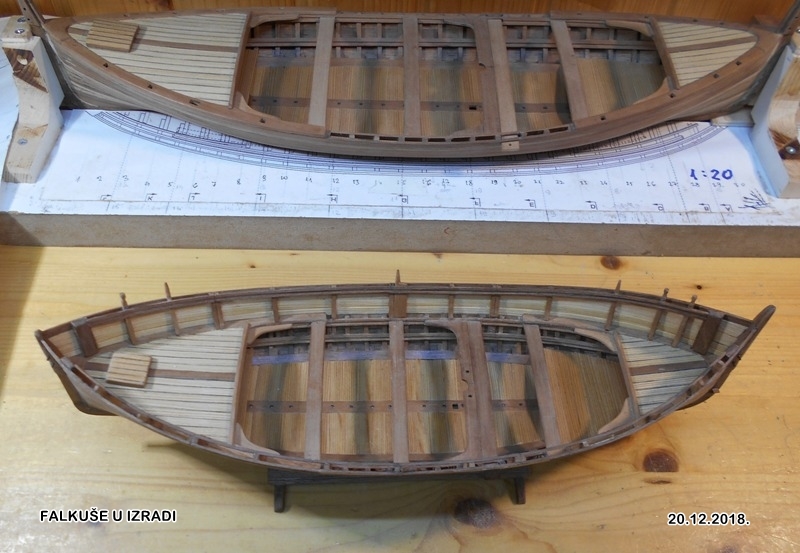

Falke na manjoj (1-3o) postavljene....









Slijedi izrada i montaža falki na većoj falkuši (1-20)....

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 547
Reputation : 198
Član od : 28.07.2013
Sjedište : Rabac

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Dida on pet pro 21 2018, 10:12

Lijepo si to napravio. Jenom si mi rekao, ali sam zaboravio: koje drvo koristiš za trenice? Ariš?

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1584
Reputation : 136
Član od : 20.07.2013
Dob : 78
Sjedište : Sisak

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Nonić on ned pro 30 2018, 16:14

@Dida je napisao/la:Lijepo si to napravio. Jenom si mi rekao, ali sam zaboravio: koje drvo koristiš za trenice? Ariš?

Da,ariš je u"igri"-pajoli,paluba te oplata falka se izrađuje od istog,Sve ostalo od oraha.

"Skela"-šablona na liniji cente(vanjski rub monkula.škermi..)sa odgovarajućem uzvoju postavljene i za falkušu 1:20.Slijedi  izrada i montaža monkula,monkula od falke te skaran-škermi.


_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 547
Reputation : 198
Član od : 28.07.2013
Sjedište : Rabac

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Nonić on ned sij 13 2019, 23:03

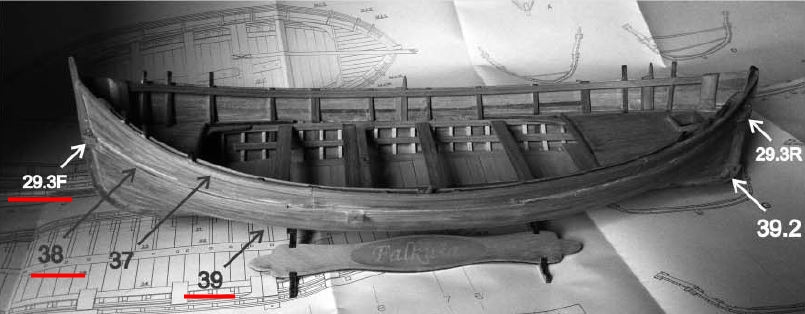

Koristim sliku Maristeline falkuše gdje su prikazane pozicije:29.3F-Mozun,38-sheer strake i 39-paraskusa,te bi zamolio znalce da objasne čemu iste služe,kako se montiraju i dimenzije.Naime,iz raspoložive dokumentacije koju koristim,nigdje nije prikazan detalj istih.


_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 547
Reputation : 198
Član od : 28.07.2013
Sjedište : Rabac

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Nonić on sri sij 23 2019, 20:45

@Nonić je napisao/la:Koristim sliku Maristeline falkuše gdje su prikazane pozicije:29.3F-Mozun,38-sheer strake i 39-paraskusa,te bi zamolio znalce da objasne čemu iste služe,kako se montiraju i dimenzije.Naime,iz raspoložive dokumentacije koju koristim,nigdje nije prikazan detalj istih.

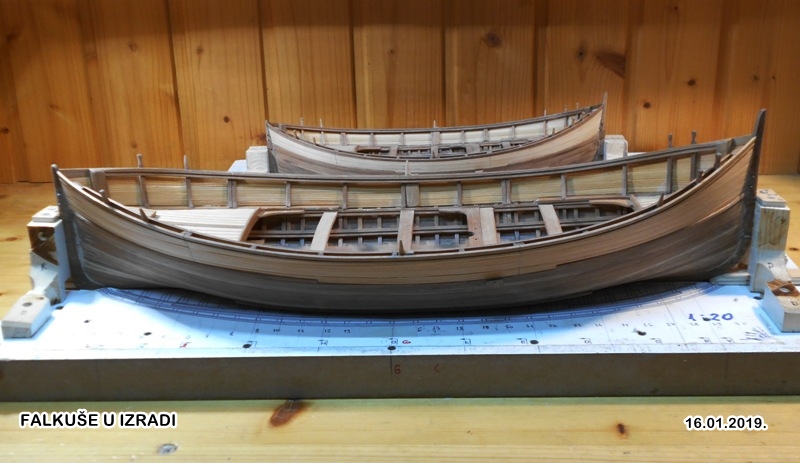

Falke postavljene i na većoj(1:20)falkuši,te i dalje očekujući pomoć oko nerješenih pozicija(mozun,paraskuša,sheer strake),u međuvremenu rješavati će se kormila te pokušati obojiti vanjske površine trupa.




_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 547
Reputation : 198
Član od : 28.07.2013
Sjedište : Rabac

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Nonić on pet sij 25 2019, 16:27

@Nonić je napisao/la:Koristim sliku Maristeline falkuše gdje su prikazane pozicije:29.3F-Mozun,38-sheer strake i 39-paraskusa,te bi zamolio znalce da objasne čemu iste služe,kako se montiraju i dimenzije.Naime,iz raspoložive dokumentacije koju koristim,nigdje nije prikazan detalj istih.


Kormila u izradi,početak bojenja vanjskih površina trupa.


_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 547
Reputation : 198
Član od : 28.07.2013
Sjedište : Rabac

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Dida on pet sij 25 2019, 20:23

Jesu li falkuše, u pravilu, crne ili mogu biti i drugih boja?

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1584
Reputation : 136
Član od : 20.07.2013
Dob : 78
Sjedište : Sisak

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Nonić on pet sij 25 2019, 23:19

Ovo pitanje sam i ja htio postaviti na forum ali s obzirom da u zadnje vrijeme ponestaje odgovora počeo sa akrilnom mat crnom.
Pogledao sam sve,što je u mojoj mogućnosti,i naišao samo na crne falkuše pa s obzirom da je sve "crno" neka bude ....

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 547
Reputation : 198
Član od : 28.07.2013
Sjedište : Rabac

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by stari on sub sij 26 2019, 14:23

Na svim fotografijama falkuša, trup je bio obojen u crno.Da li je to zbog tradicije ili nekog praktičnog razloga, neznam. Šteta da nam se na forum ne javlja više Tomislav-Nostromo.

_________________
Josip Pupačić: I gledam more gdje se k meni penje
i slušam more dobrojutro veli
stari
stari
Porucnik korvete
Porucnik korvete

Hrvatska
Google Chrom
Posts : 819
Reputation : 258
Član od : 28.08.2013
Dob : 72
Sjedište : Kastav

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Dida on sub sij 26 2019, 17:53

Nekada, davno, barka je bila one boje koja se mogla naći i kupiti u trgovini. Very Happy

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1584
Reputation : 136
Član od : 20.07.2013
Dob : 78
Sjedište : Sisak

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Nonić on pon sij 28 2019, 23:42

@Dida je napisao/la:Nekada, davno, barka je bila one boje koja se mogla naći i kupiti u trgovini. Very Happy

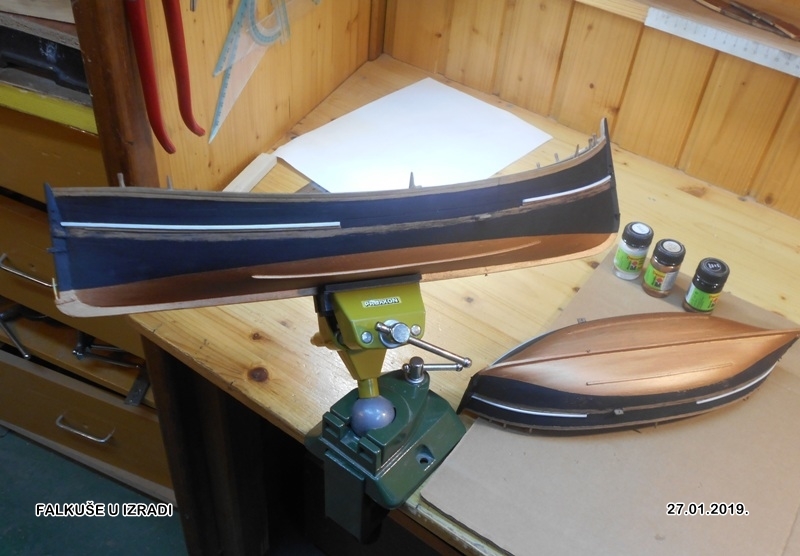

Prihvaćeno,počelo je bojenje-sa onim bojama koje mogu naći u škveriću. Very Happy




_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 547
Reputation : 198
Član od : 28.07.2013
Sjedište : Rabac

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Dida on uto sij 29 2019, 13:51

Jesu li sada na redu jarbol i jedra?

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1584
Reputation : 136
Član od : 20.07.2013
Dob : 78
Sjedište : Sisak

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Mladen on uto sij 29 2019, 15:07

https://modelshipworld.com/index.php?/topic/14469-gaeta-falcata-gajeta-falkusa-by-jackaubrey-finished-marisstella-120-scale/

_________________
...always look on the bright side of life...
avatar
Mladen
Skupnik
Skupnik

Hrvatska
Internet Explorer
Posts : 142
Reputation : 99
Član od : 22.01.2014
Dob : 55
Sjedište : Zagreb

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Nonić on uto sij 29 2019, 16:52

@Mladen je napisao/la:https://modelshipworld.com/index.php?/topic/14469-gaeta-falcata-gajeta-falkusa-by-jackaubrey-finished-marisstella-120-scale/

Mladene,zakasnio si mi par dana ili točnije "vrag zel i prišu" ( s moje strane).Idem slikat moje jutrošnji završetak bojenja-vjerovatno će biti "teških"rekonstrukcija nakon što sam pogledal ovaj zaista lijepi i koristan  prtivitak.

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 547
Reputation : 198
Član od : 28.07.2013
Sjedište : Rabac

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Nonić on uto sij 29 2019, 17:00

@Dida je napisao/la:Jesu li sada na redu jarbol i jedra?

Da, bilo je planirano, ali nakon priloga našeg Mladena za predpostaviti je da slijede neke preinake.

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 547
Reputation : 198
Član od : 28.07.2013
Sjedište : Rabac

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by stari on uto sij 29 2019, 19:16

Pogledao sam prilog Mladena i Vidi se da je čovjek radio sa ljubavlju, a i znanjem, tako da je izrada za 4,9. Zašto 4,9? Propustio je jedan , za mene, važan detalj



U stvarnosti, pri nemirnom moru falke bi mogle ispasti iz ležišta.

_________________
Josip Pupačić: I gledam more gdje se k meni penje
i slušam more dobrojutro veli
stari
stari
Porucnik korvete
Porucnik korvete

Hrvatska
Google Chrom
Posts : 819
Reputation : 258
Član od : 28.08.2013
Dob : 72
Sjedište : Kastav

[Vrh] Go down

Re: FALKUŠE U IZGRADNJI

Postaj by Sponsored content


Sponsored content


[Vrh] Go down

Stranica 3 / 4. Previous  1, 2, 3, 4  Next

[Vrh]



Permissions in this forum:
Ne moľeą odgovarati na postove.
