Izrada mini bucela sa CNC-om

4 posters

Go down

Izrada mini bucela sa CNC-om Empty Izrada mini bucela sa CNC-om

Postaj by Matija pet pro 20 2019, 15:41

Već neko vrijeme sam u mogućnosti izrađivati bucele za modele brodova (uz prave, velike).
U prilogu vam želim pokazati kako to izgleda.

Ovo je "klasični" jednostruki.
[You must be registered and logged in to see this image.]

Ovi su malo oštrijih linija i rađeni su za Leudo siciliano..
[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this image.]

_________________
Pozdrav, Matija [You must be registered and logged in to see this image.].
Matija
Matija
Administrator
Administrator

Hrvatska
Google Chrom
Posts : 847
Reputation : 964
Član od : 06.02.2014
Dob : 58
Sjedište : Njivice / Krk
Bez opomene

[Vrh] Go down

Izrada mini bucela sa CNC-om Empty Re: Izrada mini bucela sa CNC-om

Postaj by Matija pet pro 20 2019, 15:43

[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this image.]

_________________
Pozdrav, Matija [You must be registered and logged in to see this image.].
Matija
Matija
Administrator
Administrator

Hrvatska
Google Chrom
Posts : 847
Reputation : 964
Član od : 06.02.2014
Dob : 58
Sjedište : Njivice / Krk
Bez opomene

[Vrh] Go down

Izrada mini bucela sa CNC-om Empty Re: Izrada mini bucela sa CNC-om

Postaj by Matija pet pro 20 2019, 15:45

[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this image.]

_________________
Pozdrav, Matija [You must be registered and logged in to see this image.].
Matija
Matija
Administrator
Administrator

Hrvatska
Google Chrom
Posts : 847
Reputation : 964
Član od : 06.02.2014
Dob : 58
Sjedište : Njivice / Krk
Bez opomene

[Vrh] Go down

Izrada mini bucela sa CNC-om Empty Re: Izrada mini bucela sa CNC-om

Postaj by Matija pet pro 20 2019, 15:58

Bušenje bucela:


_________________
Pozdrav, Matija [You must be registered and logged in to see this image.].
Matija
Matija
Administrator
Administrator

Hrvatska
Google Chrom
Posts : 847
Reputation : 964
Član od : 06.02.2014
Dob : 58
Sjedište : Njivice / Krk
Bez opomene

[Vrh] Go down

Izrada mini bucela sa CNC-om Empty Re: Izrada mini bucela sa CNC-om

Postaj by Matija pet pro 20 2019, 16:03

Izrada kanala:


_________________
Pozdrav, Matija [You must be registered and logged in to see this image.].
Matija
Matija
Administrator
Administrator

Hrvatska
Google Chrom
Posts : 847
Reputation : 964
Član od : 06.02.2014
Dob : 58
Sjedište : Njivice / Krk
Bez opomene

[Vrh] Go down

Izrada mini bucela sa CNC-om Empty Re: Izrada mini bucela sa CNC-om

Postaj by Matija pet pro 20 2019, 16:08

Završna obrada jedne strane. Poslije toga se cijeli set radi sa druge strane.


_________________
Pozdrav, Matija [You must be registered and logged in to see this image.].
Matija
Matija
Administrator
Administrator

Hrvatska
Google Chrom
Posts : 847
Reputation : 964
Član od : 06.02.2014
Dob : 58
Sjedište : Njivice / Krk
Bez opomene

[Vrh] Go down

Izrada mini bucela sa CNC-om Empty Re: Izrada mini bucela sa CNC-om

Postaj by Dida pet pro 20 2019, 16:51

[You must be registered and logged in to see this link.] je napisao/la:Završna obrada jedne strane. Poslije toga se cijeli set radi sa druge strane.
Kako centriraš drugu stranu?
Inače, cijeli postupak odlično izgleda.

_________________
Pozdrav,
Dida [You must be registered and logged in to see this image.]
Dida
Dida
Komodor
Komodor

Hrvatska
Mozzila Firefox
Posts : 2005
Reputation : 359
Član od : 20.07.2013
Dob : 80
Sjedište : Sisak
Bez opomene

[Vrh] Go down

Izrada mini bucela sa CNC-om Empty Re: Izrada mini bucela sa CNC-om

Postaj by Matija pet pro 20 2019, 22:33

Hvala Dida,

Na videu se vidi vijak na sredini pločice a na slikama dva vijka sa strane. Oni su osnova za okretanje jer su na podlozi identične rupe.  Promašaj u centriranju od 0.1 mm ih čini neupotrebljivim jer jedna strana se dosta razlikuje od druge, previše se izmaknu.

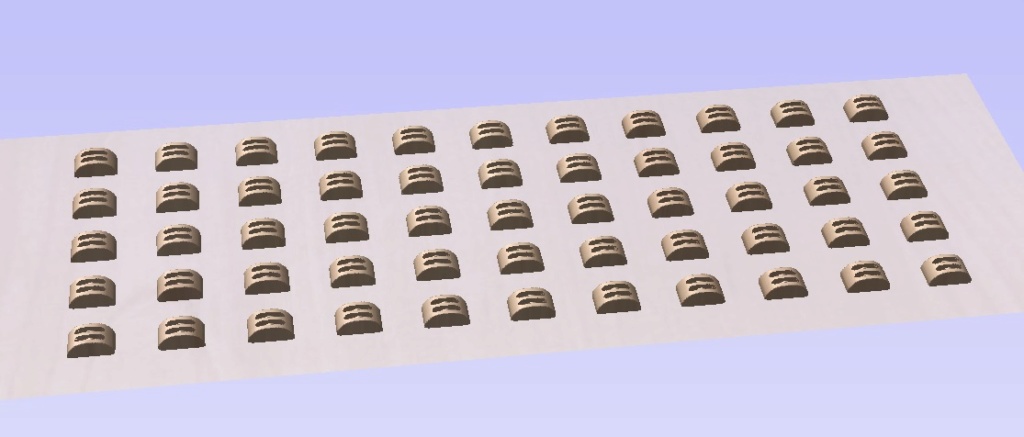

Ovdje je 3d pregled kako to izgleda. Radi se o duplim bucelima 5 x 4 mm, rupa 0.6.
[You must be registered and logged in to see this image.]

Ovdje su definirani putevi noža. Koristim 3 vrste noža za obradu, konusni sa okruglim vrhom 0.5 mm, 1 mm ravni te svrdlo od 0.6 mm.
[You must be registered and logged in to see this image.]

Ovo su uvečani putevi noža:
[You must be registered and logged in to see this image.]

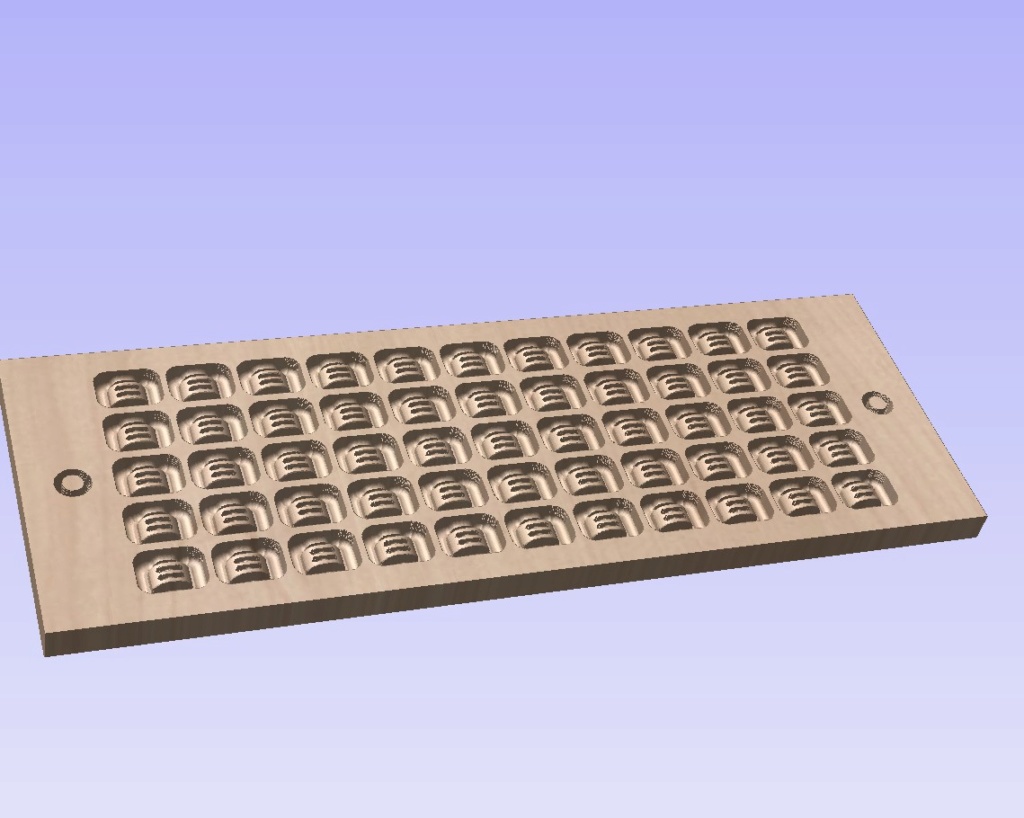

Ovako to izgleda poslije simulacije rezanja. Na rubovima su vidljive dvije rupe koje su identične rupama koje se izbuše na podlozi stroja. To je osnova za okretanje, da poslije bude centrirano. Nadam se da sam uspio objasniti Smile.
[You must be registered and logged in to see this image.]

_________________
Pozdrav, Matija [You must be registered and logged in to see this image.].
Matija
Matija
Administrator
Administrator

Hrvatska
Google Chrom
Posts : 847
Reputation : 964
Član od : 06.02.2014
Dob : 58
Sjedište : Njivice / Krk
Bez opomene

[Vrh] Go down

Izrada mini bucela sa CNC-om Empty Re: Izrada mini bucela sa CNC-om

Postaj by Mladen sub pro 21 2019, 16:42

A što reći. Lijepo objašnjeni postupci izrade i vrlo precizno izvedeno. No puno je to posla ako niste sposobni to prije i nacrtati a Matija je postao stručnjak i za taj dio posla.I zato svaka čast majstore

_________________
...always look on the bright side of life...
avatar
Mladen
Skupnik
Skupnik

Hrvatska
Internet Explorer
Posts : 148
Reputation : 182
Član od : 22.01.2014
Dob : 58
Sjedište : Zagreb
Preminuo

[Vrh] Go down

Izrada mini bucela sa CNC-om Empty Re: Izrada mini bucela sa CNC-om

Postaj by stari sub pro 21 2019, 19:09

Evo i mojih od 2mm, ali kako se kaže: "prvi se mački u vodu bacaju"

[You must be registered and logged in to see this image.][You must be registered and logged in to see this image.]" />
[You must be registered and logged in to see this image.][You must be registered and logged in to see this image.]" />
[You must be registered and logged in to see this image.][You must be registered and logged in to see this image.]" />

_________________
Josip Pupačić: I gledam more gdje se k meni penje
i slušam more dobrojutro veli
stari
stari
Porucnik fregate
Porucnik fregate

Hrvatska
Google Chrom
Posts : 995
Reputation : 428
Član od : 28.08.2013
Dob : 75
Sjedište : Kastav
Bez opomene

[Vrh] Go down

Izrada mini bucela sa CNC-om Empty Re: Izrada mini bucela sa CNC-om

Postaj by Matija sub pro 21 2019, 19:57

Dobro je to stari za prvi put. Bacio sam ja puno prvih mačića 😅.
Pitanje: koje freze koristiš (promjer i oblik?)

_________________
Pozdrav, Matija [You must be registered and logged in to see this image.].
Matija
Matija
Administrator
Administrator

Hrvatska
Google Chrom
Posts : 847
Reputation : 964
Član od : 06.02.2014
Dob : 58
Sjedište : Njivice / Krk
Bez opomene

[Vrh] Go down

Izrada mini bucela sa CNC-om Empty Re: Izrada mini bucela sa CNC-om

Postaj by stari sub pro 21 2019, 23:07

Svrdlo je 0,6mm, glodalo za kanale je V 30° , glodalo za oblikovanje je ball 1mm.

_________________
Josip Pupačić: I gledam more gdje se k meni penje
i slušam more dobrojutro veli
stari
stari
Porucnik fregate
Porucnik fregate

Hrvatska
Google Chrom
Posts : 995
Reputation : 428
Član od : 28.08.2013
Dob : 75
Sjedište : Kastav
Bez opomene

[Vrh] Go down

Izrada mini bucela sa CNC-om Empty Re: Izrada mini bucela sa CNC-om

Postaj by Matija ned pro 22 2019, 16:52

Stari,

to je sve ok, jedino umjesto v glodala koristim tapered ball nose sa vrhom od 0.5 mm (r 0.25).
Sa njim se dobije u utoru obla površina pa bolje izgleda.

[You must be registered and logged in to see this image.]

_________________
Pozdrav, Matija [You must be registered and logged in to see this image.].
Matija
Matija
Administrator
Administrator

Hrvatska
Google Chrom
Posts : 847
Reputation : 964
Član od : 06.02.2014
Dob : 58
Sjedište : Njivice / Krk
Bez opomene

[Vrh] Go down
