Užarski mlin

Go down

Užarski mlin Empty Užarski mlin

Postaj by Dida on uto ruj 03 2013, 22:06

Za izradu užadi za maketu broda dobro dođe užarski mlin. Moguće je izraditi bilo koju debljinu užeta, zgodno je kada je uže u istom mjerilu kao i maketa. Osim toga i izrada užeta je jedno od zadovoljstava.

Detalji užarskog mlina:

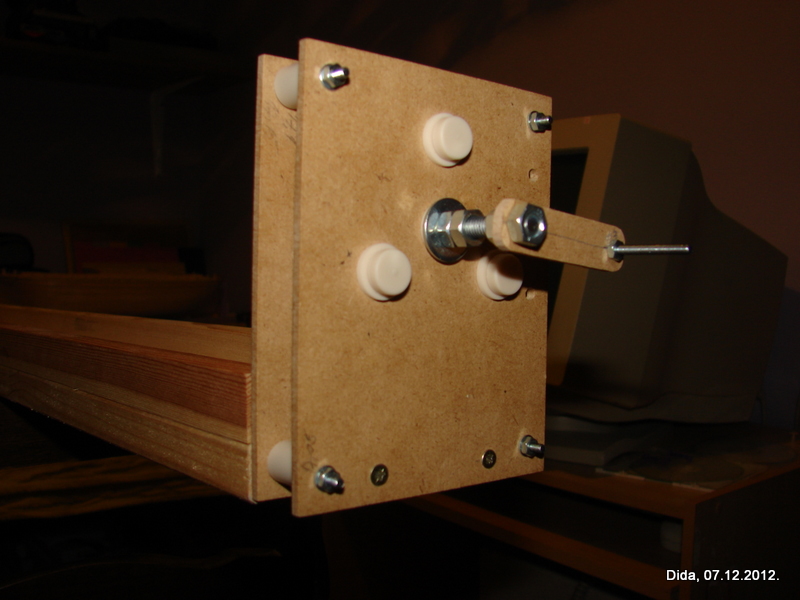

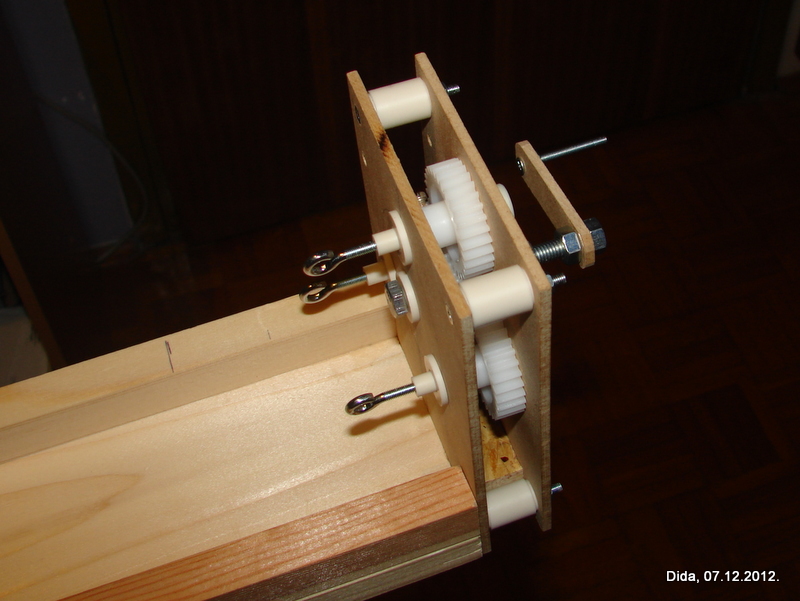

Zupčani prijenos za istovremeno usukavanje sva tri struka užeta:

[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this image.]

Na suprotnoj strani mlina je dio za usukavanje tsva tri struka u uže:

[You must be registered and logged in to see this image.]

Pogled na cijelinu.

[You must be registered and logged in to see this image.]

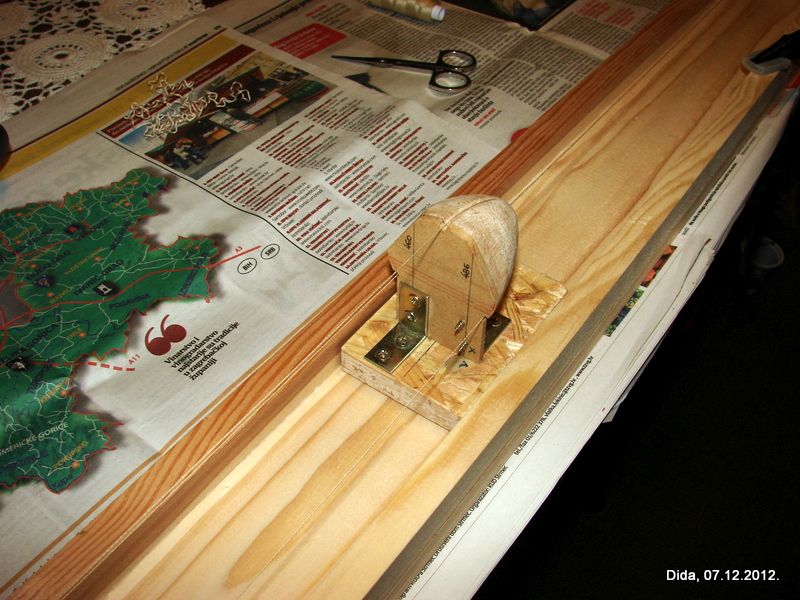

Između krajeva je čunak:

[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this image.]

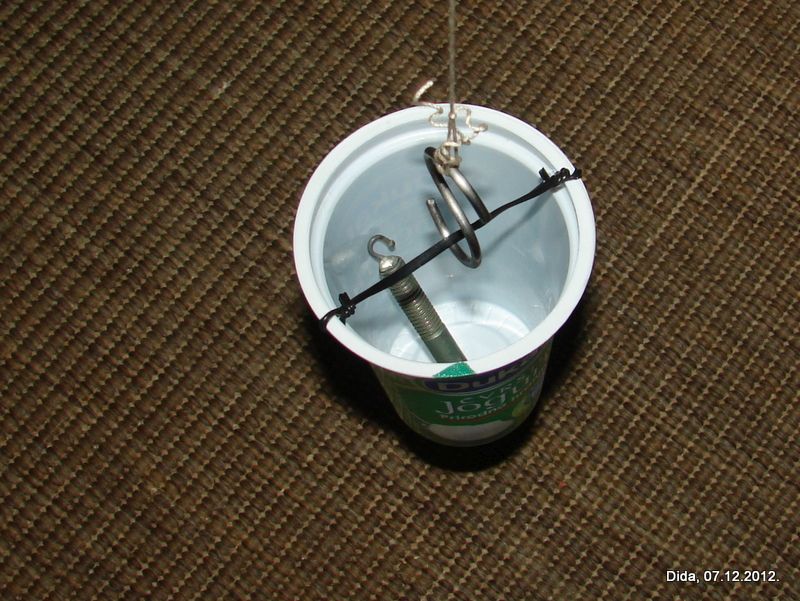

Uteg za držanje konopa napetim zakvačen je za ovu kuku:

[You must be registered and logged in to see this image.]


Zadnja promjena: Dida; pet vel 02 2018, 12:26; ukupno mijenjano 2 put/a.

_________________
Pozdrav,
Dida [You must be registered and logged in to see this image.]
Dida
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1620
Reputation : 137
Član od : 20.07.2013
Dob : 78
Sjedište : Sisak

[Vrh] Go down

Užarski mlin Empty Užarski mlin

Postaj by Dida on uto ruj 03 2013, 22:09

Nastavak...

[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this image.]

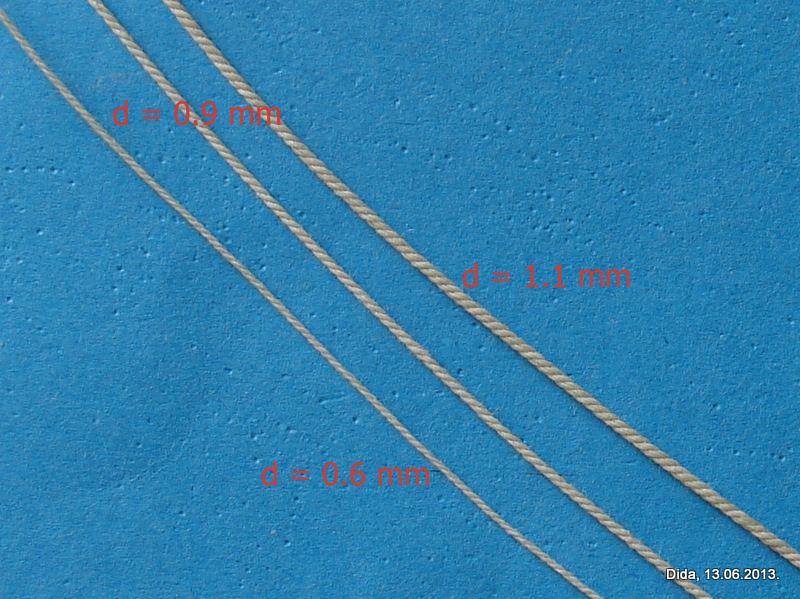

Gotovo uže:

[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this image.]


Zadnja promjena: Dida; pet vel 02 2018, 12:39; ukupno mijenjano 3 put/a.

_________________
Pozdrav,
Dida [You must be registered and logged in to see this image.]
Dida
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1620
Reputation : 137
Član od : 20.07.2013
Dob : 78
Sjedište : Sisak

[Vrh] Go down

Užarski mlin Empty Izrada užeta promjera 0,7 mm

Postaj by Dida on čet ruj 12 2013, 14:10

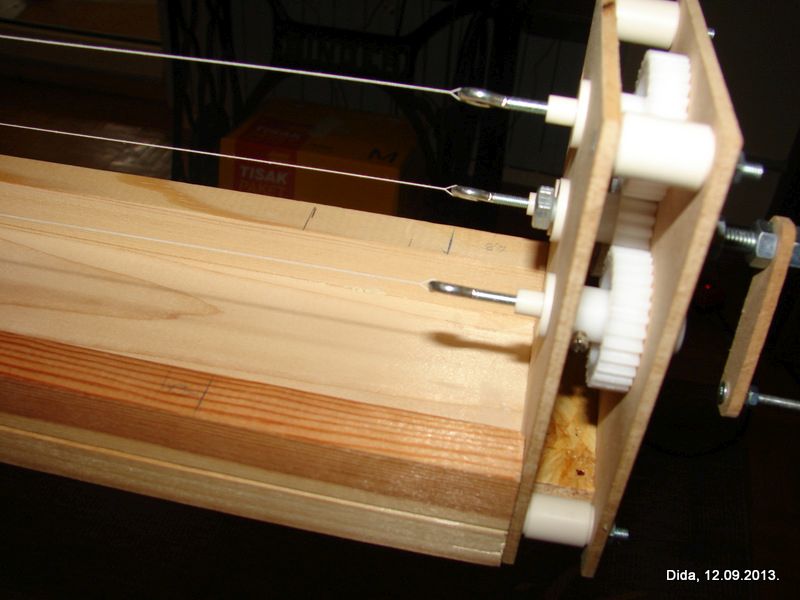

Još nekoliko slika...

[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this image.]

Čunak:

[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this image.]

Gotovo uže. Dvije niti konca u struku, tri struka u užetu. Protuteg u čaši jogurta 150 grama - 25 grama po jednoj niti konca. Uvijao strukove dok se strukovi nisu skratili 300 mm, tada sam počeo uvijati strukove u uže. Nakon toga se cijelo uže skratilo za 417 mm. Početna dužina je bila 1595 mm. Za duže uže bih morao produžiti cijelu stazu.

[You must be registered and logged in to see this image.]


Zadnja promjena: Dida; pet vel 02 2018, 13:10; ukupno mijenjano 4 put/a.

_________________
Pozdrav,
Dida [You must be registered and logged in to see this image.]
Dida
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1620
Reputation : 137
Član od : 20.07.2013
Dob : 78
Sjedište : Sisak

[Vrh] Go down

Užarski mlin Empty Protuteg

Postaj by Dida on pet ruj 20 2013, 18:26

Težinu protutega odredim tako da svaka nit u struku "nosi" 22 grama. Pri tome opterećenju još ne pucaju pri uvijanju. Za točno podesiti težinu protutega svašta može poslužiti.

[You must be registered and logged in to see this image.]

Ipak, stare kovanice su idealne: težina se može podesiti skoro u gram.

[You must be registered and logged in to see this image.]


Zadnja promjena: Dida; sub vel 03 2018, 17:44; ukupno mijenjano 1 put.

_________________
Pozdrav,
Dida [You must be registered and logged in to see this image.]
Dida
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1620
Reputation : 137
Član od : 20.07.2013
Dob : 78
Sjedište : Sisak

[Vrh] Go down

Užarski mlin Empty Re: Užarski mlin

Postaj by Bismarck on sub lis 05 2013, 22:28

Odlična stvar. Izvrsno napravljeno
avatar
Bismarck
Razvodnik
Razvodnik

Hrvatska
Mozzila Firefox
Posts : 32
Reputation : 11
Član od : 28.09.2013
Dob : 46
Sjedište : Split

[Vrh] Go down

Užarski mlin Empty Re: Užarski mlin

Postaj by stari on sub vel 08 2014, 14:41

Evo pojednostavljene verzije užarskog mlina.

[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this image.]

Ona pločica položena na dijelu za usukavanje u konop glumi čunak. Very Happy
