SANTA MARIA 1492 - REVIZIJA

Postaj by kosava1989 on pet vel 02 2018, 19:49

Poshtovani Prijatelji,jako mi se svidja forum...narocito objektivna diskusija, jer samo tako covjek pocinje bolje da razmislja i radi...ja danas postavljam slike moje prve ozbiljnije makete, ne racunajucu kaice, jedrilice i sl..osim nedostataka pogreske kod kanapa , supljih glava i bigote, zanima me vashe mislenje, jer sada treba ponovo da je radim po narudjbi, a zelim da bude bolja...Da se ne ponavljam sve je rucni rad cak i zastave...recite sta fali..
avatar
kosava1989
Razvodnik
Razvodnik

Makedonija
Google Chrom
Posts : 58
Reputation : 6
Član od : 17.01.2018
Dob : 29
Sjedište : Ohrid

[Vrh] Go down

Re: SANTA MARIA 1492 - REVIZIJA

Postaj by kosava1989 on pet vel 02 2018, 20:09





















































































avatar
kosava1989
Razvodnik
Razvodnik

Makedonija
Google Chrom
Posts : 58
Reputation : 6
Član od : 17.01.2018
Dob : 29
Sjedište : Ohrid

[Vrh] Go down

Re: SANTA MARIA 1492 - REVIZIJA

Postaj by Matija on pet vel 02 2018, 21:14

Jovane,
Meni na prvi pogled, upada u oči debljina konopa kojim su vezane bigote. Na sartigama konop za "penjanje" je iste debljine kao i sartiga, rezultat su ogromni i nesrazmjerni čvorovi. Ne vidi se baš dobro ali imam osječaj da su svi konopi iste debljine na cijelom brodu.. a jesu li bili takvi? Također stalni , nepomični konopi su bili zaštičeni katranom i sl. a radni su sivkasti.. Wink. Boceli su tu također problem, ni ne liče na bocele. Kada praviš ovakve, isto ti treba vremena za izraditi relističnije. Pogledaj knjige koje sam ti poslao, ima opisa kako se rade i možeš vidjeti kako se vežu i koriste. Sadašnji ne izgledaju kako bi trebali i nisu dobro ni vezani. Sidro se vidi da je izrezano iz komada, uzmi turpiju ili rašpu pa mu zaobli rubove. Svaku stvar koju napraviš zamisli da je u normalnoj veličini i da li bi dobro izgledala.
To je moje "viđenje" i ne moram biti u pravu ali sam možda na tragu Wink, nadam se da nisam pretjerao.
E da, zastave.. ako su ti jedra puna, vjetar je sa krme, ne može svaka zastava gledati na svoju stranu, moraju lapršati u smjeru vjetra (nije bio brži). Ne moraju stajati "ukočeno" ali barem mogu malo prema provi.
Vidjet ću imam li još štogod od literature pa ću ti poslati kako bi ti to bilo jasnije.

_________________
Pozdrav, Matija. Smile
avatar
Matija
Administrator
Administrator

Hrvatska
Google Chrom
Posts : 608
Reputation : 387
Član od : 06.02.2014
Dob : 54
Sjedište : Njivice / Krk

[Vrh] Go down

Re: SANTA MARIA 1492 - REVIZIJA

Postaj by kosava1989 on pet vel 02 2018, 21:24

Odlicno ste rekli...E super ovo mi je trebalo, jeste ista je debljina konopa a i boja..sad kad pocnem da je radim iznova idemo slikovito za svaki detalj se konsultujem sa vama..jer bolje spreciti nego lijeciti...hvala vam na paznji i odvojeno vrijeme
avatar
kosava1989
Razvodnik
Razvodnik

Makedonija
Google Chrom
Posts : 58
Reputation : 6
Član od : 17.01.2018
Dob : 29
Sjedište : Ohrid

[Vrh] Go down

Re: SANTA MARIA 1492 - REVIZIJA

Postaj by Matija on pet vel 02 2018, 21:29

Nema problema, ovdje je puno ljudi od kojih sam ja učio pa se nadam da ćeš i ti.

_________________
Pozdrav, Matija. Smile
avatar
Matija
Administrator
Administrator

Hrvatska
Google Chrom
Posts : 608
Reputation : 387
Član od : 06.02.2014
Dob : 54
Sjedište : Njivice / Krk

[Vrh] Go down

Re: SANTA MARIA 1492 - REVIZIJA

Postaj by Dida on sub vel 03 2018, 17:55

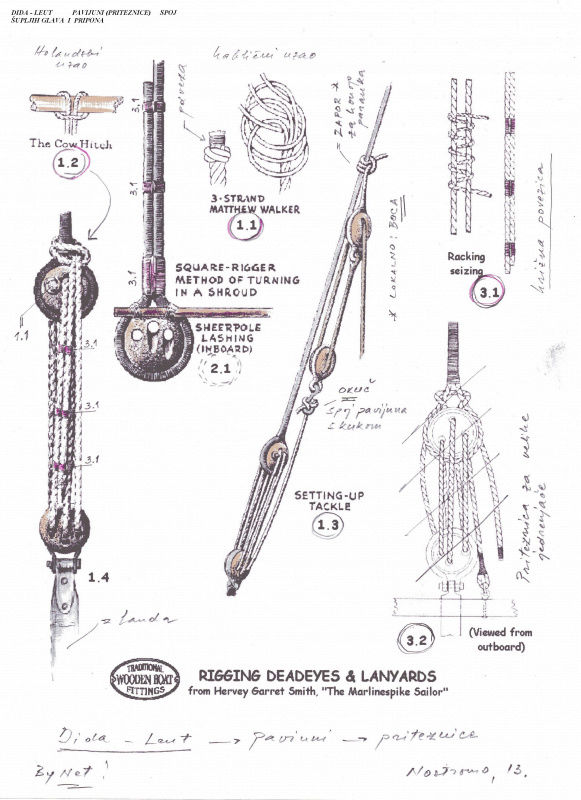

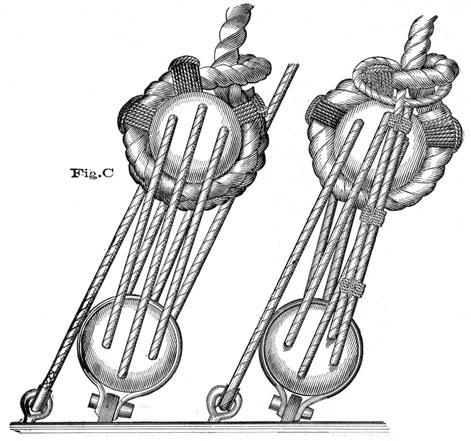

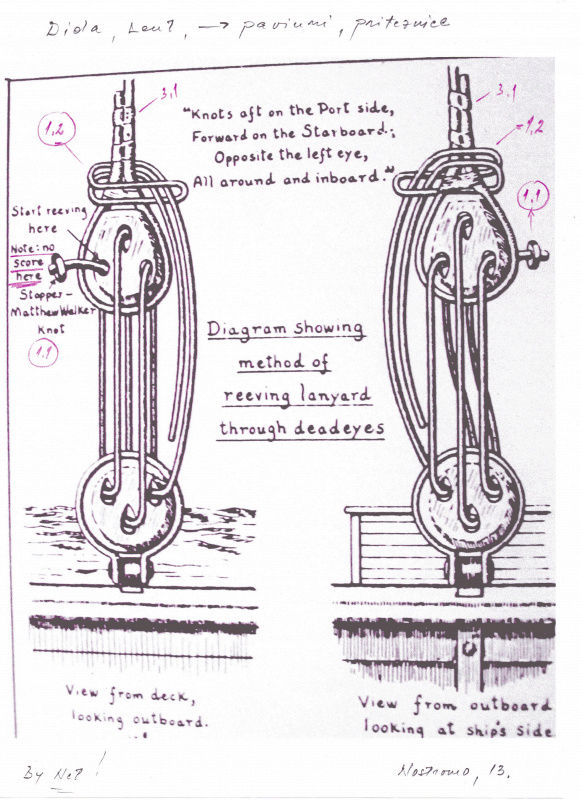

Šjor Jovane Very Happy ovdje imaš detalj izvedbe šupljih glava, pa ih možeš primjeniti u nekoj budućoj gradnji.






_________________
Pozdrav,
Dida Very Happy
avatar
Dida
Kapetan korvete
Kapetan korvete

Hrvatska
Mozzila Firefox
Posts : 1499
Reputation : 123
Član od : 20.07.2013
Dob : 77
Sjedište : Sisak

[Vrh] Go down

Re: SANTA MARIA 1492 - REVIZIJA

Postaj by kosava1989 on ned vel 04 2018, 12:12

To cijenim Sjor Dida, e ovo sad ima logike, doci ce sve do izrazaj...Hvala lipa Sjor Dida..
P.S. Nisam ja Sjor, ja san dite za sve vas...
Puno pozdrava
avatar
kosava1989
Razvodnik
Razvodnik

Makedonija
Google Chrom
Posts : 58
Reputation : 6
Član od : 17.01.2018
Dob : 29
Sjedište : Ohrid

[Vrh] Go down

Re: SANTA MARIA 1492 - REVIZIJA

Postaj by Matija on ned vel 04 2018, 12:49

Evo malo za raspravu.
Kolega Jovan je u Solunu snimio brod (mislim da je replika-turistička verzija Wink ) gdje su instalirane čudne bigote (barem meni).
Jesu li se "zaigrali" ili su stvarno takve postojale Wink?




_________________
Pozdrav, Matija. Smile
avatar
Matija
Administrator
Administrator

Hrvatska
Google Chrom
Posts : 608
Reputation : 387
Član od : 06.02.2014
Dob : 54
Sjedište : Njivice / Krk

[Vrh] Go down

Re: SANTA MARIA 1492 - REVIZIJA

Postaj by Dida on ned vel 04 2018, 14:52

Takve šuplje glave nisam nikada vidio. Ako pogledaš literaturu o starim jedrenjacima, ni tamo ih nećeš naći.

_________________
Pozdrav,
Dida Very Happy
avatar
Dida
Kapetan korvete
Kapetan korvete

Hrvatska
Mozzila Firefox
Posts : 1499
Reputation : 123
Član od : 20.07.2013
Dob : 77
Sjedište : Sisak

[Vrh] Go down

Re: SANTA MARIA 1492 - REVIZIJA

Postaj by kosava1989 on ned vel 04 2018, 15:05

Je lijepo je Matija rekao da je to samo losa replika........meni se ove svidjaju



avatar
kosava1989
Razvodnik
Razvodnik

Makedonija
Google Chrom
Posts : 58
Reputation : 6
Član od : 17.01.2018
Dob : 29
Sjedište : Ohrid

[Vrh] Go down

Re: SANTA MARIA 1492 - REVIZIJA

Postaj by kosava1989 on ned vel 04 2018, 15:07

za bocel jel dobra 10mm x 5mm ?da postoji mjesto za graviranje, bushenje, i brushenje?
avatar
kosava1989
Razvodnik
Razvodnik

Makedonija
Google Chrom
Posts : 58
Reputation : 6
Član od : 17.01.2018
Dob : 29
Sjedište : Ohrid

[Vrh] Go down

Re: SANTA MARIA 1492 - REVIZIJA

Postaj by Dida on ned vel 04 2018, 17:20

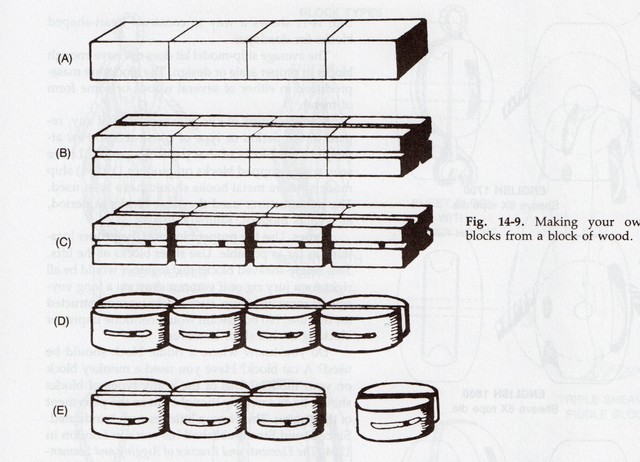

Valja razlikovati koloturnik (bocel) od šuplje glave (šupljače). U šupljači nema kola za uže. Ona služi za pritezanje pripona jarbola i uglavnom se koristi za to. Na slici 14-9 su blokići za izradu koloturnika (bocela).

_________________
Pozdrav,
Dida Very Happy
avatar
Dida
Kapetan korvete
Kapetan korvete

Hrvatska
Mozzila Firefox
Posts : 1499
Reputation : 123
Član od : 20.07.2013
Dob : 77
Sjedište : Sisak

[Vrh] Go down

Re: SANTA MARIA 1492 - REVIZIJA

Postaj by stari on ned vel 04 2018, 20:07

Evo moje izrade bocela-koloturnika za Santa Mariu 1:72. Veličina je 5X3mm.




Ukoliko misliš da ti je prekomplicirano za izradu, možeš ih naručiti iz Splita, veličinu i količinu, koju ti želiš.

_________________
Josip Pupačić: I gledam more gdje se k meni penje
i slušam more dobrojutro veli
avatar
stari
Porucnik korvete
Porucnik korvete

Hrvatska
Google Chrom
Posts : 756
Reputation : 230
Član od : 28.08.2013
Dob : 71
Sjedište : Kastav

[Vrh] Go down

Re: SANTA MARIA 1492 - REVIZIJA

Postaj by kosava1989 on ned vel 04 2018, 20:19

Hvala, bas sam jutros glegao sliku, nije komplicirano sve je lijepo objasneno. bas onako letvica, zarezivanje na 4 kanala, busenje, rezanje i brusenje..tako cu i uraditi....fali mi iskustva najvise u sitnicama...jer one cine sve djaba ti ostalo ako nesto od neznanja nisi uradio kako treba,,vi ste stariji od mene i iskusniji, plus ste ljudi s mora i puno toga ste vidjeli u originalnoj velicini i namjeni..Hvala vam
avatar
kosava1989
Razvodnik
Razvodnik

Makedonija
Google Chrom
Posts : 58
Reputation : 6
Član od : 17.01.2018
Dob : 29
Sjedište : Ohrid

[Vrh] Go down

Re: SANTA MARIA 1492 - REVIZIJA

Postaj by kosava1989 on uto vel 06 2018, 18:47

T
E moji ljudi, bigoti, boceli ljetos u Pomorskom Muzeju na gripama pored mojih glava, ali kod nas kazu nekad oci vide a mozak ne vidi, nisam obratio paznju...a ovo je originalno povezano cim je u muzeju...dobro ali bar sam proucio...
avatar
kosava1989
Razvodnik
Razvodnik

Makedonija
Google Chrom
Posts : 58
Reputation : 6
Član od : 17.01.2018
Dob : 29
Sjedište : Ohrid

[Vrh] Go down
