DelftShip Free - kako početi s korištenjem

Stranica 2 / 2. Previous  1, 2

Go down

DelftShip Free - kako početi s korištenjem - Page 2 Empty Re: DelftShip Free - kako početi s korištenjem

Postaj by Dida on čet vel 08 2018, 01:25

Idi na "Face" pa tamo odaberi "Add". Prethodno odaberi četiri točke koje će biti na uglovima dodane površine.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1612
Reputation : 136
Član od : 20.07.2013
Dob : 78
Sjedište : Sisak

[Vrh] Go down

DelftShip Free - kako početi s korištenjem - Page 2 Empty Radikalna promjena oblika

Postaj by Dida on čet vel 08 2018, 16:21

Oblik trupa se može po volji mijenjati povlačenjem kontrolnih točaka u željenom smjeru.



Nakon što se trup ugrubo dovede do željenog oblika, ide se na njegovo fino podešavanje.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1612
Reputation : 136
Član od : 20.07.2013
Dob : 78
Sjedište : Sisak

[Vrh] Go down

DelftShip Free - kako početi s korištenjem - Page 2 Empty Re: DelftShip Free - kako početi s korištenjem

Postaj by Matija on čet vel 08 2018, 17:10

Dida, odličan video, hvala.


@Dida je napisao/la:Idi na "Face" pa tamo odaberi "Add". Prethodno odaberi četiri točke koje će biti na uglovima dodane površine.

...upravo je tako kako ste rekli: Face - add.
Hvala na trudu i pomoći. Vidim da su bili "sitni" sati, nadam se ne zbog mene Wink.

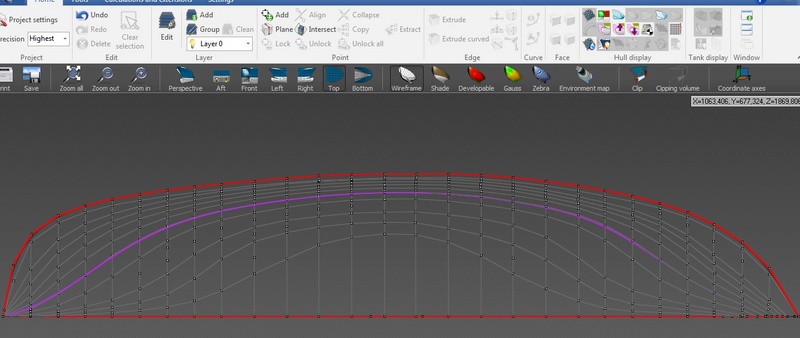

DelftShip Free - kako početi s korištenjem - Page 2 Linije13

_________________
Pozdrav, Matija. Smile
Matija
Matija
Administrator
Administrator

Hrvatska
Google Chrom
Posts : 625
Reputation : 407
Član od : 06.02.2014
Dob : 56
Sjedište : Njivice / Krk

[Vrh] Go down

DelftShip Free - kako početi s korištenjem - Page 2 Empty Dodavanje kontrolne točke

Postaj by Dida on uto vel 27 2018, 16:12

Može li se dodati kontrolna točka u mrežu koja određuje formu trupa? Može! Ali ima kvaka! Ranije smo rekli da je program najsretniji ako može računati s četverokutnim poljima. Nakon što ste dodali jednu točku, jedno polje će imati PET ćoškova. Tu situaciju treba nastojati riješiti dodavanjem još točaka na "prava mjesta".

Nakon dodavanja točke vidjet ćete da linije trupa (rebra, uzdužnice...) više nisu uredne. U području kaštela izgledaju prilično zbrčkano. Slijedi uređivanje toga "nereda".


_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1612
Reputation : 136
Član od : 20.07.2013
Dob : 78
Sjedište : Sisak

[Vrh] Go down

DelftShip Free - kako početi s korištenjem - Page 2 Empty Re: DelftShip Free - kako početi s korištenjem

Postaj by Dida on uto vel 27 2018, 16:35

Valja obratiti pažnju na polje koje smo dobili nakon dodavanja dviju kontrolnih točaka. Polje ima 6 točaka i to je jedan od detalja koji linije trupa čini nepravilnim.

DelftShip Free - kako početi s korištenjem - Page 2 Tinypi30

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1612
Reputation : 136
Član od : 20.07.2013
Dob : 78
Sjedište : Sisak

[Vrh] Go down

DelftShip Free - kako početi s korištenjem - Page 2 Empty Re: DelftShip Free - kako početi s korištenjem

Postaj by Dida on uto vel 27 2018, 17:09

Dotjerivanje strukture mreže:


_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1612
Reputation : 136
Član od : 20.07.2013
Dob : 78
Sjedište : Sisak

[Vrh] Go down

DelftShip Free - kako početi s korištenjem - Page 2 Empty Re: DelftShip Free - kako početi s korištenjem

Postaj by Dida on uto vel 27 2018, 17:32

DelftShip Free - kako početi s korištenjem - Page 2 Delfts11 DelftShip Free - kako početi s korištenjem - Page 2 Delfts12

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1612
Reputation : 136
Član od : 20.07.2013
Dob : 78
Sjedište : Sisak

[Vrh] Go down

DelftShip Free - kako početi s korištenjem - Page 2 Empty Re: DelftShip Free - kako početi s korištenjem

Postaj by Sponsored content


Sponsored content


[Vrh] Go down

Stranica 2 / 2. Previous  1, 2
