Početnička bracera

Go down

Početnička bracera Empty Početnička bracera

Postaj by Mladen on sri lis 08 2014, 18:51

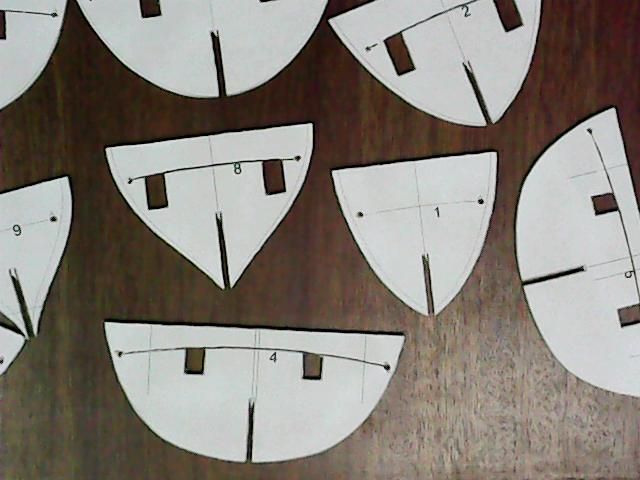

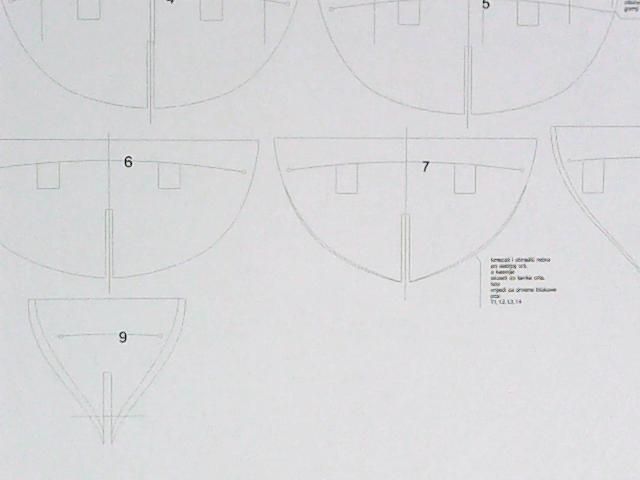

Nakon podužeg praćenja ovog foruma napokon sam skupio hrabrost i ulovio nešto vremena pa počinjem sa gradnjom makete bracere po nacrtu Tehnodidakte.Nacrt mi je ustupio Stari kojem zahvaljujem i koji stvarno odgovori na svaki mail i želi podijeliti nacrte sa ljudima koji vole ovaj hobi.Večina brodomaketara koje sam kontaktirao preporučili su braceru za početak, jer ću tu najviše pohvatati znanje zanata.Pošto je sezona gradnje oko kuće i radova u vrtu pri kraju mislim da sam spreman odvojiti malo vremena i za sebe.Nacrt koji sam dobio u dxf-u sam prilagodio da mi debljina utora za rebra bude 4mm , isprintao na A3 formatu.Papir sam na šperploču lijepio Bisonovim ljepilom u spreju i krenuo na rezanje njišučom pilom.
Početnička bracera Picture001_zpsc731cea6
Početnička bracera Picture002_zpscd791dc2

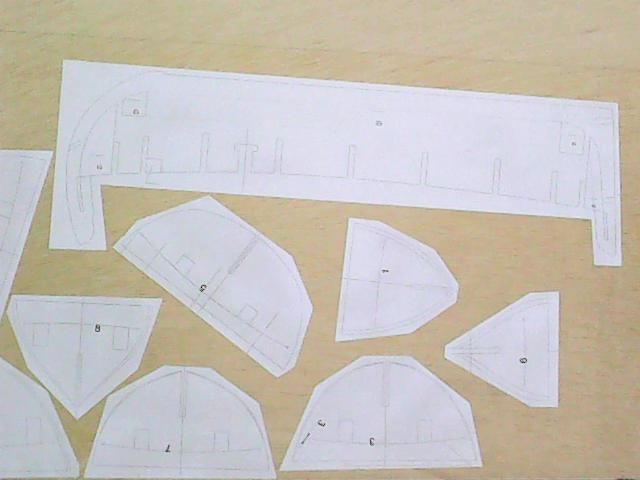

Početnička bracera Picture003_zpsc861f13b

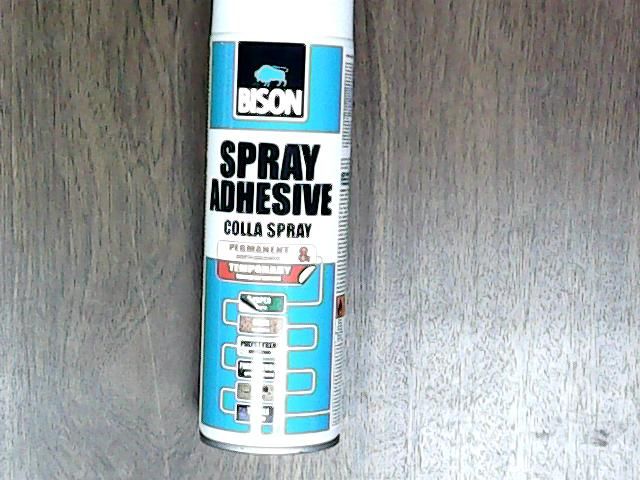

Početnička bracera Picture004_zpsdbd93c36
Početnička bracera Picture005_zps789ffa37
Početnička bracera Picture006_zpsbcab30aa
Početnička bracera Picture007_zpsba2e90a8

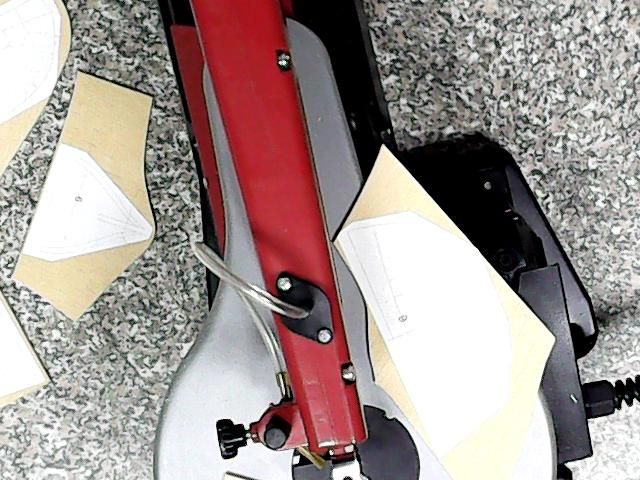

Početnička bracera Picture008_zpsbf9a9361

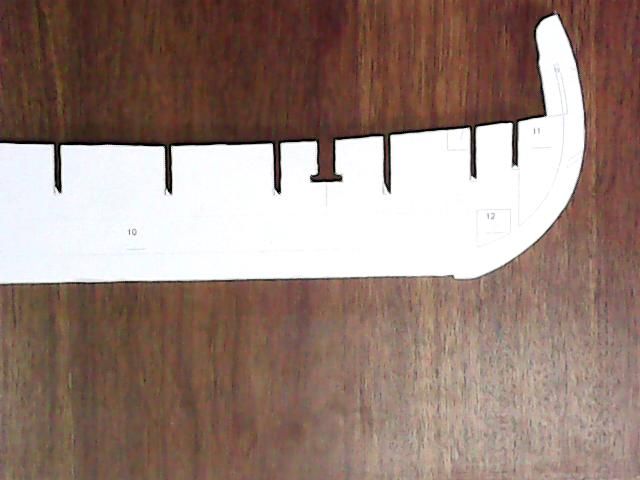

Početnička bracera Picture009_zps9bc6692b
Početnička bracera Picture010_zps2a0c50d5

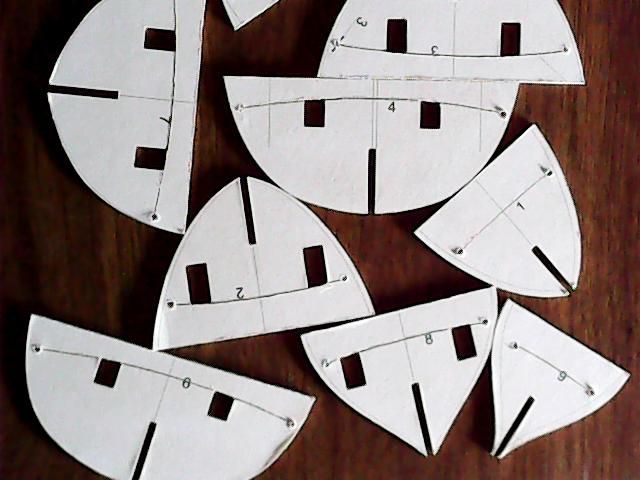

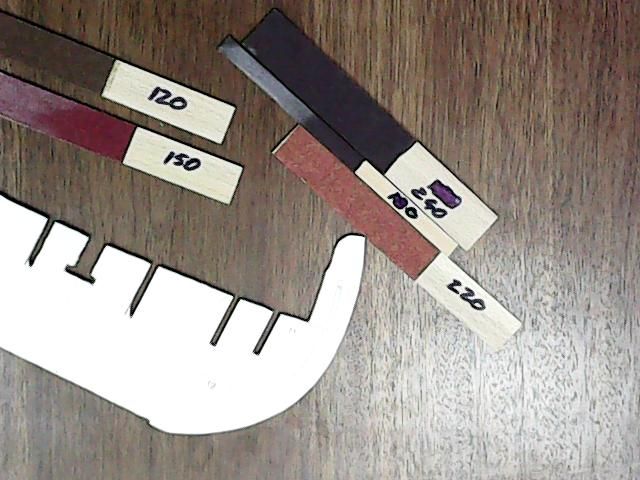

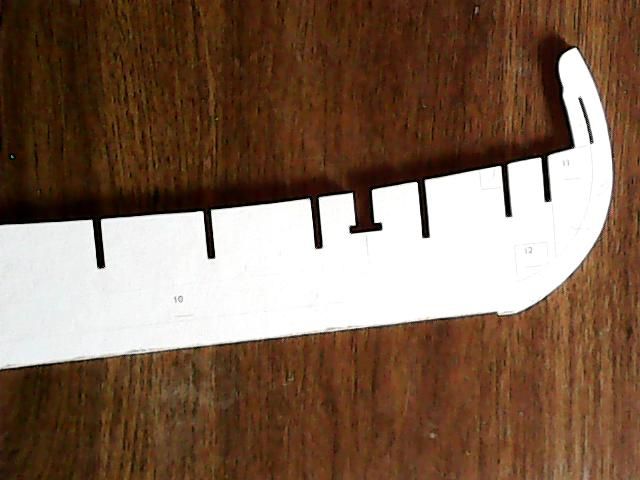

Nakon rezanja slijedi obrada
Početnička bracera Picture011_zpsc1f50b73
Početnička bracera Picture012_zpsed06e3b8
Početnička bracera Picture013_zps7402b91b

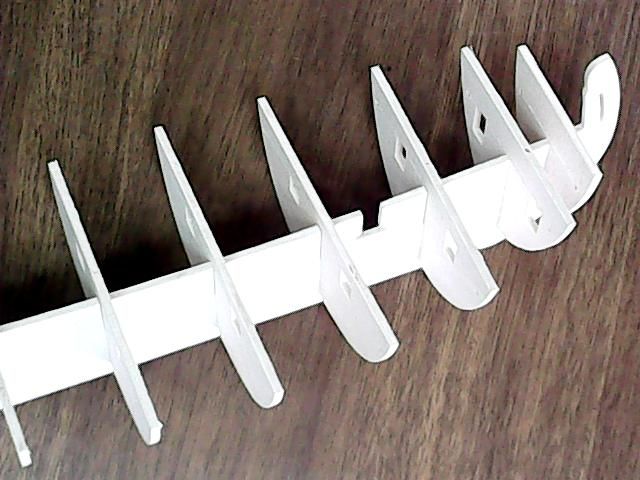

Proba obrađenih komada
Početnička bracera Picture014_zps7b5709ea
Sada slijedi obrada kosina na rebrima a onda i ljepljenje.Ovo sam napravio u dva popodneva a sada će ići malo sporije pošto radim u 4 smjene a za vikend treba posaditi i češnjak.Nadam se da će biti konstruktivnih kritika od iskusnijih članova foruma i ukazivanja na greške kojih će sigurno biti.
Pozdrav
avatar
Mladen
Skupnik
Skupnik

Hrvatska
Internet Explorer
Posts : 144
Reputation : 99
Član od : 22.01.2014
Dob : 55
Sjedište : Zagreb

[Vrh] Go down

Početnička bracera Empty Re: Početnička bracera

Postaj by Tamburash on sri lis 08 2014, 21:36

Cestitke na uspjesnom pocetku! Svakako pratim sa zanimanjem.. I nemoj zaboraviti stavljati slike Smile
Za bilo kakvu pomoc smo ovdje!!
avatar
Tamburash
Razvodnik
Razvodnik

Hrvatska
Safari
Posts : 78
Reputation : 9
Član od : 01.12.2013
Dob : 32
Sjedište : Osijek

[Vrh] Go down

Početnička bracera Empty Re: Početnička bracera

Postaj by Mladen on čet lis 09 2014, 21:01

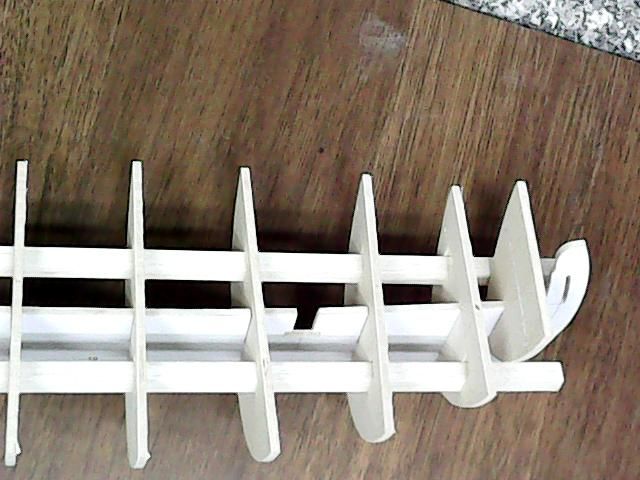

Ulovilo se 2 sata vremena pa sam malo podešavao utore za ojačanja rebara

Početnička bracera Picture017_zps127bd1d7

Nakon toga prvo gruba obrada skalpelom kosina rebara

Početnička bracera Picture018_zps0c8074c7

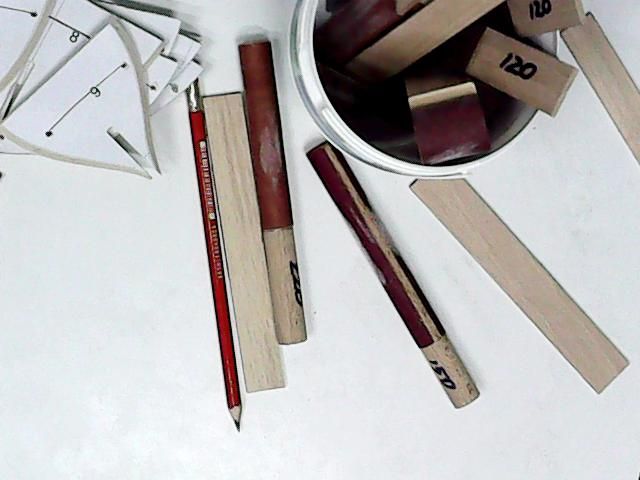

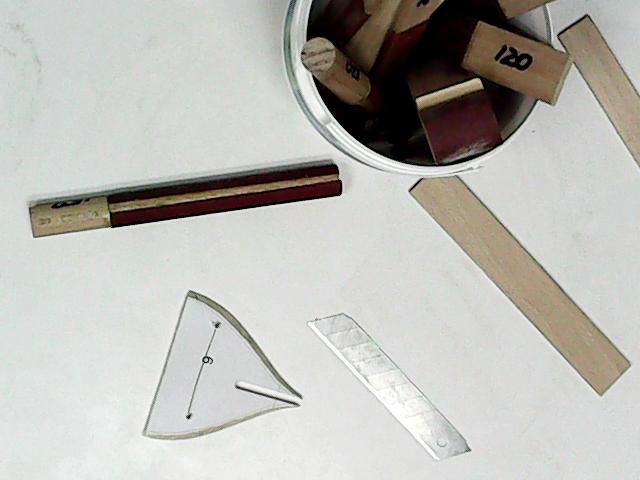

A nakon toga i obrada šmirglom

Početnička bracera Picture019_zps6fd72986

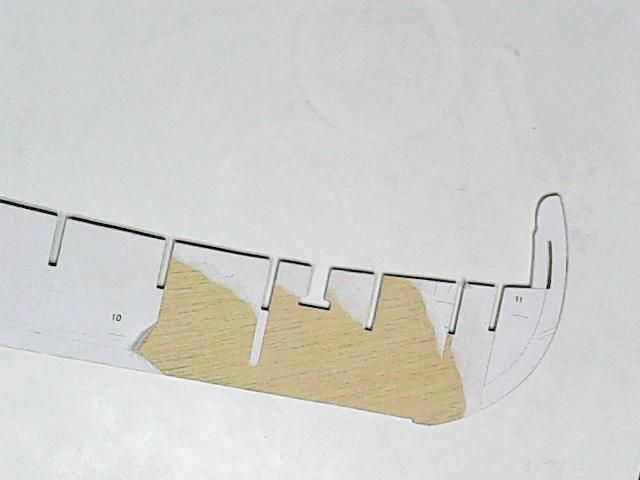

Kada su rebra obrađena skidanje papira (iznenađujuće dobro ide osim ako se pretjera sa sprejem)

Početnička bracera Picture020_zpsf5431930

Sav papir skinut i za danas dosta

Početnička bracera Picture023_zps63f31e17

Nakon postavljanja slika na forum stiže i prvo pitanje za članove ili za Didu.
Kada stavljam slike one mi se uredno zaljepe na vrh posta pa ih stavljam na mjesto uz copy-paste.Očigledno nešto krivo radim pa molim pomoć.Inaće braceru radim sa šperpločom, oplata će biti od lipe a nešto ostalih stvari i od bukve.Još ne baratam nazivljem svih dijelova brodova pa ako nešto krivo napišem ne zamjerite.Kad ulovim vremena probat ću poloviti mudrosti članova foruma kojih vidim ne nedostaje.
Ako stavljam previše slika recite pa ću smanjiti.
Pozdrav

_________________
...always look on the bright side of life...
avatar
Mladen
Skupnik
Skupnik

Hrvatska
Internet Explorer
Posts : 144
Reputation : 99
Član od : 22.01.2014
Dob : 55
Sjedište : Zagreb

[Vrh] Go down

Početnička bracera Empty Re: Početnička bracera

Postaj by Dida on pet lis 10 2014, 06:51

Slika nikad previše. Što više - to bolje!

Ovdje imaš nešto o stavljanju slika na forum: Slike.

Ako to nije dovoljno jasno, samo reci pa ću "mutna" mjesta popraviti.

Inače, lijepo si počeo i gušt je za pogledati.

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1611
Reputation : 136
Član od : 20.07.2013
Dob : 78
Sjedište : Sisak

[Vrh] Go down

Početnička bracera Empty Re: Početnička bracera

Postaj by Mladen on sri lis 15 2014, 20:59

Nastavak priprema za ljepljenje.Navoz napravljen iz priručnog materijala.Nisam prezadovoljan ali dok ne napravim nešto kvalitetnije poslužiče i ovaj.

Početnička bracera Picture024_zps8568bf67


Mora se još posušiti ljepilo pa onda kreću rebra u ljepljenje


Zadnja promjena: Mladen; sri lis 15 2014, 21:31; ukupno mijenjano 1 put.
avatar
Mladen
Skupnik
Skupnik

Hrvatska
Internet Explorer
Posts : 144
Reputation : 99
Član od : 22.01.2014
Dob : 55
Sjedište : Zagreb

[Vrh] Go down

Početnička bracera Empty Re: Početnička bracera

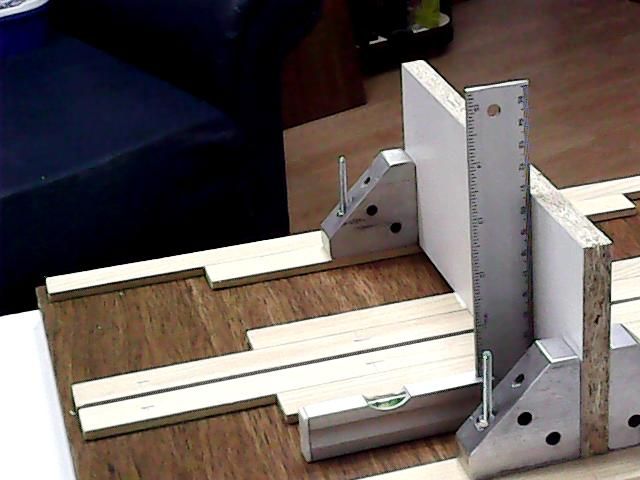

Postaj by Mladen on sri lis 15 2014, 21:16

Nešto sam krivo zaljepio pa evo ponovo

Početnička bracera Picture028_zps0b8d87b4

Početnička bracera Picture025_zps15aba88f

Početnička bracera Picture027_zps07990a77

_________________
...always look on the bright side of life...
avatar
Mladen
Skupnik
Skupnik

Hrvatska
Internet Explorer
Posts : 144
Reputation : 99
Član od : 22.01.2014
Dob : 55
Sjedište : Zagreb

[Vrh] Go down

Početnička bracera Empty Re: Početnička bracera

Postaj by Matija on sri lis 15 2014, 21:37

Mladene, morat ćeš mi dati nacrt za to, ovo je kompliciranije od bracere Wink (šala)

_________________
Pozdrav, Matija. Smile
Matija
Matija
Administrator
Administrator

Hrvatska
Google Chrom
Posts : 625
Reputation : 407
Član od : 06.02.2014
Dob : 56
Sjedište : Njivice / Krk

[Vrh] Go down

Početnička bracera Empty Re: Početnička bracera

Postaj by Dida on sri lis 15 2014, 21:48

Navoz je zanimljiv. Kakav si to okov koristio?

_________________
Pozdrav,
Dida Very Happy
Dida
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1611
Reputation : 136
Član od : 20.07.2013
Dob : 78
Sjedište : Sisak

[Vrh] Go down

Početnička bracera Empty Re: Početnička bracera

Postaj by Mladen on sri lis 15 2014, 22:17

Matija kada ovaj navoz "patentiram"ide u serijsku proizvodnju pa u prodaju u Baumax.Kad već propadaju mogu i ja sa njima. pale

Dida ovo su aluminijski komadi od stare kovertirke koja je bačena u smeće a onda sam krenuo u pravo recikliranje jer je bilo dosta aluminijskih profila raznih oblika koji će dobro doći kod izrade mini cirkulara i male debljače.Nakon reciklaže nisam išao prodavati sirovinu.

_________________
...always look on the bright side of life...
avatar
Mladen
Skupnik
Skupnik

Hrvatska
Internet Explorer
Posts : 144
Reputation : 99
Član od : 22.01.2014
Dob : 55
Sjedište : Zagreb

[Vrh] Go down

Početnička bracera Empty Re: Početnička bracera

Postaj by Nonić on čet lis 16 2014, 16:52

Mladene,samo savjet,prije nego zalijepiš rebra na središnjicu pogledaj da li bi ti se isplatilo da one utore na statvama(iznad linije palube) produžis sve do kobilice.Predpostavljam da u mnogome olakšava montažu oplate.Nadam se da ćemo čuti  mišljenje i od pravih maketara.

_________________
Pozdrav,Nonić
avatar
Nonić
Časnički namjesnik
Časnički namjesnik

Hrvatska
Mozzila Firefox
Posts : 553
Reputation : 200
Član od : 28.07.2013
Sjedište : Rabac

[Vrh] Go down

Početnička bracera Empty Re: Početnička bracera

Postaj by Mladen on čet lis 16 2014, 19:45

@Nonić je napisao/la:Mladene,samo savjet,prije nego zalijepiš rebra na središnjicu pogledaj da li bi ti se isplatilo da one utore na statvama(iznad linije palube) produžis sve do kobilioce.Predpostavljam da u mnogome olakšava montažu oplate.Nadam se da ćemo čuti  mišljenje i od pravih maketara.

Nažalost Nonić rebra su već zaljepljena ali i ja sam imao te dvojbe. Imam dasku paulownije za blokove između rebara a postoji varijanta da sa malim frezerom napravim utor kao graničnik za oplatu. I ja bih volio da iskusniji maketari kažu svoje mišljenje o tome.

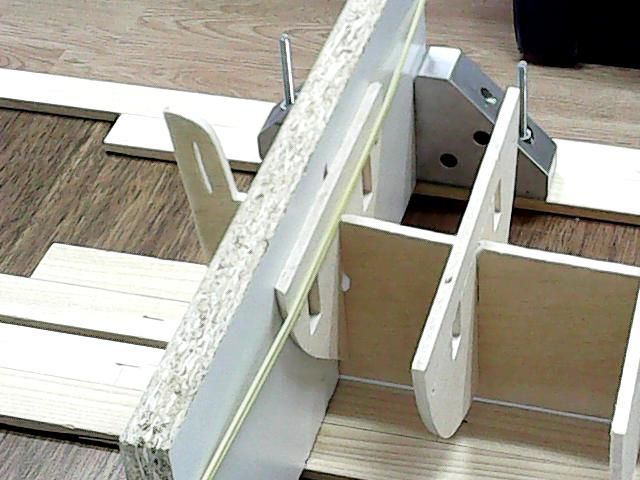

Evo kako je išlo ljepljenje

Početnička bracera Picture031_zps6e8e9b3b

Početnička bracera Picture030_zps68642668

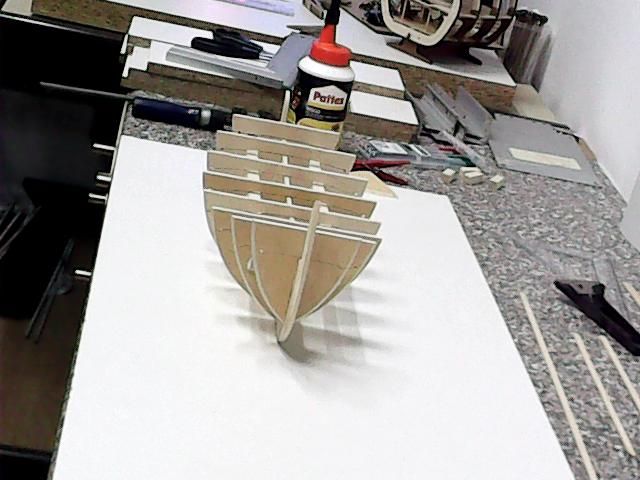

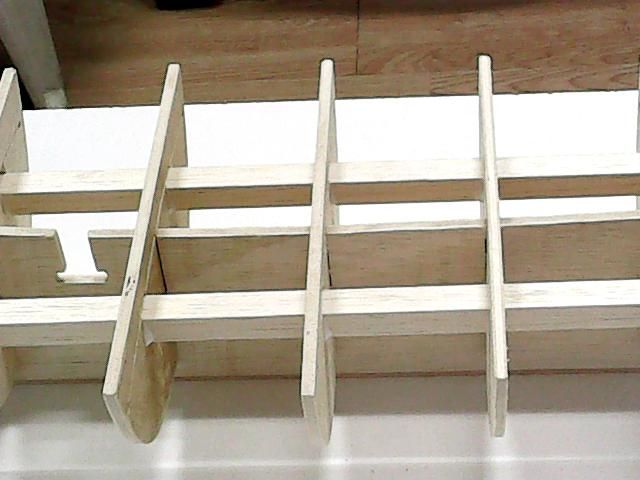

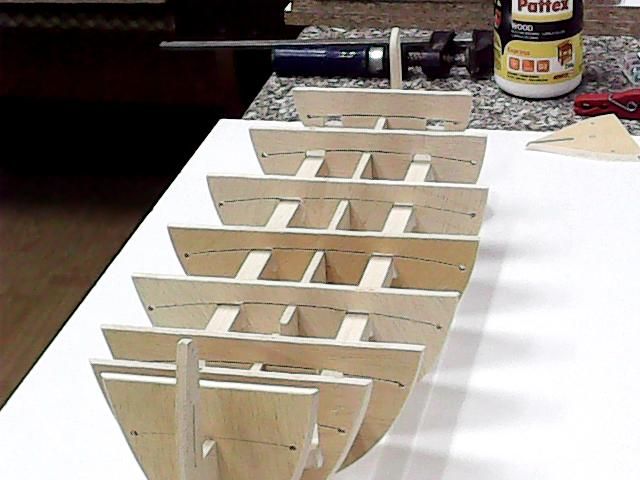

Nakon ljepljenja rebara poljepljene i ukrute rebra

Početnička bracera Picture033_zpsac84d676

Početnička bracera Picture034_zps22423b42

Početnička bracera Picture035_zpsd91e6b69

Još malo moram pričekati da stegne pa zaljepiti zadnje rebro.

Pozdrav
avatar
Mladen
Skupnik
Skupnik

Hrvatska
Internet Explorer
Posts : 144
Reputation : 99
Član od : 22.01.2014
Dob : 55
Sjedište : Zagreb

[Vrh] Go down

Početnička bracera Empty Re: Početnička bracera

Postaj by Matija on čet lis 16 2014, 19:48

Dobro je to Mladene, ne treba niš Wink

_________________
Pozdrav, Matija. Smile
Matija
Matija
Administrator
Administrator

Hrvatska
Google Chrom
Posts : 625
Reputation : 407
Član od : 06.02.2014
Dob : 56
Sjedište : Njivice / Krk

[Vrh] Go down

Početnička bracera Empty Re: Početnička bracera

Postaj by Mladen on čet lis 16 2014, 19:57

Matija kako misliš ništa.Da pratim nacrt (sa umetanjem blokova).
Još jedno pitanje.Pozicija 16 na nacrtu(usadnik nosača kosnika) nije mi baš najasnija

_________________
...always look on the bright side of life...
avatar
Mladen
Skupnik
Skupnik

Hrvatska
Internet Explorer
Posts : 144
Reputation : 99
Član od : 22.01.2014
Dob : 55
Sjedište : Zagreb

[Vrh] Go down

Početnička bracera Empty Re: Početnička bracera

Postaj by Matija on čet lis 16 2014, 20:11

Mladene,
Prati samo nacrt, umetni blokove na provi i krmi.
Nije to nikakav usadnik, samo kockica drveta za ojačanje, kao što je na poziciji 11 i 12
Ovako:
Početnička bracera O5npti

Jasno?

_________________
Pozdrav, Matija. Smile
Matija
Matija
Administrator
Administrator

Hrvatska
Google Chrom
Posts : 625
Reputation : 407
Član od : 06.02.2014
Dob : 56
Sjedište : Njivice / Krk

[Vrh] Go down

Početnička bracera Empty Re: Početnička bracera

Postaj by Mladen on čet lis 16 2014, 20:19

Hvala majstore
Sve je jasno
Pozdrav

_________________
...always look on the bright side of life...
avatar
Mladen
Skupnik
Skupnik

Hrvatska
Internet Explorer
Posts : 144
Reputation : 99
Član od : 22.01.2014
Dob : 55
Sjedište : Zagreb

[Vrh] Go down

Početnička bracera Empty Re: Početnička bracera

Postaj by Mladen on čet lis 23 2014, 01:04

Ulovio sam malo vremena pa evo rezultata

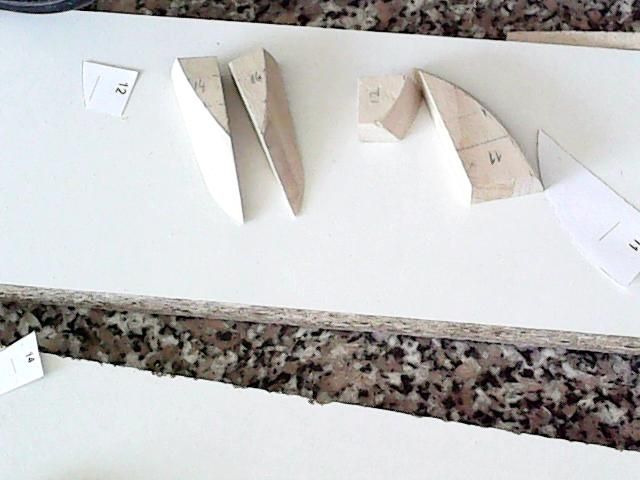

Izrađeni blokovi između rebara

Početnička bracera Picture038_zpsd28f488a

U toku ljepljenja došla inspekcija

Početnička bracera Picture039_zps1ce21ca3

Tako mi je ljepljenje brzo išlo da je beštija zaspala

Početnička bracera Picture044_zps97826755

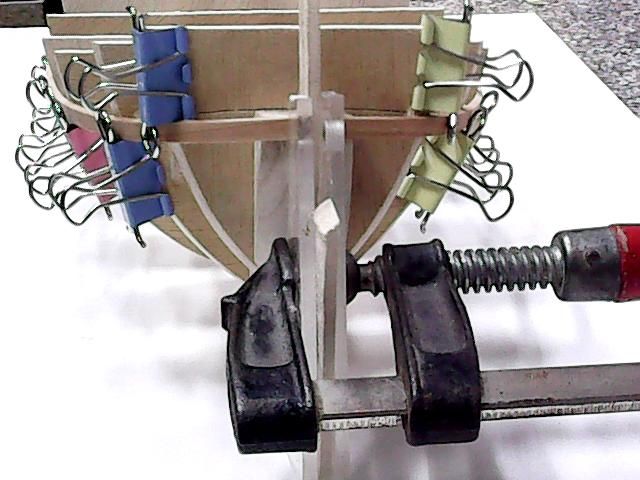

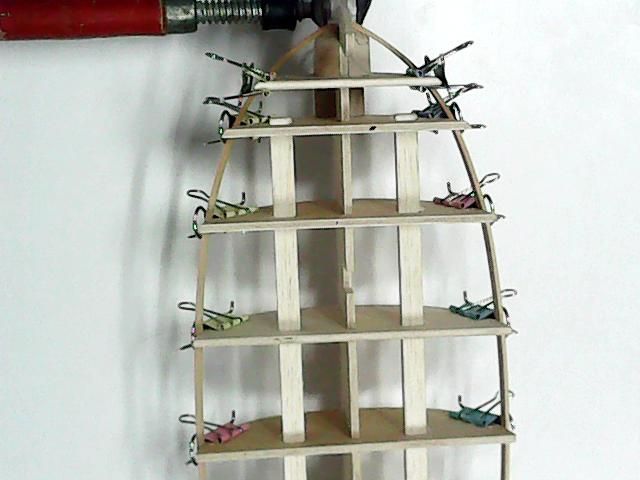

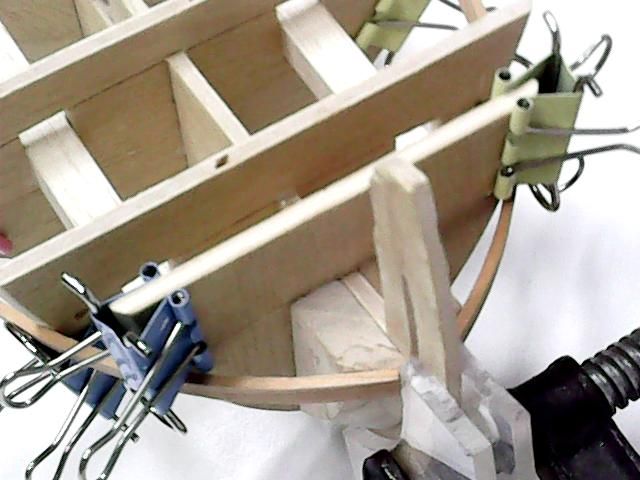

Pokušao sam grijanjem saviti mandire ali pošto mi je ovo pri pokušaj gradnje baš i nije išlo pa sam krenuo sa namakanjem lipovih letvica, otprilike po šablonici sušenje pa postavljanje na rebra i ostavljeno da se suši.Evo dokle sam stigao

Početnička bracera Picture049_zpscedc605a

Početnička bracera Picture053_zps8ed6fdd0

Početnička bracera Picture052_zps130399ac

Početnička bracera Picture051_zps50408f50

Početnička bracera Picture050_zpsab22d558


Savijao sam pola mandira od prove prema krmi a sutra sam planirao drugi dio ali na sugestiju puno iskusnijeg člana ovog foruma pokušat ću ovih dana stanjivati mandire na pramcu i krmi da ispadne realnije pravoj braceri.Vidjet ćemo kako će ići pošto nemam mali hoblić.
