Dalmatinski leut, mjerilo 1 : 16

Stranica 5 / 7. Previous  1, 2, 3, 4, 5, 6, 7  Next

Go down

Re: Dalmatinski leut, mjerilo 1 : 16

Postaj by crni on pet sij 24 2014, 19:27

Super fotka je i za laku a može i za dobro jutro pa barem  uz juarnju kavu o moru i brodovima pričati dok ne krenu svakodnevni problemi .Svaka čast na izradi leuta i detaljima na njemu ali i Tomislavovi savjeti su posebna priča.Kako se ono kaže "mislio sam da nešto znam ali tek sad vidim da ništa  ne znam".pozdrav sa juga ljepe naše

crni
Pozornik
Pozornik

Hrvatska
Google Chrom
Posts : 27
Reputation : 1
Član od : 12.01.2014
Dob : 43
Sjedište : Dubrovnik

[Vrh] Go down

Re: Dalmatinski leut, mjerilo 1 : 16

Postaj by Matija on sub vel 15 2014, 22:26

Dida, ne može se moj mjeriti s ovim  Very Happy , samo se isto zovu:

_________________
Pozdrav, Matija. Smile
avatar
Matija
Administrator
Administrator

Hrvatska
Google Chrom
Posts : 615
Reputation : 395
Član od : 06.02.2014
Dob : 55
Sjedište : Njivice / Krk

[Vrh] Go down

jedro

Postaj by leut on sub vel 15 2014, 23:12

Dida pratim tvoj rad na Leutu od samog početka i želim reći da sam oduševljen urednošću načinim rada.Što se jedra tiče mislim da ti nešto ne štima sa formom jedra i bilo bi dobro da projeriš.Jedro je bilo puno strmije . Dragocjenu pomoć koju imaš za detalje od Tomislava model mora biti vrhunski (kadagod te je i mučio detaljima kojih nije bilo na leutima)
Pozdrav Željko Skomeršić
avatar
leut
Profesionalni maketar
Profesionalni maketar

Hrvatska
Posts : 282
Reputation : 161
Član od : 16.10.2013
Sjedište : Krk

http://leut2.leut-krk.hr/leut2wordpress/

[Vrh] Go down

Jedro

Postaj by Dida on ned vel 16 2014, 00:11

Željko, hvala na komplimentima. Nostromo mi je doista puno pomogao pri izradi ove makete. I on i ja znamo, a i ti si primjetio, da tu ima dosta nedostataka. Na koncu je pao dogovor: nakon ovog leuta radim drugi, ali prvo ga moram nacrtati do posljednje brokvice, kako je jednom prilikom rekao Nostromo.
Leut, trenutno, izgleda ovako:





Neke od stvari su nepopravljive, jer je greška ugrađena na samom početku gradnje, a sada je isplivala na površinu u punom sjaju. Kada to sve bude gotovo, moći ćemo pobrojati sve što nije dobro.


Zadnja promjena: Dida; sri oľu 07 2018, 14:14; ukupno mijenjano 2 put/a. (Reason for editing : Smanjio Photobucketove slike)

_________________
Pozdrav,
Dida Very Happy
avatar
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1515
Reputation : 129
Član od : 20.07.2013
Dob : 77
Sjedište : Sisak

[Vrh] Go down

Re: Dalmatinski leut, mjerilo 1 : 16

Postaj by crni on ned vel 16 2014, 17:12

Čestitam na završetku makete a nedostatke ne brini ni svaki stari leut ili neki drugi nisu bili savršeni a pogotovo svaki kalafat je sljedećem ima neke promjene jer kad brod kad se poćme radit s njim za namjenu za koju je rađen vide se prednosti i mane.

crni
Pozornik
Pozornik

Hrvatska
Google Chrom
Posts : 27
Reputation : 1
Član od : 12.01.2014
Dob : 43
Sjedište : Dubrovnik

[Vrh] Go down

Re: Dalmatinski leut, mjerilo 1 : 16

Postaj by Dida on ned vel 16 2014, 19:01

Crni, nije završetak, imam još posla. Ali dovršetak je blizu. Very Happy

_________________
Pozdrav,
Dida Very Happy
avatar
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1515
Reputation : 129
Član od : 20.07.2013
Dob : 77
Sjedište : Sisak

[Vrh] Go down

Re: Dalmatinski leut, mjerilo 1 : 16

Postaj by crni on ned vel 16 2014, 19:30

A bit će ,pomalo vrag odnio prišu ,bitno da se već razmišlja o drugom a mi očekujemo slike u svim fazama rad ka šta već kod vas smo navikli.Pozdrav

crni
Pozornik
Pozornik

Hrvatska
Google Chrom
Posts : 27
Reputation : 1
Član od : 12.01.2014
Dob : 43
Sjedište : Dubrovnik

[Vrh] Go down

Leut

Postaj by leut on ned vel 16 2014, 21:29

Dida mislim ako ja to mogu uopće reći da si ti spreman za neki puno kompliciraniji model osim ako nije narudžba leut.
Željko
avatar
leut
Profesionalni maketar
Profesionalni maketar

Hrvatska
Posts : 282
Reputation : 161
Član od : 16.10.2013
Sjedište : Krk

http://leut2.leut-krk.hr/leut2wordpress/

[Vrh] Go down

Re: Dalmatinski leut, mjerilo 1 : 16

Postaj by Dida on pon vel 17 2014, 15:39

@leut je napisao/la:Dida mislim ako ja to mogu uopće reći da si ti spreman za neki puno kompliciraniji model osim ako nije narudžba leut.
Željko
Željko, drago mi je to čuti. Nedostaje mi još onaj "grif", zanatska vještina, koja se dobije dugim bavljenjem maketarstvom. A što se tiče narudžbi, svatko u obitelji ima barem jednu.  Very Happy

_________________
Pozdrav,
Dida Very Happy
avatar
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1515
Reputation : 129
Član od : 20.07.2013
Dob : 77
Sjedište : Sisak

[Vrh] Go down

Flok

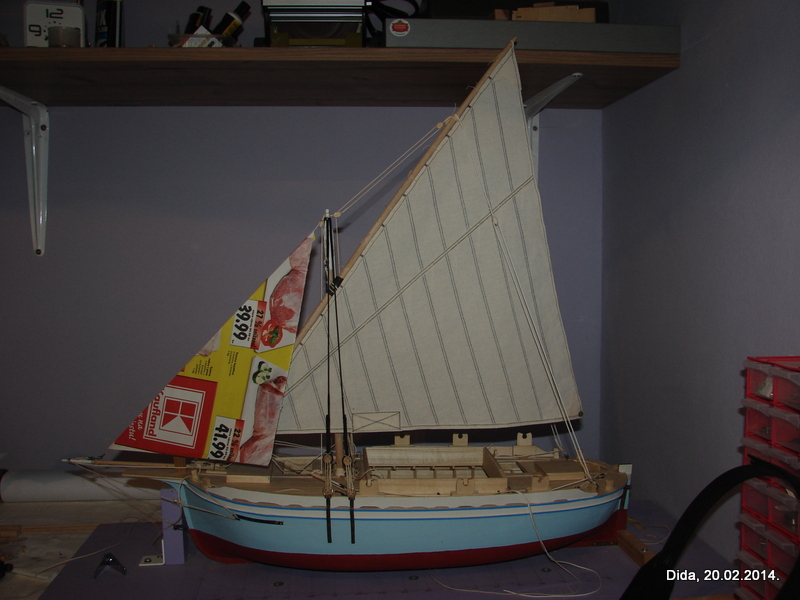

Postaj by Dida on čet vel 20 2014, 20:06

Sada pripremam flok. Gledam kako bih ga oblikovao i postavio na mjesto.
Nostromo, na jednoj od tvojih skica floka, jedna stranica floka je paralelna s jarbolom. Je li to detalj s kojim bih trebao ići u realizaciju? Dolje su dvije fotografije s flokom i sada procjenjujem koja ima bolji "umjetnički dojam".





Zadnja promjena: Dida; sri oľu 07 2018, 14:20; ukupno mijenjano 2 put/a.

_________________
Pozdrav,
Dida Very Happy
avatar
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1515
Reputation : 129
Član od : 20.07.2013
Dob : 77
Sjedište : Sisak

[Vrh] Go down

flok

Postaj by leut on čet vel 20 2014, 21:40

Dida, da bi mogao vidjeti oblik floka prije svega moraš ga maksimalno navuć prema vrhu kosnika i tek onda raditi šablonu od papira.
avatar
leut
Profesionalni maketar
Profesionalni maketar

Hrvatska
Posts : 282
Reputation : 161
Član od : 16.10.2013
Sjedište : Krk

http://leut2.leut-krk.hr/leut2wordpress/

[Vrh] Go down

Flok

Postaj by Dida on čet vel 20 2014, 22:08

@leut je napisao/la:Dida, da bi mogao vidjeti oblik floka prije svega moraš ga maksimalno navuć prema vrhu kosnika itek onda raditi šablonu od papira.
Željko, ne ide više naprijed. Ne dopušta mi "konstrukcija" oko kuke. Kako izgledaju tvoja rješenja toga detalja?





Zadnja promjena: Dida; sri oľu 07 2018, 14:24; ukupno mijenjano 2 put/a.

_________________
Pozdrav,
Dida Very Happy
avatar
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1515
Reputation : 129
Član od : 20.07.2013
Dob : 77
Sjedište : Sisak

[Vrh] Go down

Lancia u po krme -

Postaj by Tomislav Viljetić on pet vel 21 2014, 00:52

@leut je napisao/la:Dida, da bi mogao vidjeti oblik floka prije svega moraš ga maksimalno navuć prema vrhu kosnika itek onda raditi šablonu od papira.

Željko, ne mora ga vidjeti, jer ga već poodavno ima. Stariji je čovik, pa mu se ne da tražiti po arhivi.

Dida, Nutarnji rub floka slijedi liniju jarbola. Da imaš kontraflok, mogao bi ga rezati, ali ovoga ne moreš. Kako ti Željko govori,potegni tirafor do kavataja, dokle gre.

Pogledaj ponovo skicu, malu lanciu i leut "Kuma".






_________________
Pozdrav, Nostromo
avatar
Tomislav Viljetić
Savjetnik
Savjetnik

Hrvatska
Mozzila Firefox
Posts : 583
Reputation : 219
Član od : 27.07.2013
Dob : 71
Sjedište : Zagreb

[Vrh] Go down

Tko pita - ne skita

Postaj by Dida on pet vel 21 2014, 02:07

@Tomislav Viljetić je napisao/la:...
Željko, ne mora ga vidjeti, jer ga već poodavno ima. Stariji je čovik, pa mu se ne da tražiti po arhivi.
...
Ma, našao sam ja to u arhivi i sve sam pregledao, ali pitam za svaki slučaj. Da ne bih, slučajno, skitao...

_________________
Pozdrav,
Dida Very Happy
avatar
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1515
Reputation : 129
Član od : 20.07.2013
Dob : 77
Sjedište : Sisak

[Vrh] Go down

Sitno, Cile, sitnije ...

Postaj by Tomislav Viljetić on sub vel 22 2014, 12:52

Bok, Dida !

Par sitnijih zahvata, koji bi pomogli da flok prijde na pravo misto. To je posljedica tvog "opiranja" da najprije radiš "na suho", i tek kad si zadovoljan, montiraš na mjesto.
  Sačekajmo mišljenje Željka.



N.B. Pozicija E :  u potpunosti ukloniti debelu ligaduru, i zamijeniti je tanjim crnim koncem. Lakirati bezbojnim lakom, da izgleda kao tvrda paklina.Kolo od tirafora more imati "lufta". Neče klepetati kad ga pritegne mantić o floka prema gore.

_________________
Pozdrav, Nostromo
avatar
Tomislav Viljetić
Savjetnik
Savjetnik

Hrvatska
Mozzila Firefox
Posts : 583
Reputation : 219
Član od : 27.07.2013
Dob : 71
Sjedište : Zagreb

[Vrh] Go down

Re: Dalmatinski leut, mjerilo 1 : 16

Postaj by Dida on sub vel 22 2014, 14:12

Bok, Nostromo! Hvala na primjedbama. Trenutno vježbam napraviti upletku i ako uspijem neće biti ligadure. Davi me nedostatak prakse za takve posliće. Very Happy

_________________
Pozdrav,
Dida Very Happy
avatar
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1515
Reputation : 129
Član od : 20.07.2013
Dob : 77
Sjedište : Sisak

[Vrh] Go down

Upletka

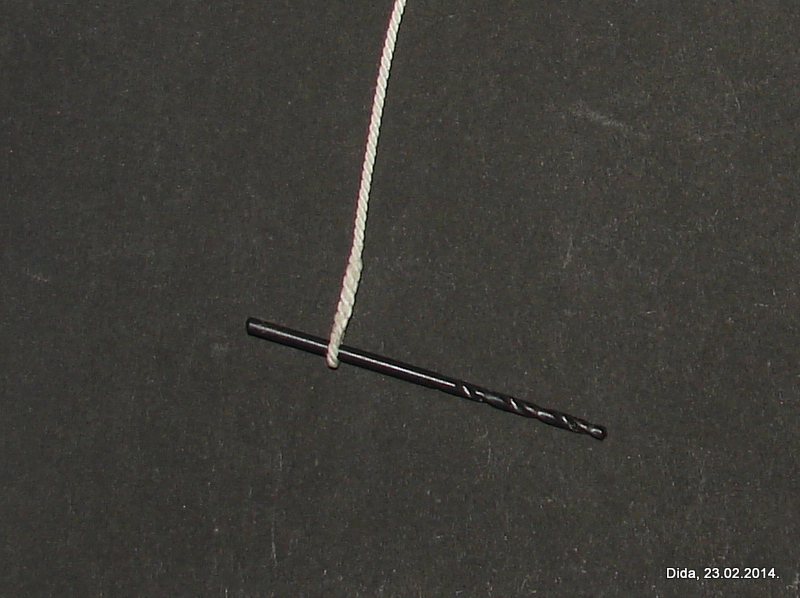

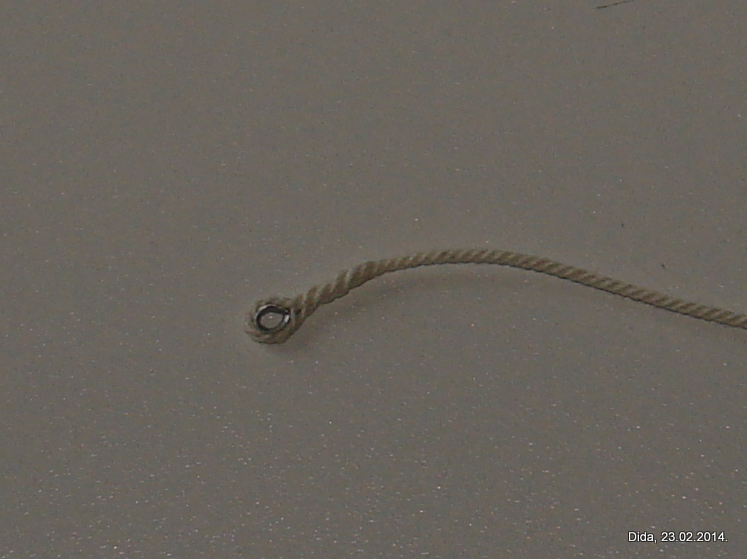

Postaj by Dida on ned vel 23 2014, 12:38

Upletka. Nije mi ispala kao u knjizi, strukovi su se rasplitali i pravili probleme. Bolje je vježbati na pravom konopu.








Zadnja promjena: Dida; sri oľu 07 2018, 14:30; ukupno mijenjano 2 put/a.

_________________
Pozdrav,
Dida Very Happy
avatar
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1515
Reputation : 129
Član od : 20.07.2013
Dob : 77
Sjedište : Sisak

[Vrh] Go down

pjombadura

Postaj by leut on ned vel 23 2014, 14:15

Dida strukove kada raspleteš namaži sa cijanofiksom i na njih stavi igle kako bi lakše provlačio strukove.
Pozdrav
avatar
leut
Profesionalni maketar
Profesionalni maketar

Hrvatska
Posts : 282
Reputation : 161
Član od : 16.10.2013
Sjedište : Krk

http://leut2.leut-krk.hr/leut2wordpress/

[Vrh] Go down

Re: Dalmatinski leut, mjerilo 1 : 16

Postaj by Dida on ned vel 23 2014, 15:21

Hvala na savjetu Željko, pokušat ću tako.

_________________
Pozdrav,
Dida Very Happy
avatar
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1515
Reputation : 129
Član od : 20.07.2013
Dob : 77
Sjedište : Sisak

[Vrh] Go down

Re: Dalmatinski leut, mjerilo 1 : 16

Postaj by damac on ned vel 23 2014, 23:35

Divim vam se dida

damac
Mornar
Mornar

Posts : 2
Reputation : 0
Član od : 07.11.2013

[Vrh] Go down

Ekološka pjumbadura

Postaj by Tomislav Viljetić on pon vel 24 2014, 18:17

Bok, Dida !

Gledam tvoju pjumbaduru (očna upletka) i zabrinjava me proizvod, jer ne vidim na njoj inkrožane strukove. Malo prije sam probao napraviti jednu ekološku, bez CA ljepila, i kod mene se vide, uostalom, kako rabi.

Slike prikazuju moju očnu upletku. Strukovi se odrežu, da 2 inča vire izvan upletke. Oni se kasnije uz sartiju priljube kratkim opletom.

Ostao bez napona u fotiču. Ostatak slijedi, kad se baterije napune.







Fotke originala s Neta :





Mere projt kao instrukcije :


_________________
Pozdrav, Nostromo
avatar
Tomislav Viljetić
Savjetnik
Savjetnik

Hrvatska
Mozzila Firefox
Posts : 583
Reputation : 219
Član od : 27.07.2013
Dob : 71
Sjedište : Zagreb

[Vrh] Go down

Zabrinjavajuća situacija

Postaj by Dida on pon vel 24 2014, 19:21

@Tomislav Viljetić je napisao/la:...
Gledam tvoju pjumbaduru (očna upletka) i zabrinjava me proizvod, jer ne vidim na njoj inkrožane strukove.
Da, nije dobra. Kasnije sam skužio da sam uplitao krajeve na krivu stranu (s desne na lijevu). Još sam u fazi intenzivnog treninga.  Very Happy
@Tomislav Viljetić je napisao/la:...
Malo prije sam probao napraviti jednu ekološku, bez CA ljepila, i kod mene se vide, uostalom, kako rabi.
Tebi se, po svoj prilici, strukovi ne raspliću, pa ne trebaš ljepilo da ih učvrstiš. Moji konopi su amaterske izrade i nisu dovoljno postojani, strukovi se raspletu kada ih razdvojim.

_________________
Pozdrav,
Dida Very Happy
avatar
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1515
Reputation : 129
Član od : 20.07.2013
Dob : 77
Sjedište : Sisak

[Vrh] Go down

Re: Dalmatinski leut, mjerilo 1 : 16

Postaj by Tomislav Viljetić on pon vel 24 2014, 19:48

Evo nastavka, Dida.
Nakon prvog provlačenja strukova, moraš dobiti trokraku zvijezdu, gledajući os konopa.Prva dva livo, treći desno. Poslin,svaki struk prekoslijedećeg. Očna upletka se radi s tri proplitanja, izuzetno, ukoliko rabi za snast, dolaze četiri. Krajevi strukova se odrežu, ne preblizu upletke, i na njih se stavi poveza od 4 -5 vojeva. Inače se zna po koji struk izvuči, ukoliko je rezan preblizu, a to poveza sprečava.
Ne znam kako to rade maketari. Pitajmo Željka.

Završna faza očne upletke s povezom :



Ukoliko se stavlja radanča, osigura se privremeno ovako :



Onda bi sve izgledalo, ovako :



Ne sumnjam da nećeš ovladati tehnikom pjumbavanja. Probaj s debljim konopima.

_________________
Pozdrav, Nostromo
avatar
Tomislav Viljetić
Savjetnik
Savjetnik

Hrvatska
Mozzila Firefox
Posts : 583
Reputation : 219
Član od : 27.07.2013
Dob : 71
Sjedište : Zagreb

[Vrh] Go down

Re: Dalmatinski leut, mjerilo 1 : 16

Postaj by Dida on pon oľu 03 2014, 18:19

@Tomislav Viljetić je napisao/la:Bok, Dida !

Par sitnijih zahvata, koji bi pomogli da flok prijde na pravo misto. To je posljedica tvog "opiranja" da najprije radiš "na suho", i tek kad si zadovoljan, montiraš na mjesto.
  Sačekajmo mišljenje Željka.



N.B. Pozicija E :  u potpunosti ukloniti debelu ligaduru, i zamijeniti je tanjim crnim koncem. Lakirati bezbojnim lakom, da izgleda kao tvrda paklina.Kolo od tirafora more imati "lufta". Neče klepetati kad ga pritegne mantić o floka prema gore.

Evo, najveći dio preporuka realiziran. Preporuku D realiziram u slijedećem koraku. Upletka nije prva liga, ali vjerujem da bi mogla proći. Nije mi stala radanča.








Zadnja promjena: Dida; sri oľu 07 2018, 14:38; ukupno mijenjano 2 put/a.

_________________
Pozdrav,
Dida Very Happy
avatar
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1515
Reputation : 129
Član od : 20.07.2013
Dob : 77
Sjedište : Sisak

[Vrh] Go down

Re: Dalmatinski leut, mjerilo 1 : 16

Postaj by Tomislav Viljetić on pon oľu 03 2014, 22:58

Bok, Dida !

Mislim da je sada dobro.
Pazi : Štraj je ukomponiran u prednji porub floka !



_________________
Pozdrav, Nostromo
avatar
Tomislav Viljetić
Savjetnik
Savjetnik

Hrvatska
Mozzila Firefox
Posts : 583
Reputation : 219
Član od : 27.07.2013
Dob : 71
Sjedište : Zagreb

[Vrh] Go down

Re: Dalmatinski leut, mjerilo 1 : 16

Postaj by Sponsored content


Sponsored content


[Vrh] Go down

Stranica 5 / 7. Previous  1, 2, 3, 4, 5, 6, 7  Next

[Vrh]



Permissions in this forum:
Ne moľeą odgovarati na postove.
