Crtež sidra + 3D pisač

Stranica 1 / 2. 1, 2  Next

Go down

Crtež sidra + 3D pisač

Postaj by Dida on pet sij 31 2014, 21:35

Crtež sidra je izrađen u CAD programu s namjerom da sidro bude ispisano na 3D pisaču.

Ovo je predložak za izradu nacrta:

[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this image.]



Još nisam dovoljno vješt u crtanju, pa je srce sidra četvrtasto. Dobro je što postoje turpije.  Very Happy


Zadnja promjena: Dida; ned vel 04 2018, 11:26; ukupno mijenjano 2 put/a.

_________________
Pozdrav,
Dida [You must be registered and logged in to see this image.]
avatar
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1516
Reputation : 129
Član od : 20.07.2013
Dob : 77
Sjedište : Sisak

[Vrh] Go down

Brudet na 3D printeru

Postaj by Tomislav Viljetić on pet sij 31 2014, 22:36

Bok, Dida !

Dobri su ti 3D printeri. Upravo u kužini printam, polagano, brudet od jednog kokota i dva škarpoča.

Crtež je u redu. Male ispravke na pandžama, a i bužu od preklopne motke triba smanjit. Za promjer si uzeo okruglu ploču osigurača ( da motka ne gre vamo - tamo ) a ne promjer motke.

Debljinu glave neka bude jednaka debljini trupa.

Evo par slikica :

[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this image.]

_________________
Pozdrav, Nostromo
avatar
Tomislav Viljetić
Savjetnik
Savjetnik

Hrvatska
Mozzila Firefox
Posts : 583
Reputation : 219
Član od : 27.07.2013
Dob : 71
Sjedište : Zagreb

[Vrh] Go down

Re: Crtež sidra + 3D pisač

Postaj by Dida on sub vel 01 2014, 00:05

Nostromo, hvala na ispravcima. Sutra se ponovno bacam na crtanje.
A što se tiče 3D pisača, Barilla već ispisuje tjesteninu. Uskoro će si Slavonci ispisivati i prase na ražnju. I kulen.

_________________
Pozdrav,
Dida [You must be registered and logged in to see this image.]
avatar
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1516
Reputation : 129
Član od : 20.07.2013
Dob : 77
Sjedište : Sisak

[Vrh] Go down

Novi crtež

Postaj by Dida on sub vel 01 2014, 19:18

Napravio sam novi crtež sidra. Rekao bih da je sada malo bolje, iako ima jedan sporan detalj.

[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this image.]


Zadnja promjena: Dida; ned vel 04 2018, 11:45; ukupno mijenjano 3 put/a.

_________________
Pozdrav,
Dida [You must be registered and logged in to see this image.]
avatar
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1516
Reputation : 129
Član od : 20.07.2013
Dob : 77
Sjedište : Sisak

[Vrh] Go down

Re: Crtež sidra + 3D pisač

Postaj by Tomislav Viljetić on sub vel 01 2014, 23:39

O, da. Krakove trebaš smanjivati od srca prema krajevima lopata. Nemoj da pandža bude oštra.
Imaš poprečni presijek, pa radi po njemu.

[You must be registered and logged in to see this image.]

_________________
Pozdrav, Nostromo
avatar
Tomislav Viljetić
Savjetnik
Savjetnik

Hrvatska
Mozzila Firefox
Posts : 583
Reputation : 219
Član od : 27.07.2013
Dob : 71
Sjedište : Zagreb

[Vrh] Go down

Treća verzija sidra

Postaj by Dida on ned vel 02 2014, 13:20

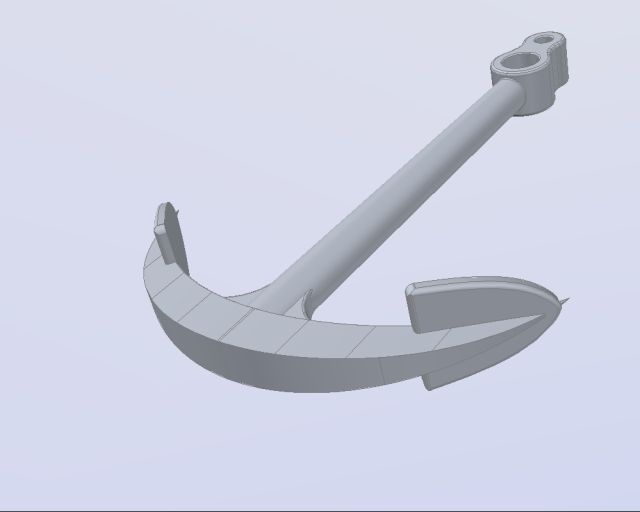

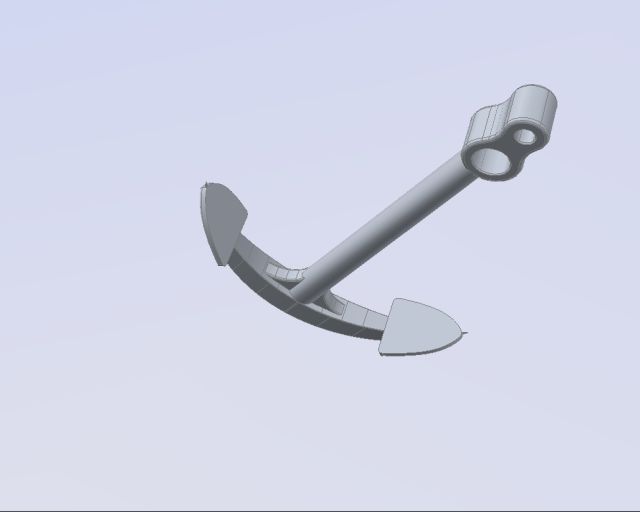

Evo i treće verzije sidra. Sada sam se već malo upoznao s programom za crtanje, pa je sidro bolje.

[You must be registered and logged in to see this image.]
[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this image.]
[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this image.]
[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this image.]
[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this image.]
[You must be registered and logged in to see this image.]

Ova verzija ide u proizvodnju. Što nije dobro dotjerat ću šmirglom.


Zadnja promjena: Dida; sub ruj 02 2017, 14:18; ukupno mijenjano 1 put.

_________________
Pozdrav,
Dida [You must be registered and logged in to see this image.]
avatar
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1516
Reputation : 129
Član od : 20.07.2013
Dob : 77
Sjedište : Sisak

[Vrh] Go down

Treći mačići

Postaj by Tomislav Viljetić on ned vel 02 2014, 16:54

[You must be registered and logged in to see this image.]

Pilot primjerak u kalup, pa odliv tekućim metalom, ili nešto drugo imaš u planu ?

_________________
Pozdrav, Nostromo
avatar
Tomislav Viljetić
Savjetnik
Savjetnik

Hrvatska
Mozzila Firefox
Posts : 583
Reputation : 219
Član od : 27.07.2013
Dob : 71
Sjedište : Zagreb

[Vrh] Go down

Re: Crtež sidra + 3D pisač

Postaj by Dida on ned vel 02 2014, 17:43

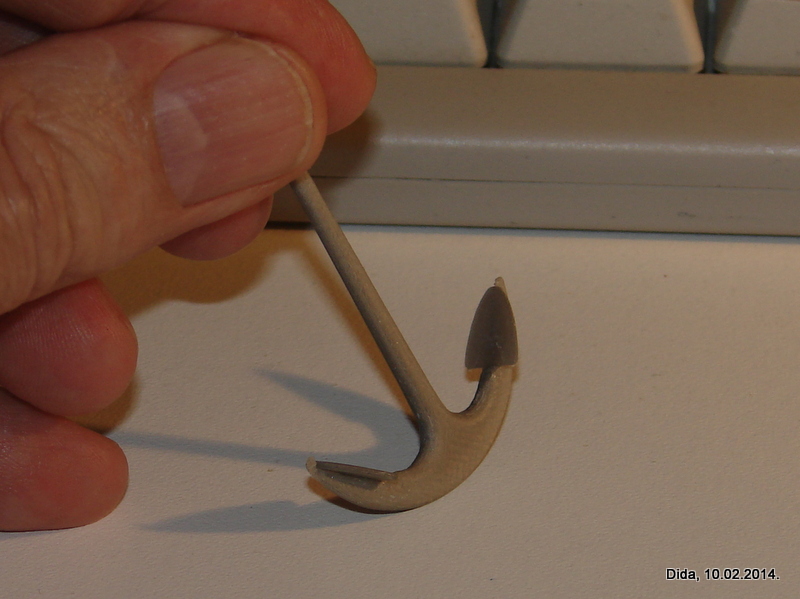

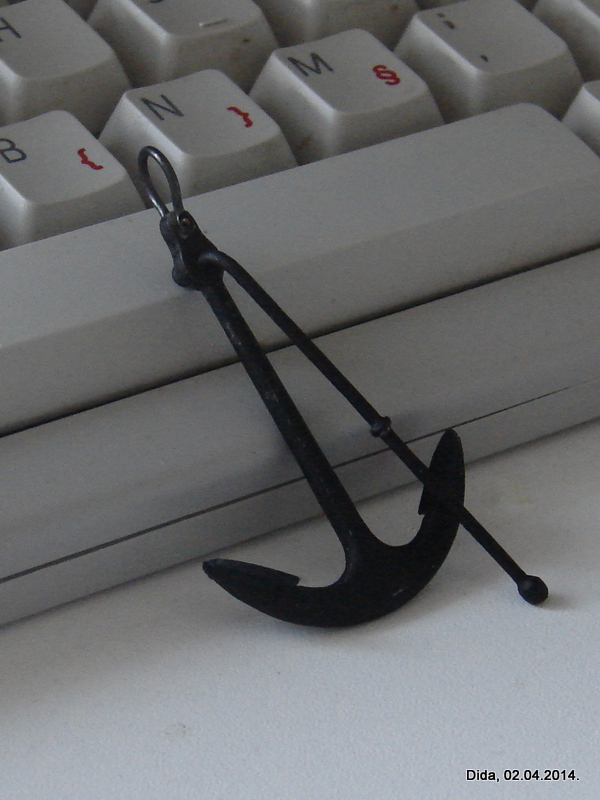

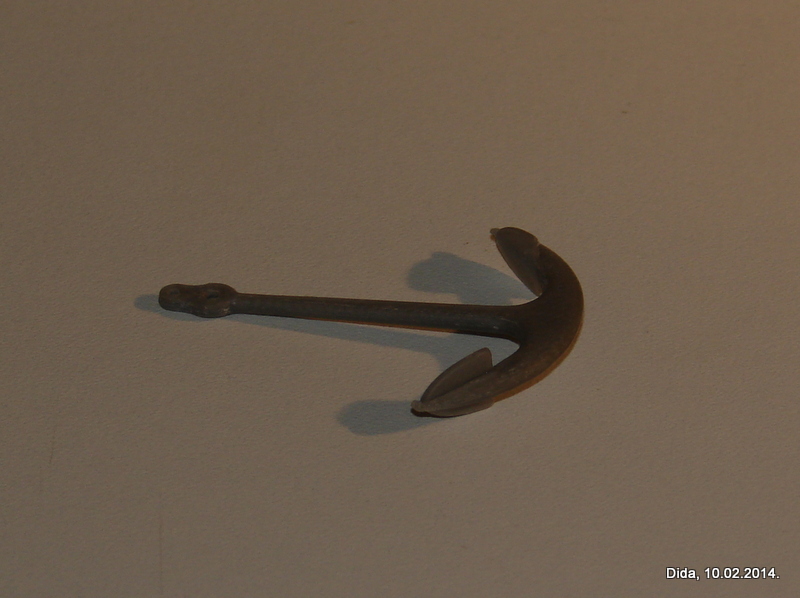

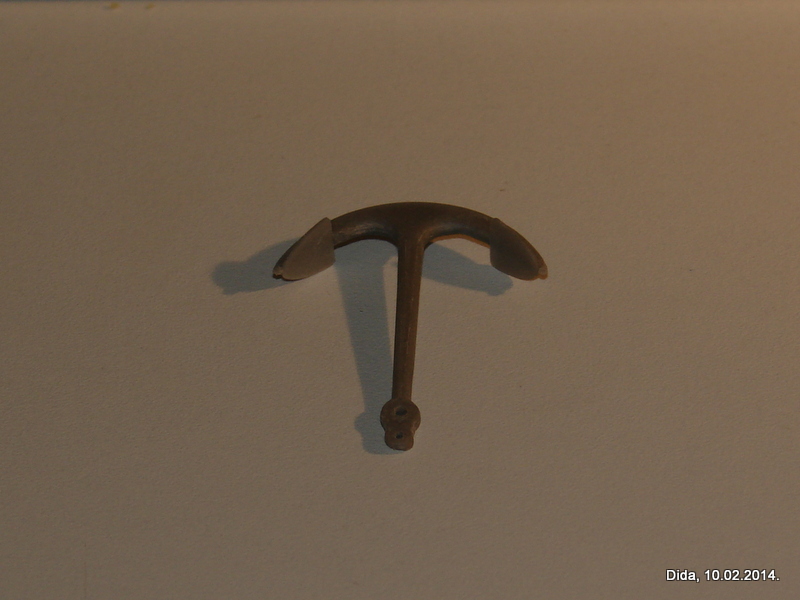

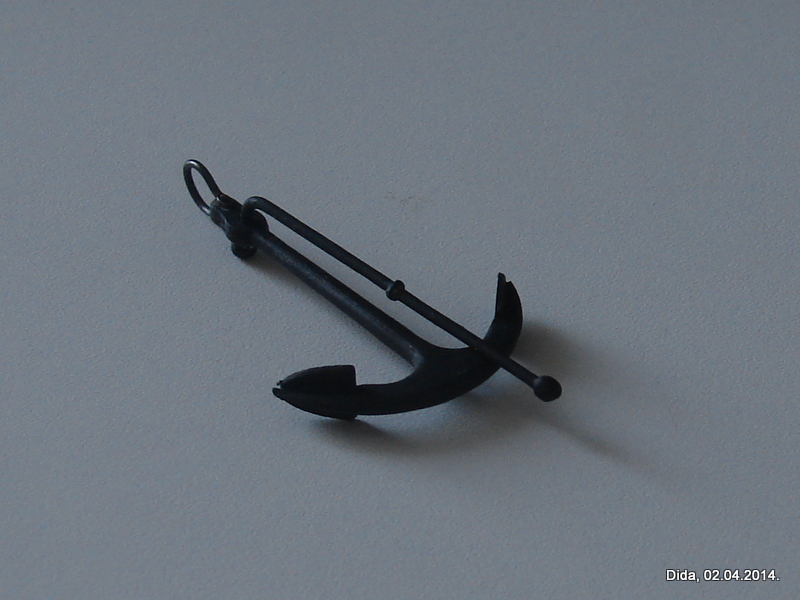

U Samoboru ima jedan obrtnik s 3D pisačem. Nacrt šaljem tamo, pa ću vidjeti što će se dalje dešavati. Kada stvar bude gtova ovdje ću staviti rezultate.

Dosta sam vremena potrošio na "krckanje" CAD programa. Pomogla mi je knjiga "AutoCAD 2008 3D Modeling Workbook for Dummies"  Very Happy Našao sam ju u "Profilu" na rasprodaji.

_________________
Pozdrav,
Dida [You must be registered and logged in to see this image.]
avatar
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1516
Reputation : 129
Član od : 20.07.2013
Dob : 77
Sjedište : Sisak

[Vrh] Go down

Re: Crtež sidra + 3D pisač

Postaj by Nonić on ned vel 02 2014, 20:40

[You must be registered and logged in to see this link.] je napisao/la:[/img]

Ova verzija ide u proizvodnju. Što nije dobro dotjerat ću šmirglom.
Očekujemo čim više detalja izrade sidra na forumu,a usput jedna današnja slika sidra koji krasi rabačku rivu.

[You must be registered and logged in to see this link.]


Zadnja promjena: Nonić; uto vel 04 2014, 23:46; ukupno mijenjano 1 put.

_________________
Pozdrav,Nonić

Nonić
Stožerni narednik
Stožerni narednik

Hrvatska
Mozzila Firefox
Posts : 482
Reputation : 163
Član od : 28.07.2013
Sjedište : Rabac

[Vrh] Go down

Re: Crtež sidra + 3D pisač

Postaj by Dida on ned vel 02 2014, 21:19

Naravno Nonić, sve će biti dokumentirano. Može li par slika sidra iz blizine: lopata s obje strane i gornji dio sidra gdje je škopac s lancem? Koliko je sidro veliko? Ako budeš radio slike detalja, nemoj to raditi po poledici. Very Happy

_________________
Pozdrav,
Dida [You must be registered and logged in to see this image.]
avatar
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1516
Reputation : 129
Član od : 20.07.2013
Dob : 77
Sjedište : Sisak

[Vrh] Go down

Re: Crtež sidra + 3D pisač

Postaj by Tomislav Viljetić on pon vel 03 2014, 15:44

Evo ča Ingleži zbore :

[You must be registered and logged in to see this image.]

_________________
Pozdrav, Nostromo
avatar
Tomislav Viljetić
Savjetnik
Savjetnik

Hrvatska
Mozzila Firefox
Posts : 583
Reputation : 219
Član od : 27.07.2013
Dob : 71
Sjedište : Zagreb

[Vrh] Go down

Re: Crtež sidra + 3D pisač

Postaj by Graffa on pon vel 03 2014, 18:30

Bok, prekasno sam vidio članak pa ti tek sada mogu poslati link na katalog bjelosvetskog proizvođača lanaca, sidra i još koječeg drugog vezanog na brode. Svi su proizvodi opremljeni tehničkim crtežima i tablicama dimenzija. Imaš i admiralsko sidro.
Svakao daj u javnost sve podatke vezane uz 3d pisač. Cijena je isto važna. Inače ima jedan 3d pisač kojeg sam slažeš (u kitu) kod Conrad-a ali za skoro 800 €.

[You must be registered and logged in to see this link.]

_________________
Moja su samo moja dobra i loša djela.
Ostalo je Njegovo.
avatar
Graffa
Razvodnik
Razvodnik

Hrvatska
Mozzila Firefox
Posts : 89
Reputation : 20
Član od : 29.07.2013
Dob : 69
Sjedište : Velika Gorica

[Vrh] Go down

Re: Crtež sidra + 3D pisač

Postaj by Dida on uto vel 04 2014, 10:25

Graffa, ne mogu na tom linku ništa naći. Znaš li u čemu je kvaka?

_________________
Pozdrav,
Dida [You must be registered and logged in to see this image.]
avatar
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1516
Reputation : 129
Član od : 20.07.2013
Dob : 77
Sjedište : Sisak

[Vrh] Go down

Re: Crtež sidra + 3D pisač

Postaj by Graffa on uto vel 04 2014, 18:02

[You must be registered and logged in to see this link.] je napisao/la:Graffa, ne mogu na tom linku ništa naći. Znaš li u čemu je kvaka?


Bok
Pokušao sam i ja sa tog linka skinuti, ali me baca na fly.
To je dosta agresivan server koji hoče nabaciti kojekakvi malware.

Onda sam skinuo ponovno link i stavio ga na moj desktop, napravio reset laptopa i pokušao sa tim linkom skidati. Sve OK.

Onda sam išao napraviti odgovor na tvoj post i zalijepio taj novi link.
Poslao moj post na server i pokušao sa novim linkom sa tvog foruma skinuti fajl.
Opet me je bacilo na fly.
Taj moj odgovor sam obrisal.

Sada sam pdf skomprimiral u zip i takvog ga ostavio na serveru.
Ponovno pokušao kod sebe i sve OK.
Sada ga stavljam na ovaj odgovor pa bum opet isprobal direktno sa tvog foruma.

[You must be registered and logged in to see this link.]

Izgleda da ti se na forum zavukel preko nekoga fly.
Ali fajl se može skinuti. U ljevom gornjem ćošku ti je muha a u desnom gornjem ćošku ekrana ti 5 sek traje jedna porukica i onda ti veli da preskočiš preko reklame.
Klik na nju i onda te preusmjeri na MediaFire da skineš taj zip file.

_________________
Moja su samo moja dobra i loša djela.
Ostalo je Njegovo.
avatar
Graffa
Razvodnik
Razvodnik

Hrvatska
Mozzila Firefox
Posts : 89
Reputation : 20
Član od : 29.07.2013
Dob : 69
Sjedište : Velika Gorica

[Vrh] Go down

Re: Crtež sidra + 3D pisač

Postaj by Nonić on uto vel 04 2014, 23:45

[You must be registered and logged in to see this link.] je napisao/la:Naravno Nonić, sve će biti dokumentirano. Može li par slika sidra iz blizine: lopata s obje strane i gornji dio sidra gdje je škopac s lancem? Koliko je sidro veliko? Ako budeš radio slike detalja, nemoj to raditi po poledici. Very Happy
Evo,izvršavam zadatak(valjda ne pretjerujem sa slikama) te prilažem nekoliko slika tog sidra.Istog je ulovio u mrežu ribar Tomislav Vlahov u okolici otoka Unije.
Da ne bi pokvario sliku evo podataka koje si tražio:H=2,o m ;B=1,17 m ;C=0,35 m

[You must be registered and logged in to see this link.]
[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this link.]
[You must be registered and logged in to see this image.]


[You must be registered and logged in to see this link.]
[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this link.]
[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this link.]
[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this link.]
[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this link.]
[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this link.]
[You must be registered and logged in to see this image.]

Također prilažem nekoliko slika drugog sidra s rabačke rive.Istog je ulovila koća "Teta Sara" ribara Mile Mudronja u blizini hridi-svjetionika Galijola.
Težina sidra 1170 kg ;H=2,8 m ;C=1,4 m

[You must be registered and logged in to see this link.]
[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this link.]
[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this link.]
[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this link.]
[You must be registered and logged in to see this image.]


Zadnja promjena: Nonić; čet vel 06 2014, 15:59; ukupno mijenjano 2 put/a.

_________________
Pozdrav,Nonić

Nonić
Stožerni narednik
Stožerni narednik

Hrvatska
Mozzila Firefox
Posts : 482
Reputation : 163
Član od : 28.07.2013
Sjedište : Rabac

[Vrh] Go down

Re: Crtež sidra + 3D pisač

Postaj by Graffa on uto vel 04 2014, 23:50

Je prava sidrina. Ali ja sm mislio na ono plastično kad bude gotovo. A malo manje sam vidio davno u Opatijskoj lučici jedriličarskog kluba. Bilo je to sidro koje je korišteno u luci za hidroavione negdje oko 30-ih godina prošlog stoljeća.

_________________
Moja su samo moja dobra i loša djela.
Ostalo je Njegovo.
avatar
Graffa
Razvodnik
Razvodnik

Hrvatska
Mozzila Firefox
Posts : 89
Reputation : 20
Član od : 29.07.2013
Dob : 69
Sjedište : Velika Gorica

[Vrh] Go down

Re: Crtež sidra + 3D pisač

Postaj by Dida on sri vel 05 2014, 22:30

Odlične slike, Nonić. Hvala.
Imaš par puknutih poveznica za slike.

_________________
Pozdrav,
Dida [You must be registered and logged in to see this image.]
avatar
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1516
Reputation : 129
Član od : 20.07.2013
Dob : 77
Sjedište : Sisak

[Vrh] Go down

Re: Crtež sidra + 3D pisač

Postaj by Dida on sri vel 05 2014, 22:39

[You must be registered and logged in to see this link.] je napisao/la:...
[You must be registered and logged in to see this link.]
Ovaj put radi. Hvala!

_________________
Pozdrav,
Dida [You must be registered and logged in to see this image.]
avatar
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1516
Reputation : 129
Član od : 20.07.2013
Dob : 77
Sjedište : Sisak

[Vrh] Go down

Isprintana sidra

Postaj by Dida on pon vel 10 2014, 21:12

Stigla su mi sidra izrađena 3D pisačem. Neobrađeno to izgleda ovako:

[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this image.]

Dva sidra na lijevoj strani su u pogledu odozgor, a desno sidro pokazuje svoju donju stranu. Vidi se potporna konstrukcija koja nije dio sidra, a potrebna je onda kada printani predmet ne leži potpuno na podlozi svojom donjom stranom . Taj višak materijala čeka turpijice i šmirgl papir.


Zadnja promjena: Dida; ned vel 04 2018, 11:54; ukupno mijenjano 2 put/a.

_________________
Pozdrav,
Dida [You must be registered and logged in to see this image.]
avatar
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1516
Reputation : 129
Član od : 20.07.2013
Dob : 77
Sjedište : Sisak

[Vrh] Go down

3D pisanje

Postaj by Dida on pon vel 10 2014, 21:17

Nakon obrade sirovog sidra turpijicama i brusnim papirom, te ljepljenja lopata sidro izgleda ovako:

[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this image.]

Trebat će mi par grama kita da pokitam lopate s donje strane. Ima li gdje malih pakiranja kita za maketare?

(Detaljnije o 3D ispisu ima ovdje: [You must be registered and logged in to see this link.])


Zadnja promjena: Dida; ned vel 04 2018, 12:00; ukupno mijenjano 2 put/a. (Reason for editing : Zamjena poveznica za slike)

_________________
Pozdrav,
Dida [You must be registered and logged in to see this image.]
avatar
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1516
Reputation : 129
Član od : 20.07.2013
Dob : 77
Sjedište : Sisak

[Vrh] Go down

Gotovo sidro

Postaj by Dida on sri tra 02 2014, 15:04

Sidro spremno za brod. Fali samo konop.

[You must be registered and logged in to see this image.]

[You must be registered and logged in to see this image.]


Zadnja promjena: Dida; ned vel 04 2018, 12:05; ukupno mijenjano 2 put/a.

_________________
Pozdrav,
Dida [You must be registered and logged in to see this image.]
avatar
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1516
Reputation : 129
Član od : 20.07.2013
Dob : 77
Sjedište : Sisak

[Vrh] Go down

Re: Crtež sidra + 3D pisač

Postaj by Tamburash on sri tra 02 2014, 15:28

Dida, opet sokirate svojim radovima Smile Nikako se nagledati Smile
Recite mi, koliko je kostalo printanje i kako ide uopce naplacivanje? Jel se isplati odraditi neke stvari 3D printerom?
Palo mi je na pamet neke stvari tako odraditi, pa poslije kalupima kopirati..

Tamburash
Razvodnik
Razvodnik

Hrvatska
Safari
Posts : 78
Reputation : 9
Član od : 01.12.2013
Dob : 31
Sjedište : Osijek

[Vrh] Go down

Re: Crtež sidra + 3D pisač

Postaj by Dida on sri tra 02 2014, 15:37

Printanje sidra je koštalo 15 kuna po komadu. Poštarina je bila 30 kuna. U ovom slučaju sam išao vidjeti kako bi izgledalo sidro rađeno tom tehnikom. Naplaćivanje eZabom.
Isplati li se? Meni je bilo zabavno, a nije skupo. Materijal je žilav i lijepo trpi turpijanje i šmirglanje.
Probaj i ti, pa ćeš vidjeti. Crtež izradi u autoCADu, u mjerilu 1 : 1, u 3D tehnici.

_________________
Pozdrav,
Dida [You must be registered and logged in to see this image.]
avatar
Dida
Kapetan fregate
Kapetan fregate

Hrvatska
Mozzila Firefox
Posts : 1516
Reputation : 129
Član od : 20.07.2013
Dob : 77
Sjedište : Sisak

[Vrh] Go down

Re: Crtež sidra + 3D pisač

Postaj by Tamburash on sri tra 02 2014, 15:44

eh.. prvo moram nabaviti knjigu po kojoj ste Vi radili Smile Dobro ju prouciti, pa tek onda mogu kreniti u taj podhvat Smile

Tamburash
Razvodnik
Razvodnik

Hrvatska
Safari
Posts : 78
Reputation : 9
Član od : 01.12.2013
Dob : 31
Sjedište : Osijek

[Vrh] Go down

Re: Crtež sidra + 3D pisač

Postaj by livio5 on sri tra 02 2014, 17:29

dida na kojem se materijalu to sidro  printa ?
Pozdrav!

livio5
Razvodnik
Razvodnik

Hrvatska
Google Chrom
Posts : 53
Reputation : 19
Član od : 24.02.2014
Dob : 60
Sjedište : Pula

[Vrh] Go down

Re: Crtež sidra + 3D pisač

Postaj by Sponsored content


Sponsored content


[Vrh] Go down

Stranica 1 / 2. 1, 2  Next

[Vrh]



Permissions in this forum:
Ne moľeą odgovarati na postove.
